Beton-Fundament mit Entwässerung

Beton-Fundament für Terrassenüberdachungen

Inkl. Gewindehülsen ✓ Massive Konstruktion ✓ Integrierte Entwässerung ✓

Unsere Betonsockel sind die perfekte Ergänzung zu unseren Terrassendächern und erlauben eine verzögerungsfreie Montage der Stützpfosten. Die Herstellung aus Massivbeton stellt dabei eine sehr hohe Tragfähigkeit sicher, so dass die hohe Last einer Terrassenüberdachung optimal verteilt wird. Die eingegossenen Gewindehülsen in der Größe M8x30mm stimmen in Größe und Abstand exakt mit den Bohrungen der Fußplatten unserer Überdachungen überein, so dass die Montage der Stützpfosten sehr einfach ohne bohren umzusetzen ist.

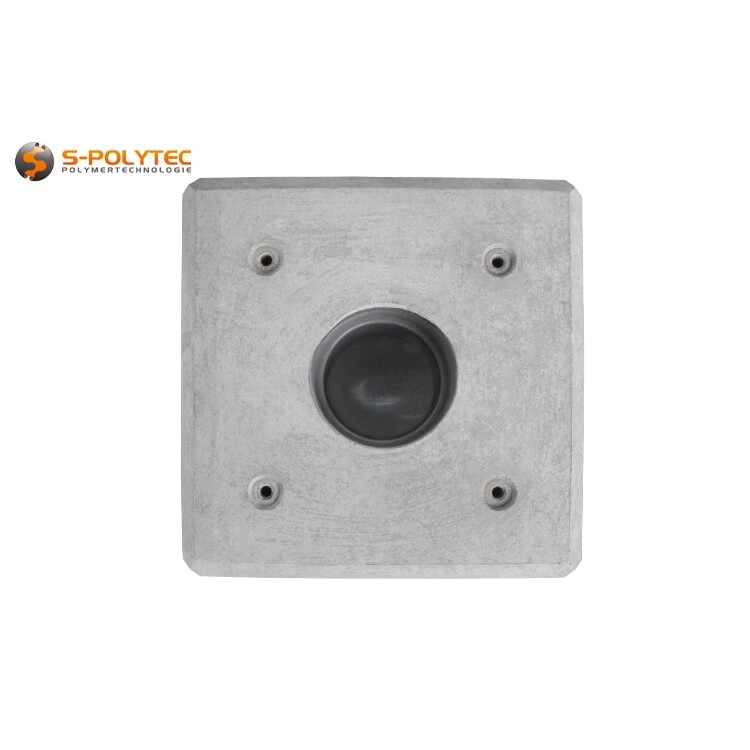

Im Gegensatz zum einfachen Betonsockel verfügt dieser über eine integrierte Entwässerung, so dass der Ablauf von Regenwasser vollkommen verdeckt ins Erdreich abgeleitet werden kann. Der im Beton eingegossene 90° Bogen hat einen Innen-Durchmesser von 60mm und lässt sich mit einem Reduzierstück sehr einfach mit dem Fallrohr aus PVC verbinden. Sowohl das PVC-Rohr, als auch das Reduzierstück sind immer im Lieferumfang unserer Terrassendächer enthalten.

HINWEIS: Die Betonsockel weisen für einen festen sicheren Stand und einer hohen Tragfähigkeit ein hohes Eigengewicht von 30kg auf. Aus diesem Grund ist ein Paketversand nicht mehr möglich.

Eigenschaften vom Beton-Fundament für Terrassenüberdachungen

Unsere Betonsockel bestehen aus massivem Beton für eine hohe Tragfähigkeit, so dass unsere Terrassenüberdachungen stets einen sicheren Stand aufweisen, ohne Gefahr zu laufen, dass der Sockel unter dem hohen Gewicht der schweren Überdachung nachgibt. Vor allem bei selbst angemischten Betonmischungen, besteht durchaus die Gefahr, dass dieser durch falsche Mischverhältnisse und unzulänglicher Vermengung der Komponenten durch zu hohe Belastung bröckelt oder bricht und dem Gewicht nicht ausreichend standhält. Darüber hinaus bietet ein Fertigfundament den Vorteil, dass die Montage der Stützpfosten unmittelbar erfolgen kann, ohne Härtezeiten des Betons abwarten zu müssen.

Die Sockel weisen eine Höhe von ca. 28cm auf und lassen sich mit minimalem Aufwand für die Erdgrabungen im Erdreich versenken. Die quadratische Bodenfläche misst etwa 25cm mal 25cm. Diese Fläche ist ausreichend groß um das Gewicht optimal zu verteilen und stellt sicher, dass der Sockel mitsamt der Terrasse nicht ins Erdreich einsinkt. Bei weichen, nachgiebigen Böden sollten jedoch zusätzliche Maßnahmen zur Lastverteilung getroffen werden. Eine einfache Gehwegplatte kann hier wahre Wunder bewirken. Die Dimensionen des Sockels in Kombination mit der Fertigung aus Massivbeton hat ein hohes Eigengewicht von ca. 30kg zur Folge, welches sich positiv auf die Verdichtung des darunterliegenden Erdreichs, als auch auf die Kippstabilität bei der Montage einer Terrassenüberdachung auswirkt, selbst wenn der Sockel noch nicht vollständig eingegraben ist.

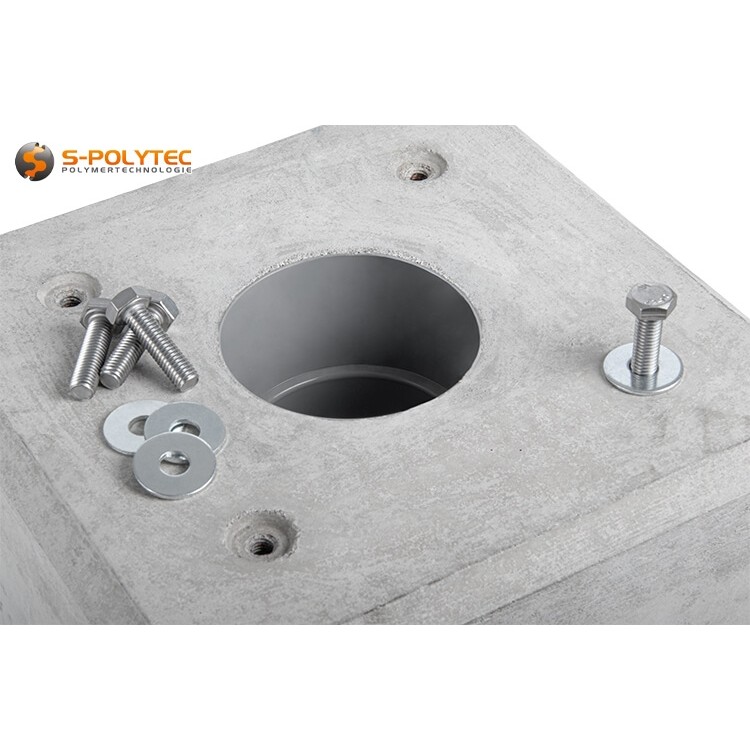

Auf der Oberseite der Sockel sind vier Gewindehülsen in der Größe M8x30mm in den Beton eingegossen, die von der Mitte aus in einem Quadrat mit 130mm Abstand zueinander angeordnet sind. Die Gewindegröße der Hülse und dessen Tiefe ist perfekt auf die Befestigung der Stützpfeiler unserer Terrassenüberdachungen abgestimmt. Die passenden Gewindeschrauben nebst Unterlegscheibe sind selbstverständlich im Lieferumfang enthalten, so dass direkt mit der Montage begonnen werden kann.

Handhabung des Betonsockels mit Ablaufrohr

Im Gegensatz zu einem selbstgegossenen Betonfundament, ist die Handhabung unserer Fertig-Betonsockel sehr einfach und zeitsparend, denn es kann ohne Verzögerungen sofort mit der Montage der Stützpfosten begonnen werden, ohne dabei lange auf die Aushärtung des Betons warten zu müssen. Um den Sockel unsichtbar im Erdreich einsetzen zu können, muss ein ausreichend großes Loch ausgehoben werden. Bei unseren Terrassenüberdachungen empfehlen wir einen Aushub in der Größe 50x50cm mit einer Tiefe von ca. 35cm. Ein so großer Aushub ist zwar nicht immer erforderlich, aber so ist ein ausreichender Spielraum zum Ausrichten des Sockels in Bezug auf die Abstände vom Stützpfosten zur Wand, sowie zwischen den jeweiligen Stützpfosten sichergestellt. Lockeres Erdreich sollte mit geeigneten Mitteln verdichtet und geebnet werden um ein nachträgliches Absacken der Erde auszuschließen.

TIPP: In Regionen mit weichen, sandigen Böden, kann eine zusätzliche Gehwegplatte mit 40x40cm oder 50x50cm die Auflagefläche des Sockels vergrößern und so die Last der Terrassenüberdachung optimal verteilen. Dadurch wird verhindert, dass der Betonsockel mit der Zeit in den weichen Boden einsinkt. In diesem Fall sollte die Tiefe der Grabung um etwa 10cm erhöht werden.

Beachten Sie beim Einsetzen des Betonsockels dass dieser über eine integrierte Entwässerung verfügt. An diesem wird ja im Anschluss an die Montage noch ein Auslaufrohr angeschlossen, für das weitere Erdarbeiten notwendig werden. Es ist wichtig, dass das ablaufende Regenwasser mit einem Rohr in ausreichender Entfernung zum Betonsockel abgeleitet wird. Dadurch wird vermieden, dass das Betonfundament mit der Zeit unterspült wird. Für den Fall, dass das Wasser in einem Behälter gesammelt und beispielsweise zur Gartenbewässerung verwendet werden soll, muss der Graben für das Rohr bis zum Anschluss an den Sammelbehälter ausgehoben werden. Darüber hinaus ist zu beachten, dass dieser Anschluss tiefer gelegen sein muss, als der Auslauf vom Betonsockel um ein Gefälle zu erreichen. Andernfalls kann das Regenwasser oder Schmelzwasser nicht abfließen.

Die Position der Betonsockel, damit einhergehend auch die Lochgrabungen, variieren in Abhängigkeit von der Größe des Terrassendachs. Die exakte Position der Stützen kann der detaillierten, bebilderten Anleitung der entsprechenden Überdachung entnommen werden. Zur Montage der Pfosten, wird dieser auf die gewünschte Durchgangshöhe eingekürzt, ehe der Montagefuß mit dem Pfosten verschraubt wird. Um die Montage unserer Terrassenüberdachungen so einfach wie möglich zu gestalten, sind die Bohrungen zur Befestigung der Fußplatte der Stützpfosten bereits an den richtigen Stellen enthalten. Es wird aber noch einfacher, denn statt einfacher Bohrungen, sind an den entsprechenden Positionen Gewindehülsen mit einem M8 Innengewinde eingelassen. Die passenden Schrauben in der Größe M8x30 gehören ebenfalls zum Lieferumfang, so dass die Befestigung der Stützpfeiler ein Kinderspiel ist. Der Abstand der Befestigungen zueinander beträgt 130mm, in beide Richtungen.

Der Sockel ist mit einer integrierten Entwässerung, bestehend aus einem PVC-Rohr versehen, welches in den Beton eingegossen ist. Dieses ist auf der Oberseite mittig angeordnet und verläuft im 90° Bogen zu einer der vier Seiten, um das Auslaufrohr daran anzuschließen. Der integrierte Ablauf weist einen Durchmesser von 60mm auf. Bei Verwendung von Fallrohren, oder dem Anschluss eines Rohres zum Auslauf gelegen, kann ein Reduzierstück verwendet werden, so dass handelsübliche HT Rohre zur Entwässerung eingesetzt werden können. Bei unseren Terrassenüberdachungen sind Rohre und Reduzierstücke jedoch immer im Lieferumfang enthalten, so dass keine weiteren Adapter benötigt werden.

HINWEIS: Es ist empfehlenswert, den Sockel erst nach vollendeter Montage der Terrassenüberdachung und finaler Ausrichtung der Stützpfosten mit einer Wasserwaage, mit dem Aushub einzugraben, so dass dieser vollständig im Erdreich verschwindet.

Vorteile des Betonsockels

• Durch das Fertigfundament entfallen Wartezeiten zur Aushärtung eines gegossenen Fundaments
• Größe und Gewicht des Betonsockels sind optimal auf unsere Terrassendächer abgestimmt
• Der integrierte Ablauf ermöglicht eine vollkommen unsichtbare Entwässerung ins Erdreich
• Durch die integrierte Entwässerung entfällt die Bohrung für den Auslauf im Stützpfosten
• Der Sockel kann auch für viele weitere Anwendungszwecke als Fundament eingesetzt werden

Das Fertigfundament muss nicht ausschließlich zur Montage unserer eigenen Terrassenüberdachungen verwendet werden, sondern eignet sich durchaus auch für eine Vielzahl weiterer Anwendungsbereiche. Neben der Befestigung von Stützen von Terrassendächern und Veranden anderer Marken und Hersteller, dient der Betonsockel auch als Fundament für eine sichere Montage von Spielgeräten und Klettergerüsten. Ob die integrierte Entwässerung Sinn macht, hängt vom konkreten Einsatzzweck ab. Zu beachten ist, dass die integrierten Gewindehülsen dann nicht immer an der exakten Position sind, aber das ist kein Hindernis, denn letztlich kann der Sockel im Erdreich auch um 45° verdreht werden, um Lochbohrungen an den erforderlichen Stellen vorzunehmen.

Technische Daten des Betonfundaments

• Werkstoff: Beton
• Oberfläche: Glatt
• Farbe: Betongrau
• Höhe: 28cm
• Unterkante (B x T): 25cm x 25cm
• Oberkante (B x T): 23cm x 23cm
• Bohrungen: Ja (mit Gewindehülse)
• Abstand Bohrungen: 130mm
• Ø Bohrungen: M8 Innengewinde
• Schrauben: M8x30 (4 x enthalten)
• Entwässerung: Ja (Auslauf einseitig)
• Ø Entwässerung: 60mm
• Gesamtgewicht: ca. 30kg
