Schraubzwinge (verschiedene Größen)

Guss-Schraubzwinge mit Profilstahlschiene nach DIN 5117

Verschiedene Größen ✓ Abnehmbare Schutzkappen ✓ Ergonomischer Griff ✓

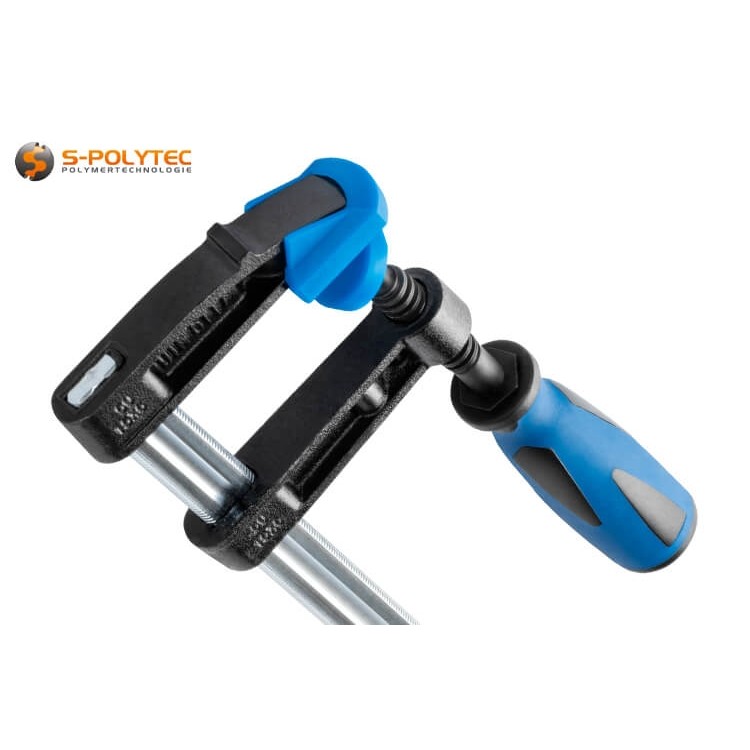

Mit den hochwertigen Schraubzwingen von Högert bieten wir das perfekte Werkzeug zur Fixierung in professioneller Handwerker-Qualität zu einem günstigen Preis. Die Guss-Zwingen mit massiven Spannarmen und höchst stabiler Profilschiene aus Stahl verfügen über einen kugelgelagerten Kopf für Befestigungen bis zu einer Neigungsabweichung von ca. 35°. Dank der ausgeprägten Querrillen, welche zu beiden Seiten an der Profilschiene eingepresst sind, garantieren die Högert Schraubzwingen stets einen sicheren Halt. Ein selbstständiges Lösen ist selbst bei vergleichsweise geringen Kräften auf den Druckplatten nicht zu befürchten. Die blauen Schutzkappen aus Kunststoff schützen empfindliche Oberflächen vor Beschädigungen durch Verkratzen und können bei Bedarf abgenommen werden. Für eine sichere Handhabung ist der Drehgriff mit einer gummierten Oberfläche ausgerüstet, um ein abrutschen bei hohen Anzugsmomenten zu verhindern.

Wir führen die Schraubzwingen in verschiedenen Ausführungen mit unterschiedlichen Längen der Profilschiene, für verschieden hohe Klemmbereiche zur Fixierung. Diese sind wahlweise in 150mm, 250mm oder 300mm Länge zu günstigen Preisen verfügbar. Darüber hinaus variieren auch die Spanntiefen, ausgehend von der Länge der Spannarme von 50mm - 80mm.

Eigenschaften der massiven Schraubzwingen

Bei den Högert Guss-Schraubzwingen kommen ausschließlich hochwertige Materialien zum Einsatz, um auch den hohen Qualitätsansprüchen im Handwerk oder in der Werkstatt jederzeit gerecht zu werden. Die Herstellung erfolgt nach der für Schraubzwingen gültigen Norm DIN 5117. Die Profilschiene besteht aus massivem Stahl. Je nach Ausführung weist diese eine Länge von 150mm, 250mm oder 300mm auf, welche Aufschluss über die maximale Klemmstärke der Schraubzwinge gibt. Durch das verschleißfeste Material zeichnet sich die Schraubzwinge durch eine enorme Lebensdauer aus und ist enorm widerstandsfähig gegen Verbiegen oder Beschädigungen.

Die Kanten der Profilstahlschiene sind beidseitig mit ausgeprägten Querrillen ausgestattet. Diese tragen vor allem bei hohen Anzugsmomenten, welche bei hohen Klemmkräften auftreten, zur sicheren Fixierung bei, so dass sich die Schraubzwinge nicht durch Stöße oder Vibrationen lockern oder lösen kann. Die eingekerbte Tiefenbegrenzung am äußeren Ende der Profilschiene trägt dazu bei, dass der bewegliche Spannarm beim Öffnen der Zwinge nicht nach unten rausrutscht. Die Breite und Stärke der Schiene variiert, je nach gewählter Ausführung. Bei den kleineren Zwingen mit 50mm Spanntiefe weist die Schiene eine Breite von 15mm und eine Stärke von 5mm auf. Bei der größeren Schraubzwinge mit 300mm Länge ist die Schiene mit 6mm Dicke und 22mm Breite deutlich massiver gestaltet. Eine der Länge nach eingeprägte Nut zu beiden Seiten steigert nicht nur die Stabilität, sondern verringert auch das Gewicht des Werkzeugs.

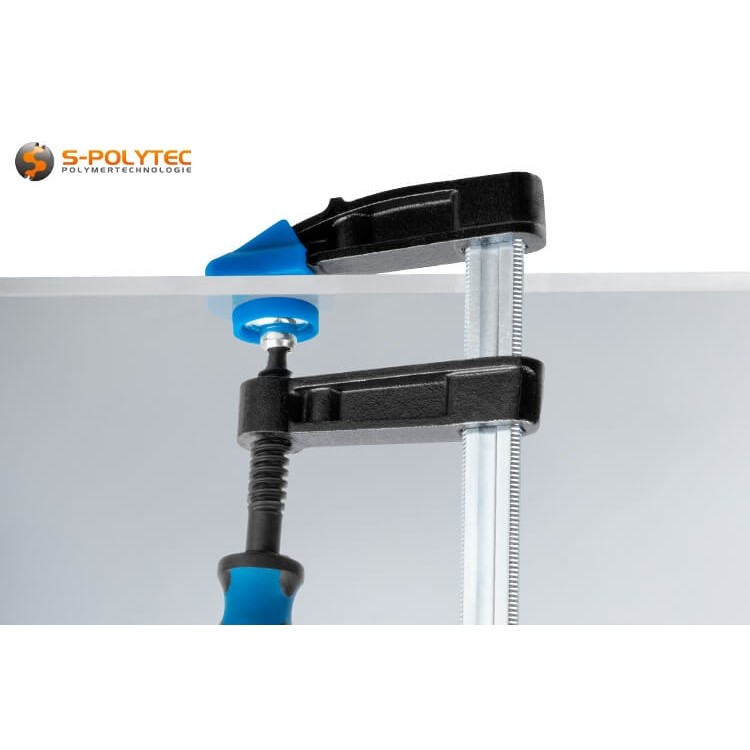

Eine hochwertige Schraubzwinge bietet eine hohe Klemmkraft und eine widerstandsfähige Konstruktion, die die notwendige Stabilität und Kontrolle beim Arbeiten bietet. Die massiven Spannarme bestehen aus einem Guss, was eine sehr hohe Klemmkraft ohne verbiegen oder verziehen sicherstellt. Außerdem hat die robuste Konstruktion den Vorteil, dass das Material fester gehalten werden kann, was verhindert, dass es sich während des Arbeitens bewegt. Die Länge der Spannarme gibt Aufschluss über die maximale Reichweite für das Fixieren von Objekten. Bei den kleineren Schraubzwingen ist diese auf 50mm begrenzt. Die größere Schraubzwinge mit 300mm Länge hat eine Spannarmlänge von 80mm. Alle Schraubzwingen sind mit abnehmbaren Schutzkappen aus robustem Kunststoff ausgestattet. Diese Kunststoffaufsätze sind vor allem bei empfindlichen oder lackierten Oberflächen sehr hilfreich und schützen die Gegenstände vor Beschädigungen durch verkratzen.

Der ergonomisch geformte Griff lässt sich leicht drehen und verfügt über gummierte Flächen, um ein Abrutschen beim Festdrehen oder Lösen der Schraubzwingen zu verhindern. Das grobe, massive Stahlgewinde ist tief in den Griff eingearbeitet und gleitet mühelos durch den unteren Spannarm, so dass das Fixieren von Gegenständen sehr leicht und schnell erfolgen kann. Ein Kugellager an der unteren, runden Kopfplatte bietet maximale Flexibilität und passt sich automatisch der Werkstoffoberfläche an. Dies erlaubt eine Neigung der Auflagefläche von ca. 35° in alle Richtungen, so dass auch eine Fixierung von Objekten an oder mit schrägen Kanten möglich ist.

Spezifische Daten der unterschiedlichen Schraubzwingen

• Schraubzwinge 150x50mm: Tiefe Spannarm: 50mm, Spannlänge 150mm, Druckplatte: 23mmx30mm / Ø22mm, Gewicht: 345g
• Schraubzwinge 250x50mm: Tiefe Spannarm: 50mm, Spannlänge 250mm, Druckplatte: 23mmx30mm / Ø22mm, Gewicht: 390g
• Schraubzwinge 300x80mm: Tiefe Spannarm: 80mm, Spannlänge 300mm, Druckplatte: 28mmx40mm / Ø28mm, Gewicht: 815g

Anwendung und Handhabung von Schraubzwingen

Das Grundprinzip einer Schraubzwinge ist ebenso einfach wie genial. Die zu fixierenden Gegenstände werden so positioniert, dass die Zwinge von beiden Seiten aus mit den Spannarmen angesetzt werden kann. Diese müssen dabei wenigstens so weit Kontakt zu den Oberflächen haben, dass die obere und untere Druckplatte der Zwinge vollflächig aufliegt, damit die Schraubzwinge beim Festdrehen nicht abrutscht. Ob die Zwinge dabei nur zum kurzfristigen Fixieren von Brettern zum leichteren Sägen oder Verschrauben, oder zum Zusammenpressen von frisch verklebten Substraten oder als Montagehilfe schwerer Objekte eingesetzt wird, spielt dabei keine Rolle. Bevor die Zwinge angesetzt wird, sollte der Griff so weit wie möglich geöffnet werden, bis der Kugelkopf am unteren Spannarm angelangt ist. Anschließend positioniert man die Zwinge an der gewünschte Position. Dabei wird der oben befindliche Spannarm an der entsprechenden Fläche angesetzt und anschließend der bewegliche untere Arm entlang der Stahlprofilschiene geführt, bis der Kugelkopf Kontakt zur gegenüberliegenden Oberfläche erreicht. Der Spannarm sollte dabei gerade über die Schiene geschoben werden, damit dieser nicht an den Querrillen hängen bleibt und so verkantet. Abschließend kann durch das Drehen des ergonomischen Drehgriffs im Uhrzeigersinn die notwendige Festigkeit der Fixeriung hergestellt werden.

Beim Festdrehen des Griffs verkantet der untere Spannarm mit der Profilschiene, so dass dieser nicht mehr runter rutscht. Die Querrillen entlang beider Kanten der massiven Stahlschiene erhöhen die Sicherheit gegen Lockern enorm und halten den Spannarm sicher und zuverlässig in der gewünschten Position, bis die Fixierung wieder gelöst wird. Wie stark der Druck der Kontaktflächen sein muss, und wie fest der Griff dafür angezogen werden muss, hängt dabei von unterschiedlichen Faktoren ab. Zum einen ist darauf zu achten, dass die Oberfläche des Objekts durch eine zu hohe Klemmkraft nicht eingedrückt wird, zum anderen muss der Griff so weit gedreht werden, dass die Fixierung die gewünschte Festigkeit erreicht, die dem Anwendungszweck entspricht. Bei der kurzfristigen Fixierung von Metallprofilen, die im Nachgang verschweißt werden sollen, ist üblicherweise keine allzu hohe Klemmkraft von Nöten, während eine Verschraubung oder Verleimung von Holzbalken und Brettern mit einer leichten Biegung schon etwas mehr Anpressdruck erfordert, bis der Holzleim ausgehärtet oder die Schrauben eingeschraubt sind.

Zum Lösen der Schraubzwinge wird der Griff lediglich etwas gegen den Uhrzeigersinn gedreht, bis der unter Spannarm so weit gelockert ist, dass dieser sich nach unten verschieben lässt. Vor allem bei Klemmfixierungen mit unter Spannung stehenden Objekten, welche durch die Fixierung erzeugt wurde, behutsam vorzugehen, um das Unfallrisiko durch ruckartige Lösung der Spannung zu verringern.

Anwendungsbeispiele für Schraubzwingen mit Drehgriff

• Die Schraubzwingen sichern Platten und Balken beim Zuschneiden mit einer Säge gegen Verrutschen
• Schraubzwingen sind ein gutes Hilfsmittel bei der Montage von Fassadenplatten und Balkonverkleidungen
• Mit Schraubzwingen können Fügeteile aus Kunststoff zum Kleben oder Verschweißen sicher fixiert werden
• Die robuste Zwinge ist ideal für schnelle, präzise Befestigungen zum Verleimen bei Tischlerarbeiten
• Schraubzwingen sind perfekt um Stahlprofile millimetergenau zu fixieren um diese zu verschweißen
• Dank der hohen Klemmkraft eignen sich die Zwingen auch unter Biegespannung stehende Werkstoffe
• und viele weitere

HINWEIS: Bei weichen oder sehr druckempfindlichen Oberflächen kann die Auflagefläche durch den Einsatz einer Kunststoff- oder Holzplatte vergrößert werden. Diese wird zwischen dem Gegenstand und der Schraubzwinge eingesetzt und verteilt den Druck über eine größere Fläche. Mit diesem kleinen Trick wird das Risiko von Beschädigungen durch Eindrücken der Kontaktflächen der Schraubzwinge deutlich reduziert. Bei sehr kratzempfindlichen, ebenso wie bei lackierten oder hochglänzenden Oberflächen, kann ein weiches Tuch als weiteres Hilfsmittel Verkratzungen und Lackschäden verhindern, indem dieses zum Schutz auf die Oberfläche gelegt wird. Dadurch wird der direkte Kontakt von der Schraubzwinge oder Holzplatte zum Gegenstand vermieden.

Technische Daten der Guss-Schraubzwingen

• Material: Stahl, Gusseisen
• Farbe: Blau, Schwarz
• Spannlänge: 150mm, 250mm oder 300mm
• Spanntiefe: 50mm bzw. 80mm
• Auflage oben (mit Schutzkappe): ca. 23mm x 30mm bzw. ca. 28mm x 40mm
• Auflage oben (ohne Schutzkappe): ca. 19mm x 25mmm bzw. ca. 25mm x 36mm
• Auflage unten (mit Schutzkappe): Ø 22mm bzw. Ø 28mm
• Auflage unten (ohne Schutzkappe): Ø 20mm bzw. Ø 25mm
• Schutzkappen: Ja, abnehmbar
• Stärke Profilschiene: 15mm x 5mm bzw. 22mm x 6mm
• Korrosionsbeständigkeit: Gut
• Rostbeständigkeit: Gut
