Kabel-Abisolierwerkzeug

Abisolierwerkzeug für Kabel, Leitungen und Einzeladern

Klinge aus SK5 Stahl ✓ Rutschfester Griff ✓ Auch für Antennenkabel ✓

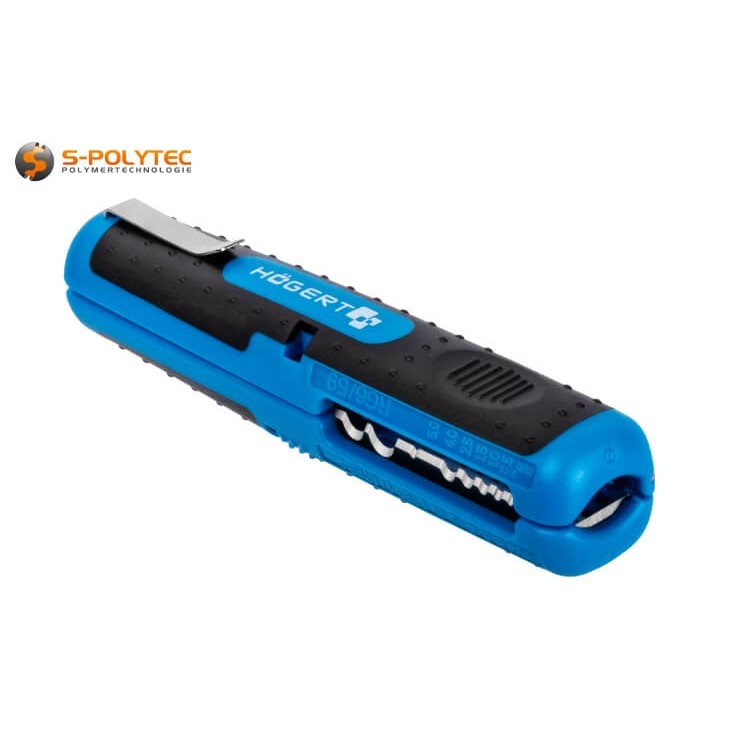

Unser Abisolier-Werkzeug von Högert ist ein multifunktionales Tool, dass sich zum Abisolieren von Kabelummantelungen von Elektroleitungen und Kabeln eignet. Das Werkzeug eignet sich für alle starren oder flexiblen Leitungen mit einem Manteldurchmesser von 8mm bis 13mm. Die massiven Klingen aus SK5 Kohlenstoffstahl gleiten dabei mühelos durch die Kabelisolierung. Zusätzlich seitlich angebrachte Klingen mit Einkerbungen in unterschiedlichen Größen dienen der präzisen Abisolierung von Einzeladern, sowie dem Entmanteln von Koaxialkabel des Typs RG6 und RG59. Die scharfen, geschliffenen Klingen sind dabei präzise auf die jeweiligen Kabeldurchmesser und Kabelquerschnitte abgestimmt, so dass die Isolierung durchtrennt, der Aluminium oder Kupferdraht hingegen nicht beschädigt wird.

Der gummierte, ergonomisch geformte Griff ist mit Noppen und Rillen versehen, damit man beim Entmanteln von Leitungen nicht abrutscht. Auch die mechanische Verriegelung zur sicheren Aufbewahrung ist genoppt und erlaubt ein einfaches ver- und entriegeln das Abisolierers mit dem Daumen. Ein massiver Clip aus Metall bietet die Möglichkeit, das Werkzeug bei Nichtnutzung am Gürtel, der Brust- oder Hosentasche zu befestigen, damit es bei Bedarf schnell griffbereit ist, wenn das nächste Kabel abisoliert, oder die einzelnen Drähte abgesetzt werden sollen.

Eigenschaften des Högert Kabel-Abisolierers

Der Högert Kabel-Abisolierer ist ein kompaktes, handliches Werkzeug zum Entmanteln von Elektroleitungen, flexiblen Kabeln und Einzeldrähten und überzeugt durch seine hervorragende Fertigungsqualität. Das Abisolierwerkzeug wird dabei den hohen Ansprüchen von Elektroinstallateuren gerecht, die nicht nur Wert auf ein hochwertiges Produkt, sondern auch auf eine einfache Handhabung und eine zuverlässige, beschädigungsfreie Entmantelung von Kabeln legen. Die geschliffenen Klingen werden aus hochwertigem Kohlenstoffstahl gefertigt, welches sich durch eine enorme Lebensdauer auszeichnet, ohne mit der Zeit an Schärfe zu verlieren.

Neben den Kopfseitig positionierten Klingen zum Abisolieren der Außenummantelung von Kabeln, verfügt der Abisolierer über zusätzliche Klingen an der Seite, welche über Einkerbungen in verschiedenen Größen verfügen. Diese dienen zum Absetzen von Einzeladern einer Leitung oder eines Kabels. Der Nennquerschnitt ist auf dem Kunststoffgehäuse gut ablesbar. Auf der gegenüberliegenden Seite ist zudem die Angabe der amerikanischen Größeneinheit AWG (American wire gauge) eingeprägt. Die Einkerbungen, welche den gängigsten Querschnitten in der Hausinstallation entsprechen, sind zur beschädigungsfreien Abisolierung der Einzeldrähte in 0,5mm², 1,0mm², 1,5mm², 2,5mm², 4,0mm² und 6,0mm² geeignet. Die beiden größeren Ausnehmungen sind hingegen zur Abisolierung der äußeren Ummantelung von RG59 Koaxialkabel, sowie RG6 Koaxialkabel gedacht um die Schirmung freizulegen. Zwischen diesen und denen für Einzeladern, ist eine weitere Einkerbung für Koax-Kabel, welche zum Abisolieren des Dielektrikums vorgesehen ist, so dass der Innenleiter abgesetzt werden kann.

Der multifunktionale Abisolierer verfügt über kompakte Abmessungen und weist eine Gesamtlänge von 122mm, sowie einen Durchmesser von ca. 25mm. Damit findet das nützliche Tool in der Tasche oder Werkzeugkiste Platz. Dank eines robusten Metall-Clips, lässt sich der Abisolierer bequem am Gürtel oder an der Brusttasche anbringen, damit dieser stets Griffbereit ist, wenn Kabel oder Drähte abisoliert werden sollen. Das Gehäuse aus schlag und stoßfestem Kunststoff, ist an den Griffflächen mit einer Gummierung versehen, die für eine angenehme Haptik sorgen und durch ausgeprägte Noppen über die gesamte Fläche ein Abrutschen verhindern. Die Bedienung kann beidhändig erfolgen, denn der Sperrriegel lässt sich problemlos mit der linken, als auch der rechten Hand bedienen. Auch die klingenseitigen Griffflächen für den Daumen, sind auf beiden Seiten des Abisolierers vertieft und weisen eine gerillte Oberfläche für eine sichere, ergonomische Handhabung auf.

Anwendung und Handhabung des Kabel-Abisolierers

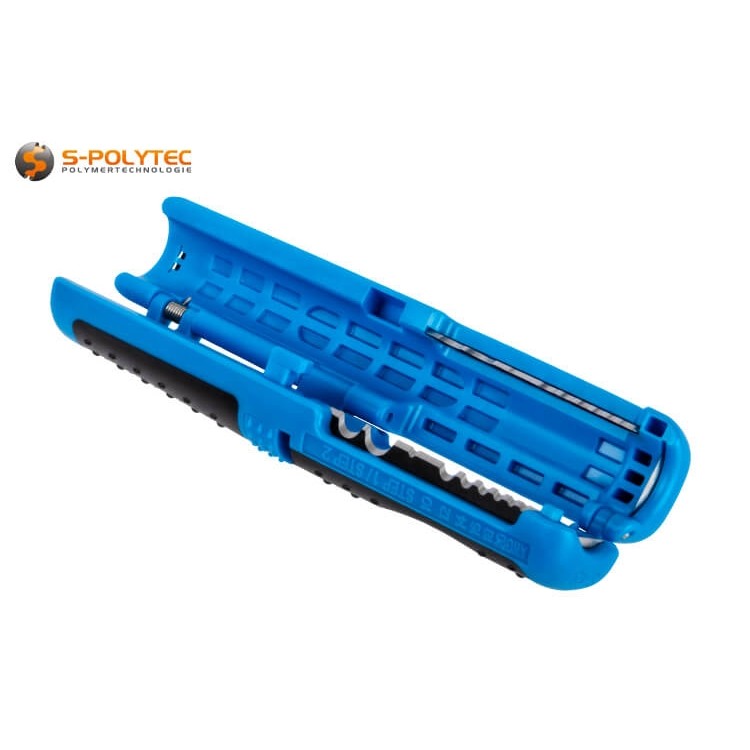

Das Abisolier-Werkzeug lässt sich sehr einfach bedienen. Bei der äußeren Kabelummantelung dienen zwei scharfe Klingen an der vorderen Außenseite zum Einschneiden der Isolierung. Dazu wird die kleine Verriegelung geöffnet. Eine kleine Stahlfeder bewirkt, dass der Abisolierer aufklappt, so dass die Leitung in das Werkzeug eingelegt werden kann. Wie weit die Leitung entmantelt werden soll, ist dabei abhängig vom gewünschten Verwendungszweck. Bei Leitungen, welche direkt aus der Wand oder der Decke herausgeführt werden, kann das Werkzeug so angesetzt werden, dass das Kunststoffgehäuse an der Wand anstößt, so dass lediglich ein sehr schmaler Rand der Kabelummantelung verbleibt. Innerhalb von Unterputzgerätedosen oder Hohlwanddosen kann das kleine Werkzeug ebenfalls tief in die Dose eingeführt werden, um so viel wie möglich von der Ummantelung abzuisolieren, damit starre Isolierung das Anschließen von Lichtschaltern und Steckdosen oder dem Einsetzen in die Dose nicht behindert.

Der Abisoliervorgang selbst ist mit zwei einfachen Handbewegungen ausgeführt. Durch das Schließen des Kabelentmantlers dringen die Klingen in den Kabelmantel ein. Durch eine Drehbewegung des Werkzeugs, wird der Mantel der Leitung vollständig kreisrund eingeschnitten. Dabei sollte kein zu hoher Druck ausgeübt werden, damit die einzelnen Drähte oder dessen Isolierungen nicht ebenfalls eingeschnitten werden. Nun kann das Werkzeug wieder geöffnet und vom Kabel entnommen werden. Der Kabelmantel lässt sich nun einfach abziehen. Wurde der Mantel nicht tief genug eingeschnitten, genügt es in der Regel, diesen durch leichte Knickbewegungen an der vorgeritzten Stelle vollständig zu durchtrennen.

HINWEIS: Vermeiden Sie es, den Kabelmantel mit Hilfe des Abisolierwerkzeugs herunterzuziehen. Zum einen können dadurch die Klingen durch die straffe Zugbelastung Schaden nehmen und zum anderen können die scharfen Messer die Isolierung der einzelnen Adern beschädigen.

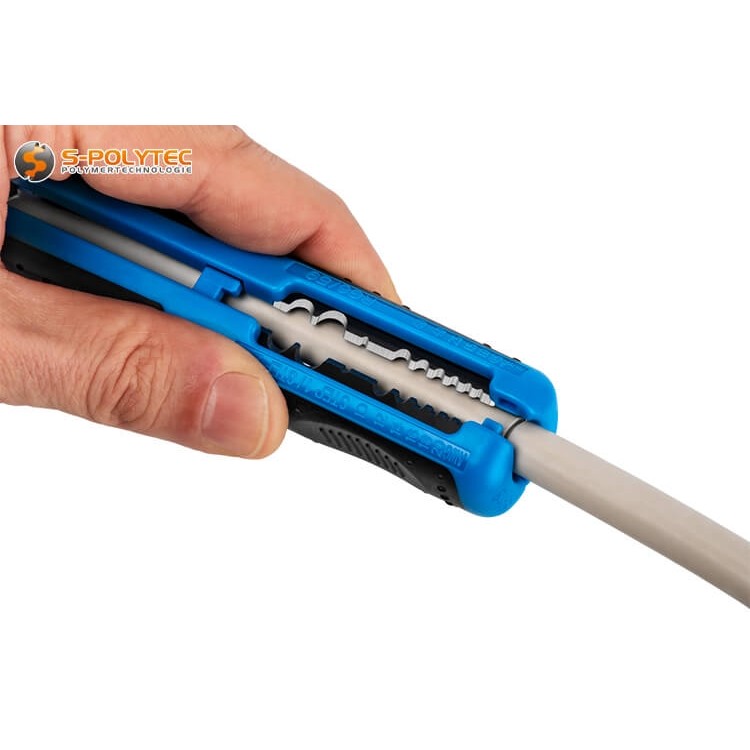

Zum Absetzen von einzelnen Adern, beispielsweise um diese mit Steckklemmen zu verdrahten, oder um Wechselschalter, Steckdosen, Lampen oder ähnliches anzuschließen, verfügt der Abisolierer über seitlich angebrachte Klingen, welche über Einkerbungen in den Nennquerschnitten der Leitung entsprechen. Bei den meisten Kabeln ist dieser auf der äußeren Ummantelung aufgedruckt. Ein typisches Beispiel ist eine NYM-J 3x1.5 Elektroleitung, welche zu den gängigsten Leitungen in der Elektroinstallation zählt. Das graue Kabel mit PVC-Ummantelung enthält drei Einzelandern, welche üblicherweise über eine schwarze, blaue und grün-gelbe Aderisolierung verfügen. Jede dieser Einzeldrähte weist einen Nennquerschnitt von 1,5mm² auf, so dass zum Absetzen der Ader die Einkerbung gewählt werden muss, die sich neben der entsprechenden Beschriftung befindet. Nach dem Öffnen des Abisolierers wird die isolierte Einzelader in der gewünschten Tiefe (üblich sind 5 - 7mm) in die untere Einkerbung eingelegt und das Werkzeug geschlossen. Durch eine kleine Drehbewegung wird sichergestellt, dass die Ummantelung vollständig eingeschnitten wird, so dass diese leicht abgezogen werden kann.

Um F-Stecker an einem Koaxialkabel anzubringen, damit dieses an der Sat-Anlage oder dem Receiver eingeschraubt werden kann, ist das Abisolieren des Antennenkabels in zwei Schritten erforderlich. Im ersten Schritt wird der Innenleiter abgesetzt. Dazu legt man das Koaxialkabel auf die kleine, nahezu mittig platzierte Einkerbung und drückt das Absetzwerkzeug zusammen, damit die Klingen durch die äußere Ummantelung, der Abschirmung und der inneren Isolationsschicht, dem sogenannten Dielektrikum durchdringt. Dabei sollte das Kabel so positioniert werden, dass der Innenleiter, welcher meist aus einem starren Kupferdraht besteht zentriert über der Einkerbung liegt. Mit einer leichten Drehbewegung des Werkzeugs wird alles, bis auf den Draht kreisrund eingeschnitten, so dass durch einen kurzen Zug der Innenleiter freigelegt wird. Im zweiten Schritt wird lediglich die äußere Ummantelung entfernt, so dass die Schirmung darunter abisoliert wird und so einen sicheren, leitenden Kontakt zum Innengewinde des F-Steckers erreicht. Je nachdem, ob es bei dem verwendeten Kabel-Typ um ein RG6 oder ein RG59 Koaxialkabel handelt, ist dieses in die entsprechende Einkerbung einzulegen. Diese sind durch eine Prägung neben der Klinge beschriftet. Auch hier genügt es, den Abisolierer zu schließen und leicht zu drehen, um die Außenhülle des Kabels kreisrund einzuschneiden.

Anwendungsbeispiele für das Abisolierwerkzeug

• Das Abisolierwerkzeug dient zum Entmanteln der Mantelisolierung von Elektroleitungen und Kabeln
• Dank der schlanken Bauform auch innerhalb von Unterputzgerätedosen oder Hohlwanddosen geeignet
• Seitliche Klinge zum Absetzen von Einzeladern in den gängigsten Größen von 0,5mm² bis 6,0mm²
• Kann gleichermaßen zum Abisolieren von eindrähtigen oder flexiblen Einzeladern verwendet werden
• Ideal zum Absetzen von Koaxial-Kabeln zum Anschluss an Receivern, Sat-Anlagen oder Smart-TVs
• Die rückseitige Messskala erlaubt eine millimetergenaue Abmantelung von Elektroleitungen

Daten zum Högert Kabelabisolierer

• Produktart: Abisolierwerkzeug für Kabel
• Material (Gehäuse): Kunststoff, teilweise gummiert
• Material (Klinge): Kohlenstoffstahl (SK5)
• Farbe: Blau
• Gesamtlänge: 122mm
• Gewicht: 30m
• Manteldurchmesser: 8mm - 13mm
• Aderquerschnitt: 0,5mm² - 6,0mm²
• Klingenverriegelung: Ja
• Ergonomisch geformt: Ja
• Einhandbedienung: Ja (beidseitig)
