Universaldübel fischer DuoSeal (mit Schraube)

Fischer DuoSeal - Für wasserdichte Befestigungen

Inklusive Schraube ✓ Verspreizt, verknotet und klappt ✓

Der fischer DuoSeal Universaldübel für die Anwendung auf Fliesen in der Vorsteckmontage geeignet und schützt das Bohrloch zuverlässig vor eindringende Nässe und Feuchtigkeit. Damit ist der abdichtende Dübel ideal für Befestigungen in Nassbereichen. Durch die Fertigung in einem speziellen Spitzguss-Verfahren werden harte und weiche Kunststoffkomponenten vereint, wodurch der Dübel automatisch das optimale Funktionsprinzip einleitet. In festen, massiven Baustoffen verspreizt der Dübel im Bohrloch. Bei Lochbaustoffen findet das Funktionsprinzip des Verknotens Anwendung. Bei Plattenbaustoffen verknotet der Dübel, so dass stets ein sicherer Halt der Befestigung gegeben ist. Der großzügige Dübelrand verhindert das Einziehen oder Durchrutschen in die Bohrung und dichtet das Bohrloch zeitgleich zuverlässig ab. Die rostfreie Schraube ist in Länge und Durchmesser perfekt auf die jeweilige Dübelgröße abgestimmt. Der gewindelose Schaftbereich, drückt den Dübelschaft mit den weichen Rillen fest an die Bohrlochwand und trägt damit zur vollflächigen Abdichtung der Bohrung bei. Damit der Dübel beim Eindrehen der Schraube nicht mitdreht, sind seitlich am Dübelkörper Mitdrehsicherungen angebracht.

Für Befestigungen, bei denen auf eine Abdichtung des Bohrlochs verzichtet werden kann, führen wir auch herkömmliche Dübel in der Kategorie Kunststoffdübel. Zu unserem Lieferprogramm zählen fischer Spreizdübel SX, die sich vorwiegend für massive Baustoffe eignen. Preiswerte Universaldübel der fischer UX Serie, wahlweise aus hochwertigem Nylon oder als nachhaltige UX Green Version teilweise aus biobasiertem Kunststoff, eignen sich gleichermaßen für Vollbaustoffe, als auch Hohlbaustoffe. Die DuoPower Dübel von fischer, die sich zudem für Plattenbaustoffe eignen, bieten wir ebenfalls in unserem Onlineshop. Wahlweise in Standardausführung oder als lange Variante mit höherer Verankerungstiefe.

Sie benötigen zur Montage eines Seifenspender über dem Waschtisch nur zwei Dübel? Bei uns können Sie die abdichtenden Dübel fischer DuoSeal auch einzeln bestellen.

Lieferumfang:

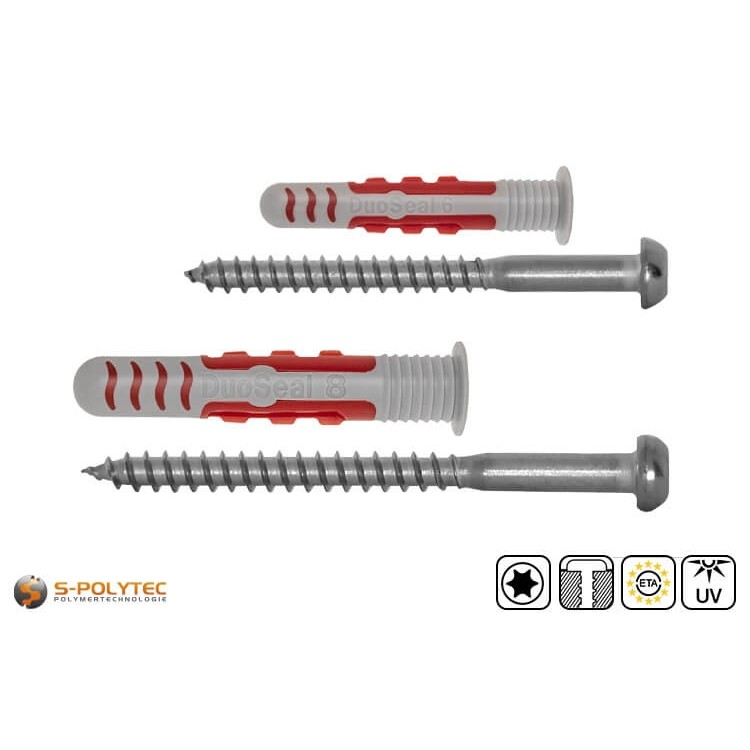

• 1 x fischer DuoSeal Dübel in Ø6x38mm oder Ø8x48
• 1 x fischer Dübelschraube in Ø4,5x60mm bzw. Ø6,0x70

HINWEIS: Für die Bohrungen werden Bohrer mit einem Nenndurchmesser benötigt, der dem Durchmesser des Dübels entspricht. Passende Hammerbohrer mit langer Bohrspirale für die erforderliche Bohrlochtiefe von mehr als 65mm (bzw. 75mm), führen wir in der Kategorie Bohrer & Bits.

Technische Daten der fischer DuoSeal Dübel

• Dübelart: Kunststoffdübel
• Material: Zwei-Komponenten Kunststoff
• Dübelgröße: Ø6x38mm bzw. Ø8x48
• Ø Dübel: 6mm bzw. 8mm
• Dübellänge: 38mm bzw. 48mm
• Funktionsprinzip: Spreizen, Verknoten, Klappen
• Ausführung: mit abdichtendem Rand
• Ø Bohrung: 6,0mm bzw. 8,0mm
• Bohrlochtiefe : ≥ 65mm bzw. ≥ 75mm
• Ø Schraube: 4,5mm bzw. 6,0mm
• Schraubenlänge: 60mm bzw. 70mm
• Schraubenantrieb: TX-20 bzw. TX-30
• Einschraubtiefe: ≥ 48mm bzw. ≥ 58mm
• Montageart(en): ausschließlich Vorsteckmontage
• Baustoffe: Beton, Leichtbeton, Vollstein, Hohlstein, Porenbeton, Gipaskartonplatten, Spanplatten, u.v.m.

HINWEIS: Die abdichtenden Eigenschaften des Dübels können nur auf gefliesten Oberflächen in Kombination der mitgelieferten Schraube gewährleistet werden. Diese sind perfekt auf den Dübel in Länge und Durchmesser abgestimmt.

Montagehinweise für fischer DuoSeal

Der fischer DuoSeal Dübel vereint die herausragenden Eigenschaften des intelligenten fischer DuoPower Univeraldübels mit einer abdichtenden Wirkung. Das bedeutet dass der Dübel für alle gängigen Baustoffe geeignet ist und vor allem für Befestigungen von gefliesten Oberflächen in Nassbereichen eingesetzt werden kann. Eine zusätzliche Abdichtung mit einem Silikondichtstoff ist nicht nur Aufwendig, sondern entspricht bei Dübelbefestigungen auch nicht den Vorgaben der DIN 18534, welche die Abdichtung von Boden- und Wandflächen in Innenräumen regelt. Mit einem fischer DuoSeal Dübel und der zugehörigen Schraube, wird das Bohrloch zuverlässig abgedichtet und vermeidet Bauschäden durch Eindringen von Wasser in den Montageuntergrund. Dabei entspricht der Dübel der Wassereinwirkungsklasse W1-l für Flächen mit mäßiger Spritzwassereinwirkung, worunter auch Badezimmer mit häuslicher Nutzung fallen.

Vor der Montage sollten die Bohrlochpositionen angezeichnet und anschließend mit einem zum Baustoff passenden Bohrer ausgeführt werden. Der Dübeldurchmesser gibt dabei den Durchmesser des Bohrers vor. Dieser sollte scharf und noch nicht zu sehr abgenutzt sein, um die Qualität des Bohrlochs nicht zu verringern. Es ist sehr wichtig, dass die Bohrungen behutsam und gerade ausgeführt werden. Dadurch wird zum einen verhindert, dass die Fliesenoberfläche durch Risse oder Sprünge Schaden nimmt und zum anderen, dass der Dübel gerade in das Bohrloch eingesetzt werden kann. Dies ist von hoher Bedeutung, damit der Dübelrand das Bohrloch vollständig abdeckt und das Bohrloch sicher abdichtet. Die erforderliche Bohrlochtiefe ist ebenfalls zu beachten. Wird nicht tief genug gebohrt, kann der Dübel eventuell nicht tief genug einsteckt oder die Schraube nicht ausreichend in den Dübel eingeschraubt werden.

Ehe der Dübel in das Bohrloch eingesetzt werden kann, sollte das Bohrloch durch Ausblasen oder Aussaugen gereinigt werden. Andernfalls kann das restliche Bohrmehl die Dichtigkeit der weichen Lamellen beeinträchtigen. Nach der gründlichen Säuberung kann der Dübel in die Bohrung eingesetzt werden. Zu beachten ist, dass sich der fischer DuoSeal ausschließlich zur Vorsteckmontage eignet. Das bedeutet, dass der Dübel vor dem Anbringen des Montageteils in die Bohrung eingesetzt werden muss und nicht durch das Anbauteil hindurch. Der Dübel muss dabei so weit in die Bohrung eingeführt werden, bis der Dübelrand auf der Fliesenoberfläche aufliegt und das Bohrloch vollständig verschließt. Im Anschluss kann die Montage des Anbauteils mit den mitgelieferten Schrauben erfolgen.

HINWEIS: Zu jedem Dübel wird eine passende Schraube mit Halbrundkopf und Teilgewinde und Innensechsrund-Antrieb mitgeliefert. Diese sind ideal auf die abdichtenden Dübel abgestimmt und gewährleisten, dass der Dübel das Bohrloch wasserdicht abdichtet. Andere Schrauben können die Funktionsweise des Dübels stark beeinträchtigen, weshalb ausschließlich die Nutzung der mitgelieferten Schraube angeraten wird.

• Weiche und Harte Komponenten in einem Dübel vereint durch innovative Fertigung
• Auf den Baustoff abgestimmte Funktionsweise durch spreizen, knoten und klappen
• Weichere Lamellen und ein großer Dübelrand dichten das Bohrloch effektiv ab
• Keine Beschädigungen an Fliesen oder Putz durch spreizdruckfreien Dübelhals
• Die zum Dübel passende Schraube aus rostfreiem Stahl gehört zum Lieferumfang
• Der große Dübelrand verhindert, dass der Dübel zu tief in das Bohrloch rutscht
• Die Mitdrehsicherung am Dübelkörper sorgt für einen festen Sitz ohne Mitdrehen
• Zur Vorsteckmontage in Nassbereichen auf gefliesten Oberflächen geeignet
• Bedenkenlos einsetzbar bis zur Wassereinwirkungsklasse W1-l gemäß DIN 18534

Anwendungsbeispiele für abdichtende DuoSeal Dübel

Der fischer DuoSeal Universaldübel mit 6mm Durchmesser eignet sich für alle Befestigungen, die im Haushalt sonst mit einem herkömmlichen Dübel in gleicher Größe ausgeführt werden, jedoch mit dem entscheidenden Vorteil, dass dieser Dübel eine zuverlässige Bohrlochabdichtung auf gefliesten Oberflächen gewährleistet. Damit ist der Dübel, der der je nach Montageuntergrund das Funktionsprinzip des Spreizens, Verknotens oder Klappens einleitet, ideal für die Montage in Nassbereichen wie Badezimmer, Gästetoiletten, Umkleiden oder öffentliche Sanitäreinrichtungen. Typische Beispiele für Montageobjekte, bei denen ein sechser Dübel zum Einsatz kommt sind Handtuchhalter, Seifenspender oder Klorollenhalter. Wandleuchten und Spiegel lassen sich mit dem Dübel und der zugehörigen Schraube ebenso sicher befestigen, wie Wandhalterungen von Küchenhelfern welche in der Nähe des Spülbeckens angebracht werden sollen. Durch den großzügigen Dübelrand in Kombination mit dem weichen Lamellen des Dübelhalses ist - bei fachgerechter Montage - die Gefahr ausgeschlossen, das Wasser, verursacht durch Spitzwasser oder beim Reinigen der Oberflächen, in den Montageuntergrund eindringt.

Der DuoSeal Dübel in Ø8x48mm ist hingegen sehr gut geeignet um schwerere oder bewegungsbeanspruchte Montageteile zu befestigen. Ein sehr gutes Praxisbeispiel sind Duschstangen mit großer Regendusche in der Duschkabine oder Haltegriffe für Menschen mit Behinderung innerhalb der Dusche oder über der Badewanne. Leichte Badmöbel in der Nähe des Waschtischs, Handtuchhalter oder Trennwände zwischen Urinalen zählen ebenfalls zu möglichen Anwendungen, bei denen ein 8mm Dübel eine gute Größe darstellt. Die wandseitige Montage von Abtrennungen in Umkleideräumen, die Montage von leichten Regalen und Hängeschränken in Wellnessbereichen und Schwimmbädern, ebenso wie die Befestigung eines Durchlauferhitzers oder Untertischgeräts in unmittelbarer Nähe zur Spüle oder dem Waschtisch, sind weitere Möglichkeiten für den fischer DuoSeal mit 8mm Durchmesser.

HINWEIS: Der fischer DuoSeal ist zur Vorsteckmontage auf Fliesen in allen gängigen Baustoffen geeignet. Die Traglast des Dübels kann dabei je nach konkretem Baustoff abweichen. Hinweise zu den möglichen Lasten haben wir in einer Lastentabelle als PDF übersichtlich dargestellt. Diese kann im Reiter Datenblätter heruntergeladen werden.
