VDE-Kombinationszange 1000V

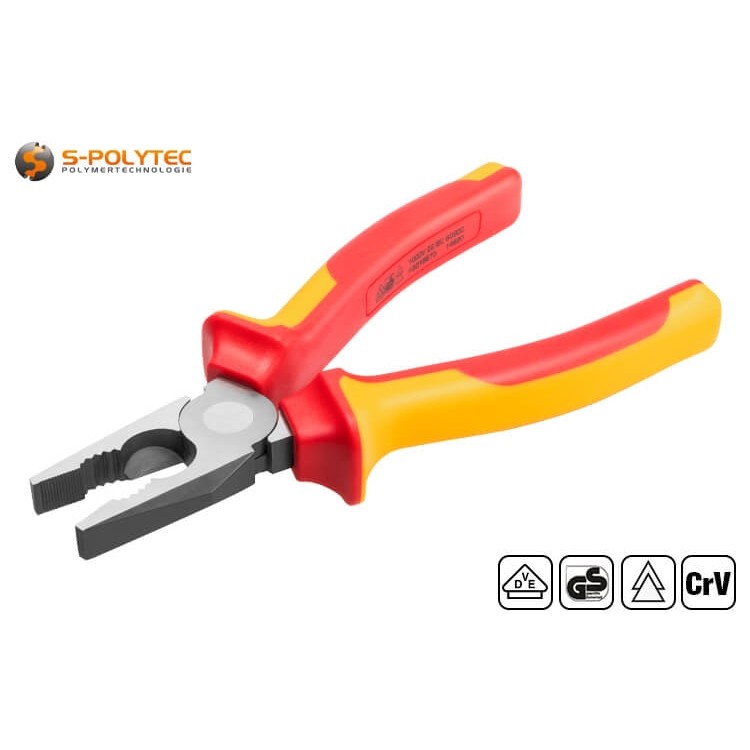

Unsere VDE-Kombinationszangen sind multifunktionale Schneid- und Greifwerkzeuge mit gefrästen Schneiden, Brennerloch, flachen Backen aus Chrom-Vanadium-Stahl und entsprechen der DIN 5746. Die Isolierung eignet sich für Arbeiten unter Spannung bis 1000V AC und 1500V DC.

✓ VDE-Isolierung bis 1000V AC
✓ Seitliche Schneide mit Facette
✓ Induktiv gehärtete Zangenbacken
✓ Hochwertiger Chrom-Vanadium-Stahl
✓ Zwei-Komponenten Griff
✓ Ergonomisch geformt

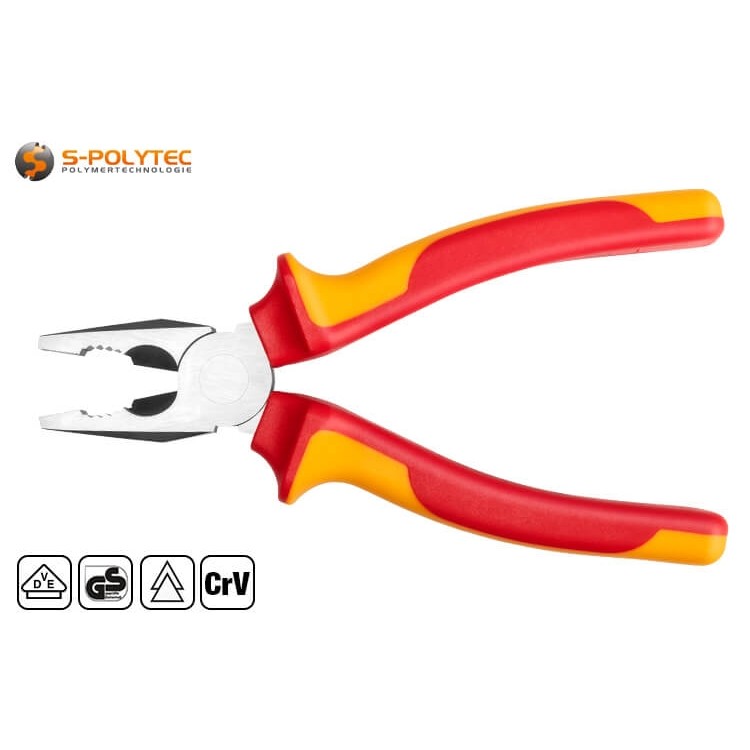

Die VDE-Kombizangen sind wahlweise in 160mm, 180mm oder 200mm Gesamtlänge erhältlich.

Der Artikel ist auf Lager

Wird innerhalb von 2 - 3 Werktagen versendet

  • Preis berechnen
Grundpreis 0,00 € / St.
0,00 € / St.
0,0000 kg / St.

Alle Preisangaben inkl. 19% MwSt.

Ihr Preis 0,00 € Inkl. 19% MwSt. Gewicht: 0,0000kg
Beschreibung

VDE-Kombinationszange nach DIN 5746 (IEC 60900)

Schutzisoliert bis 1000V AC ✓ Eingelegtes Gelenk ✓ Chrom-Vanadium-Stahl ✓

Unsere Högert VDE-Kombinationszangen sind das Multifunktionswerkzeug unter den Schneid- und Greifzangen und vereint einen Seitenschneider, eine Rohrzange und eine Flachzange in einer Zange. Die Kombizangen, welche wahlweise in 160mm, 180mm oder 200mm Gesamtlänge erhältlich sind, verfügen über präzise gefräste Backen, welche aus induktiv gehärtetem Chrom-Vanadium-Stahl gefertigt werden. Dabei handelt es sich um eine ausgesprochen hochwertige Legierung, welche vorwiegend für Werkzeuge zum professionellen Einsatz verwendet wird. Die Griffe mit breit ausgeformten Kragen sind gemäß VDE-Prüfverfahren schutzisoliert und bieten Sicherheit bei Arbeiten an elektrischen Maschinen und Anlagen bis zu einer Spannung von 1.000V AC (bzw. 1.500 DC).

Die ausgewogene Ergonomie der Griffe in Kombination mit dem perfekt positionierten, eingelegten Gelenk, ist ein geringerer Kraftaufwand beim Schneiden, Greifen und Fixieren erforderlich. Der Mehrkomponenten-Kunststoff mit einer weichen Komponente an der Außenseite, überträgt die Kraft optimal auf den Zangenkopf und trägt zu einer angenehmen Griffigkeit bei. Die breiten Kragen dienen dabei als Abrutschsicherung zum unisolierten Kopf der Kombizangen.

Eigenschaften der isolierten VDE-Kombizangen

Mit den VDE-Kombinationszangen von Högert, bieten wir ein hochwertiges Werkzeug, welches durch die multifunktionalen Backen das perfekte Schneid und Greifwerkzeug darstellt und für Handwerker in den unterschiedlichsten Gewerken zur Standardausrüstung im Werkzeugkoffer oder der Werkstatt zählt. Die isolierte Kombizange vereint Seitenschneider, Rohrzange und Flachzange in einem Werkzeug. Die seitlich angeordneten Keilschneiden, welche dem eingelegten Gelenk am nächsten liegen, weisen eine geringe Wate für einen nahezu bündigen Schnitt auf. Das oval ausgeformte Brennerloch zum Greifen von Rohren, Stäben, usw. verfügt zu jeder Seite über sechs massive, grobe Greifzähne, die bereits bei geringem Druck einen festen Halt des Objekts sicherstellen. Die im vorderen Bereich des Kopfs angeordnete Flachzange ist hingegen fein verzahnt. Diese ist breit und massiv ausgeformt und somit perfekt zum Greifen und Fixieren von Kleinteilen, flachen Blechen oder dem Ziehen, Spannen und Verdrehen von Drähten, Spannseilen oder Umreifungsband aus Kunststoff. Die Herstellung erfolgt nach der DIN 5746, welche die Konstruktion und Beschaffenheiten von Kraft-Kombizangen, oder auch Spitz-Kombizangen definiert. Darüber hinaus entspricht die Kombizange der DIN EN IEC 60900, die maßgeblich für isolierte Handwerkzeuge wie Zangen oder Schraubendreher ist. Diese Norm bezieht sich im Wesentlichen auf eine ausreichende Schutzisolierung der Griffe, welche die Sicherheit bei Arbeiten unter Spannung bis 1.000 Volt Wechselspannung bzw. 1.500 Volt Gleichspannung garantieren. Die Einhaltung der Norm, ebenso wie das Siegel für geprüfte Sicherheit gemäß VDE, sind auf den Innenflächen der Griffe aufgedruckt.

Die Kombizangen, welche sich in Verarbeitung und Qualität bedenkenlos für den professionellen Einsatz in Handwerk und Industrie eignen und sich durchaus mit der Qualität anderer Markenhersteller messen können, werden aus einer hochwertigen Chrom-Vanadium-Legierung hergestellt. Bei diesem Stahl handelt es sich um einen äußerst stabilen und harten Werkstoff, der sich im Vergleich zu anderen Legierungen durch eine sehr hohe Bruchfestigkeit und Zähigkeit auszeichnet. Bei Kombizangen, welche als behelfsmäßiger Ersatz für alle erdenklichen Werkzeuge genutzt werden können, ist eine gute Qualität und hohe Lebensdauer von Bedeutung. Durch ein spezielles Härteverfahren durch Induktion, wird die Langlebigkeit der Schneide und Greifbacken deutlich verbessert und ein hoher Härtegrad von HRC 55 - 60 (Rockwellhärte) erreicht. Die unterschiedlichen Größen unserer isolierten Kombizangen, welche in 160mm, 180mm oder 200mm erhältlich sind, unterscheiden sich sowohl in der Grifflänge, die mit zunehmender Größe länger ausfällt, was sich auf die Hebelwirkung auswirkt, so dass das schneiden und greifen mit einer größeren Zange weniger Kraft erfordert, als auch in der Größe und Breite der Backen. Je größer die Zange, umso höher fällt auch die Länge der Schneide, die Größe des grob verzahnten Brennerlochs, ebenso wie die feiner verzahnten Flachbacken, am vorderen Ende des Zangenkopfs aus.

Die schutzisolierten Griffe liegen dank der ergonomischen Form ausgesprochen gut in der Hand. Durch eine mehrkomponentige Herstellung aus hartem und weicherem PVC, wird die Kraft vom Griff optimal auf den Zangenkopf übertragen. Die unterschiedlichen Komponenten lassen sich durch die für VDE-Zangen typische rot-gelbe Farbe der Griffe gut erkennen. Die gelbe, weichere Kunststoffummantelung sorgt für eine gute Griffigkeit und verhindert so schmerzende Hand- und Fingergelenke oder Ermüdung durch länger anhaltendes Arbeiten.

Spezifische Daten der VDE-Kombi-Zange 160mm

  • Gesamtlänge: 160mm
  • Kopfbreite: ca. 26,2mm
  • Kopflänge: ca. 56,5mm
  • Backenbreite: ca. 12,9mm
  • Spitzenbreite: ca. 9,4mm
  • Spitzenlänge: ca. 11,4mm (flach, fein verzahnt)
  • Brennerloch: ca. 8,9mm (oval, grob verzahnt)
  • Schneidenform: seitliche Schneide mit Facette
  • Schnittlänge: ca. 11,0mm
  • Gewicht: ca. 243g

Spezifische Daten der VDE-Kombi-Zange 180mm

  • Gesamtlänge: 180mm
  • Kopfbreite: ca. 26,3mm
  • Kopflänge: ca. 62,3mm
  • Backenbreite: ca. 13,0mm
  • Spitzenbreite: ca. 9,4mm
  • Spitzenlänge: ca. 10,5mm (flach, fein verzahnt)
  • Brennerloch: ca. 12,7mm (oval, grob verzahnt)
  • Schneidenform: seitliche Schneide mit Facette
  • Schnittlänge: ca. 13,2mm
  • Gewicht: ca. 295g

Spezifische Daten der VDE-Kombi-Zange 200mm

  • Gesamtlänge: 200mm
  • Kopfbreite: ca. 28,9mm
  • Kopflänge: ca. 67,3mm
  • Backenbreite: ca. 14,3mm
  • Spitzenbreite: ca. 10,5mm
  • Spitzenlänge: ca. 13,4mm (flach, fein verzahnt)
  • Brennerloch: ca. 12,8mm (oval, grob verzahnt)
  • Schneidenform: seitliche Schneide mit Facette
  • Schnittlänge: ca. 15,6mm
  • Gewicht: ca. 358g

Anwendung und Handhabung von VDE-Kombizangen

Ein Seitenschneider ist ein Schneidwerkzeug für Leitungen, Kabel oder Drähte. Unsere Kombizange ist ein multifunktionales Kombinationswerkzeug, welches über eine seitlich angeordnete Keilschneide mit facettierter Schneidenform verfügt, die mit einem herkömmlichen Seitenschneider vergleichbar ist. Diese ist dem eingelegten Gelenk am nächsten gelegen, um eine optimale Kraftübertragung beim Schneiden von Kupfer, Alu oder Eisendraht zu gewährleisten. Der wesentliche, jedoch nennenswerte Unterschied zum Seitenschneider ist, dass eine Kombizange nicht bis zum vorderen Rand der Backen schneidet, sondern über unterschiedliche ausgeformte Greif- und Fixierbacken verfügt, die im Groben jeweils ein Drittel der gesamten Backenlänge in Anspruch nehmen.

HINWEIS: Wie bei allen Schneid- und Greifwerkzeugen mit Schutzisolierung, sollte beim Schneiden von Kabeln und Einzelleitungen sichergestellt werden, dass diese spannungsfrei sind, auch wenn die Isolierung VDE-geprüft, und für Arbeiten unter Spannung bis 1000V AC (bzw. 1500V DC) geeignet ist. Wird eine spannungsführende Leitung durchtrennt, kann das Einkerbungen durch Verbrennungen zur Folge haben, welche bei einem Kurzschluss aufgrund der sehr hohen Kurzschlussströme entstehen können. Solche Beschädigungen sind unumkehrbar und können die Funktion der Zange stark beeinträchtigen.

Das oval ausgeformte Brennerloch, so wie der mittlere Bereich mit der grob Verzahnten Aussparung zwischen dem Seitenschneider und den vorderen flachen Backen, kommt der Funktion einer Rohrzange gleich. Dieses dient dem Greifen und Halten und ermöglicht eine feste Fixierung zum Beispiel von Rohren, Stäben oder auch Muttern. Die stark ausgeprägten Zähne verkeilen sich dabei im Werkstoff. Auch wenn es für die meisten Anwendungen spezielle Werkzeuge gibt, eignet sich eine Kombizange als Behelfswerkzeug. So können beispielsweise festsitzende Muttern, Schraub-Fittings auf Kupfer-, Alu-Verbundrohren oder auch Haken gelöst werden.

ACHTUNG: Die Greifzähne des Brennerlochs sind relativ scharfkantig. Dies hat zwar den Vorteil, dass die Verzahnung eine ausgesprochen gute Griffigkeit erzielt, birgt aber auch immer das Risiko, dass die Oberflächen der Werkstoffe verkratzen. Bei lackierten oder pulverbeschichteten Rohren, ebenso wie bei Rohren aus Kunststoff oder mit einer Kunststoffummantelung, empfehlen wir ein Tuch zwischen Oberfläche und den Backen der Zange zu legen.

Der vordere Bereich mit den breiten, fein verzahnten Backen, welche flach aufeinander greifen, ist mit dem Funktionsprinzip einer herkömmlichen Flachzange vergleichbar. Beim Fixieren von kleinen Muttern oder Sechskantschrauben gegen mitdrehen, dienen die flachen Backen als perfekter Ersatz, wenn kein passender Schraubenschlüssel greifbar ist. Auch das straffen von Bowdenzügen in der Zweirad-Mechanik, ebenso wie dem Spannen oder Verdrillen von Drähten, wie es bei der Errichtung von Maschendrahtzäunen oder Eisenflechten mit dem sogenannten Rödeldraht im Betonbau praktiziert wird, lässt sich am ehesten mit der Flachzange erledigen, wenn kein geeignetes Werkzeug verfügbar ist.

Anwendungsbeispiele für die isolierten VDE-Kombizangen

  • Eine VDE-Kombinationszange ist ein unverzichtbares, multifunktionales Werkzeug in jedem Haushalt
  • Dank der Schneide eignet sich die Kombizange zum Schneiden von Kabeln, Einzeladern und Drähten
  • Das grob verzahnte Brennerloch ist ideal zum Kontern oder Lösen von Muttern und Rohrverschraubungen
  • Die flache, breite Vorderseite eignet sich zum Greifen und Fixieren von Schrauben, Nägeln und Blechen
  • Die breite Auflage der Flachzange verursacht beim Verdrahten von Schaltkästen keine Schäden der Isolation
  • Durch die optimale Ergonomie ist das Greifen, Halten und Schneiden mit geringerem Kraftaufwand möglich

ACHTUNG: Die isolierende Schutzwirkung einer VDE-geprüften Zange ist nur solange gewährleistet, solange diese unversehrt ist. Aus diesem Grund sollten die Griffe grundsätzlich vor jeder Verwendung, insbesondere bei Arbeiten an elektrischen Anlagen, auf Beschädigungen überprüft werden.

Daten zur isolierten Kombinationszange nach IEC 60900

  • Produktart: Zange
  • Material (Griff): 2-Komponenten PVC
  • Material (Backen): legierter Chrom-Vanadium-Stahl
  • Gelenkart: eingelegtes Gelenk
  • Härte (Backen): HRC 55 - 60
  • Farbe: Rot-Gelb
  • Schutzisolation (AC): Bis 1000 Volt gemäß IEC 60900
  • Schutzisolation (DC): Bis 1500 Volt gemäß IEC 60900
  • VDE-Geprüft: Ja, VDE-Prüfsiegel aufgedruckt
  • Gesamtlänge: 160mm, 180mm oder 200mm
  • Ergonomisch geformt: Ja
  • Einhandbedienung: Ja (beidseitig)
Zusatzinformation

Zusatzinformation

ArtikelnummerZVDE0004
LieferzeitWird innerhalb von 2 - 3 Werktagen versendet
EigenschaftSchutzisoliert bis 1000V AC (IEC 60900, VDE-geprüft)
Materiallegierter Chrom-Vanadium-Stahl (CrV)
FarbeRot-Gelb
