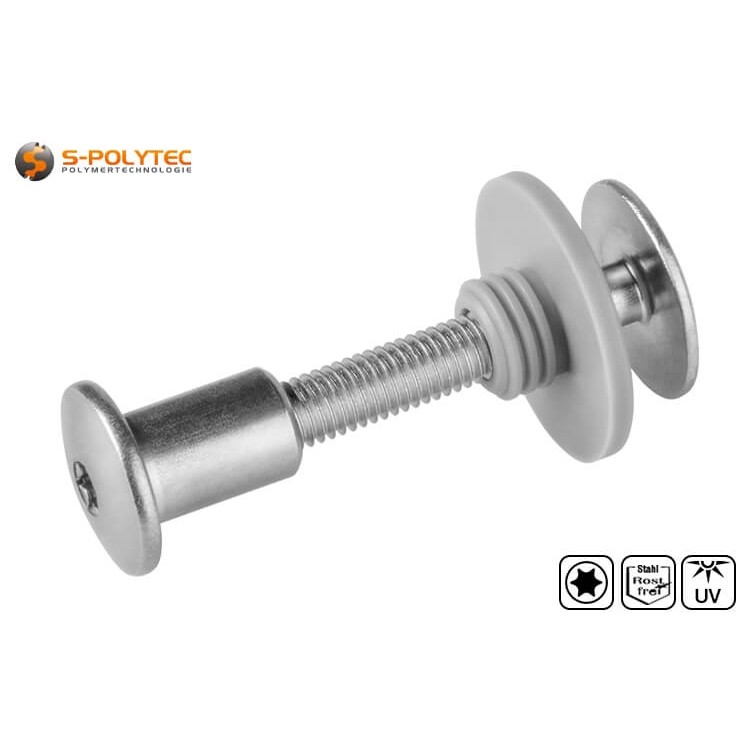

Balkonschrauben-Set mit Gewindehülse Edelstahl (unlackiert)

Balkonschrauben mit Gewindehülse in Edelstahl

Rostfreier A2 Stahl ✓ Unlackierte Ausführung ✓ Ab 1 Stück ✓

Das Balkonschrauben-Set mit Gewindehülse, besteht aus einer Balkonschraube, die wir in verschiedenen Längen anbieten, einer Distanzscheibe aus Polyethylen und einer Gewindehülse. Unabhängig von der Schraubenlänge, weist die Schraube ein metrisches M5 Gewinde und einen Kopfdurchmesser von 12mm auf. Die Gewindehülse, die über ein Innengewinde der Größe M5 verfügt, ist mit 14mm Kopfdurchmesser etwas größer. Beim unlackierten Balkonschrauben-Set sind die Schraubenköpfe blank und erstrahlen im für Edelstahl typischen glänzend, metallischem Silber. Auch der moderne Innensechsrund-Antrieb (als TORX® geläufig) in der Größe T20 ist bei Schraube und Hülse identisch und erlaubt eine kraftschonende Verschraubung, bei der kein Anpressdruck auf das Schraubwerkzeug ausgeübt werden muss. Als Befestigungsmittel, dass überwiegend im Außenbereich eingesetzt wird, setzen wir bei der Balkonschraube, sowie der Gewindehülse auf einen sehr hochwertigen A2 Stahl. Dieser Edelstahl zeichnet sich durch eine hervorragende Korrosionsbeständigkeit und enormer Belastbarkeit aus.

HINWEIS: Die unlackierten Balkonschrauben bieten wir in den Größen M5x20mm, M5x25mm, M5x30mm, M5x35mm, M5x40mm und M5x50mm an. Zur Ermittlung des Klemmbereichs müssen der Gewindelänge der Schraube durch die Verwendung der Gewindehülse jeweils 1mm bis 5mm aufaddiert werden.

Sowohl die Balkonschraube, als auch die Gewindehülse haben einen runden, flachen Schraubenkopf, der mit einem Innensechsrund-Abtrieb versehen ist. Zum Verarbeiten der Schrauben werden daher zwei Schraubendreher mit einem ISR20 (oder Torx20) Bit benötigt. Ein Schraubenschlüssel, wie bei den Balkonschrauben mit Hutmutter, wird nicht benötigt. Ein wesentlicher Vorteil bei der Verwendung der Gewindehülsen ist, dass der Schraubenkopf mit 2mm Stärke nur unwesentlich absteht und im Gegensatz zur Hutmutter nahezu bündig mit dem Vierkantprofil abschließt.

Eigenschaften des Balkonschrauben-Sets mit Gewindehülse in Edelstahl

Bei den unlackierten Balkonschrauben-Sets, bestehend aus Balkonschraube mit M5 Gewinde und einer Gewindehülse mit entsprechendem Innengewinde, handelt es sich, wie der Name bereits vermuten lässt, um Montagematerial, bei dem die Schraubenköpfe nicht lackiert sind. Das wirkt sich aber keineswegs negativ auf die Verwendbarkeit im Außenbereich aus, denn alle unsere Balkon- und Fassadenschrauben werden aus rostfreiem Edelstahl, statt billigem verzinkten Stahl hergestellt. Die A2 Stahllegierung zeichnet sich durch eine sehr gute Korrosionsbeständigkeit aus, was sich auch auf die Kosten für Instandhaltung und Wartung einer errichteten Balkonbekleidung, Sichtschutzwand oder einer Treppenabsturzsicherung niederschlägt. Weil gerade bei solchen Anwendungsbereichen die Sicherheit einer Schraubverbindung von enormer Bedeutung ist, sind alle Gewindehülsen mit einem 2K-Klebstoff ausgerüstet, der eine dauerhaft feste Schraubensicherung gewährleistet, die sich auch durch anhaltende mechanische Belastung wie Erschütterungen oder Stößen nicht lockert. Dieser spezielle Gewindekleber enthält die Härter-Komponente in winzig kleinen Glasperlen, die beim Eindrehen der Schraube in die Hülse brechen und so eine chemische Aushärtung zur Folge hat.

Während die anderen Balkonschrauben mit einer kratzfesten Kopflackierung in entsprechender Farbe versehen sind, die je nach Auswahl auch bei den Gewindehülsen aufgebracht ist, handelt es sich bei den Balkonschrauben-Sets in unlackierter Ausführung immer um Schrauben und Hülsen, die die für Edelstahl typische silber glänzende Farbe ausweisen. Aufgrund der sehr hohen Korrosionsbeständigkeit ist keine zusätzliche Verzinkung oder Klarlackbeschichtung nötig.

Bei Balkonumkleidungen, Sichtschutzeinrichtungen oder Treppenaufgängen mit HPL- oder Alu-Verbundplatten, sollte die Platte nicht direkt mit Unterkonstruktion verschraubt werden. Aus diesem Grund enthält das Balkonschrauben Set auch eine Distanzhülse, welche zwischen der Platte und der Unterkonstruktion in die Bohrung des Vierkantprofils eingedrückt wird. Diese unscheinbare graue Hülse besteht aus einem hochwertigen LLD-PE, welches sich durch hervorragende Gleiteigenschaften, als auch eine sehr hohe Stoßfestigkeit auszeichnet. Dadurch werden Stöße und Vibrationen bestmöglich abgedämpft und die Wärmeausdehnung der Platten durch einen zu hohen Reibwert nicht beeinträchtigt.

HINWEIS: Beim A2-Edelstahl handelt es sich um eine äußerst korrosionsbeständige Stahllegierung. Dennoch kann der Kontakt zu Aluminium zu einer Korrosionsbeständigkeit führen, weshalb der Einsatz der Balkonschrauben und Gewindehülsen aus Edelstahl nur bedingt bei Balkon- und Treppengeländer aus Aluminium zu empfehlen ist.

Verwendung von Balkonschrauben mit Gewindehülse

Die unlackierten Balkonschrauben sind äußert vielseitig einsetzbar, denn im Gegensatz zu den kopflackierten Schrauben, die farblich auf eine bestimmte Oberfläche unserer HPL Platten abgestimmt sind, lassen dich die Edelstahlfarbenen Schrauben mit nahezu jedem Oberflächendekor kombinieren ohne dabei störend zu wirken. Bei Alu Verbundplatten mit gebürsteter Oberfläche in Silber ist sogar eine weitestgehend unauffällige Montage möglich. Die PE-Distanzhülse wird in die Bohrung des Vierkantprofils auf der Seite eingesteckt, an der später die Verkleidungsplatte angebracht werden soll. Auf der gegenüberliegenden Seite wird die Gewindehülse eingesetzt. Bevor die Schraube eingedreht werden kann, muss die Platte mit der entsprechenden Lochbohrung angehalten, und die Schrauben durch diese Bohrung hindurch durch die Kunststoffhülse geführt werden. Zum Einschrauben ist ein zweiter Schraubendreher mit Torx-Bit nötig, denn ohne die Gewindehülse mit diesem zu fixieren, wird sich die Schraube aufgrund es Gewindeklebers zur Schraubensicherung nicht eindrehen lassen. Bitte beachten Sie bei der Montage immer auch die Angaben der jeweiligen Hersteller des Balkon- oder Treppengeländers, sowie die Montagehinweise der Plattenhersteller.

Aufgrund der Einstecktiefe von 12mm bei der Gewindehülse und weiteren 5mm der Distanzhülse, ist eine Mindesttiefe von 18mm für das Vierkantprofil erforderlich, damit die beiden Komponenten vollständig in das Profil eingesteckt werden können. Die Maximale Stärke des Profils wird hingegen lediglich von der Länge der Balkonschraube limitiert. Dabei ist zu beachten, dass vom Klemmbereich die 2mm Stärke der Distanzscheibe, als auch die Plattenstärke abgezogen werden müssen. Geringere Profiltiefen sind jedoch nicht völlig ausgeschlossen, sofern die graue Distanzhülse durch eine einfache Unterlegscheibe aus gleitfähigem, vibrationsdämpfenden Material, beispielsweise unsere selbstklebenden Polyscheiben, verwendet wird. In solchen Fällen ist einen Plattenmontage an Balkon- und Treppengeländern mit einer Profilstärke mit 12mm und mehr möglich.

Um die Geswindehülse oder die Distanzhülse in das Vierkantprofil einsetzen zu können, muss dieses durchbohrt werden, sofern vom Hersteller des Balkongeländers noch keine Bohrungen erstellt worden sind. Dafür wird ein HSS-Bohrer mit 8,5mm Durchmesser benötigt. Dieser Bohrer kann sowohl für die Stahl- als auch die Kunststoffhülse verwendet werden. Dabei ist es wichtig, dass die Bohrungen gerade und exakt in der gleichen Position ausgeführt werden, damit die Schraube später problemlos in das Innengewinde eingeschraubt werden kann. Bei der Bohrung innerhalb der Platte, welche für die Balkonverkleidung eingesetzt werden soll, ist nach Material zu unterscheiden. Alu-Verbundplatten lassen sich am ehesten ebenfalls mit einem HSS-Bohrer Bohren. Bei HPL Platten ist ein Fassadenplattenbohrer aus Vollhartmetall die bessere Wahl, weil dieser weniger Randabsplitterungen verursacht. Der Durchmesser dieser Bohrungen sollte bei den Gleitpunktbefestigungen 6,0mm betragen. Bei dem Fixpunkt, der bei einer zwängungsfreien Montage erforderlich ist, muss die Plattenbohrung hingegen mit 6,0mm Durchmesser auf die Gewindegröße der Schraube abgestimmt werden.

Die Namensgebung des Balkonschrauben-Sets ist auf die vorwiegende Verwendung für die Errichtung von Balkonverkleidungen zurückzuführen. Die unlackierten Schrauben und Gewindehülsen sind jedoch sehr vielseitig einsetzbar, ungeachtet dessen, ob es sich dabei um Anwendungsgebiete in Innenbereich oder im Freien handelt. Ein Beispiel wäre die Verschraubung von Zaunelementen an Vierkantprofilen aus Edelstahl. Anders wäre die Errichtung eines Anhängeraufbaus aus MDF-Holz auf Stahlprofilen. Wie schon bei Balkonumrandungen, muss auch hier das Profil mit einem 8,5mm Bohrer gebohrt werden. Ob die Distanzhülse aus Polyethylen erforderlich ist, oder entfallen kann, ist dabei immer vom konkreten Anwendungsfall abhängig.

Allgemeine Daten des Balkonschrauben-Sets

• Material: Edelstahl A2
• Kopfform: Rund, flach
• Antrieb: Torx 20 (T20, ISR20)
• Ø Gewinde: M5
• Anzugsmoment: 2 - 4 Nm
• UV-Beständigkeit: Sehr Gut
• Korrosionsbeständigkeit: Sehr Gut
• Rostbeständigkeit: Sehr Gut
• Säurebeständigkeit: Gut

Technische Daten der Balkonschraube

• Farbe: Edelstahl
• Länge Gewinde: 20 mm, 25 mm, 30 mm, 35 mm, 40mm oder 50 mm
• Ø Schraubenkopf: 16 mm

Technische Daten der Gewindehülse

• Farbe: Edelstahl
• Tiefe Innengewinde: ca. 12 mm
• Ø Hülsenkopf: 14 mm
• Ø Hülse: 8 mm
• Tiefe Hülse: 12mm
• Ø Bohrung 8,5 mm

Technische Daten der Distanzscheibe

• Farbe: Hellgrau
• Material: LLD-PE (linear low density polyethylene)
• Ø Außen 21,0 mm
• Ø Innen 5,5 mm
• Ø Lamellenklemmung 8,8 mm
• Stärke Distanzscheibe: 2,0 mm
• Stärke Lamellenklemmung: 5,0 mm
• Ø Bohrung 8,5 mm
