Gewindehülse M5 Staubgrau (RAL 7037)

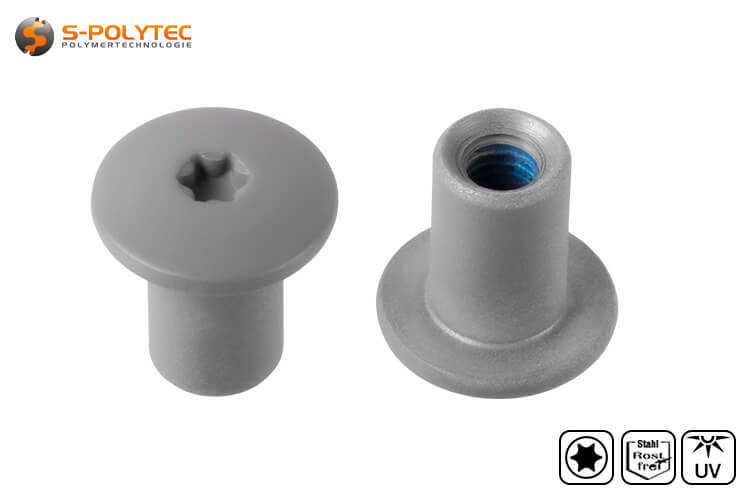

Die Gewindehülse mit kratzfester Kopflackierung in Staubgrau (RAL7037) wird aus rostfreiem A2 Stahl hergestellt und ist ideal für unsere staubgrauen Balkonschrauben, sowie für alle Gewindeschrauben in der Größe M5 geeignet.

✓ Rostfreier A2 Stahl
✓ Kopf Staubgrau (RAL7037) lackiert
✓ Inkl. 2K-Sicherungskleber
✓ Ideal für M5 Balkonschrauben
✓ Moderner Torx-Abtrieb
✓ Bereits ab 1 Stück

Dank des M5 Innengewindes der Hülsen mit staubgrauer Kopflackierung sind alle unsere Balkonschrauben im Shop kompatibel.

Der Artikel ist auf Lager

Wird innerhalb von 2 - 3 Werktagen versendet

  • Preis berechnen
Staffelpreise
  • ab 10 Stück 2,11 €/ St. (Grundpreis 2,11 €/ St.)
  • ab 20 Stück 1,83 €/ St. (Grundpreis 1,83 €/ St.)
  • ab 50 Stück 1,42 €/ St. (Grundpreis 1,42 €/ St.)
  • ab 100 Stück 1,14 €/ St. (Grundpreis 1,14 €/ St.)
  • ab 200 Stück 1,02 €/ St. (Grundpreis 1,02 €/ St.)
  • ab 300 Stück 0,90 €/ St. (Grundpreis 0,90 €/ St.)

Alle Preisangaben inkl. 19% MwSt.

Grundpreis 2,80 € / St.
2,80 € / St.
0,0054 kg / St.

Alle Preisangaben inkl. 19% MwSt.

Ihr Preis 2,80 € Inkl. 19% MwSt. Gewicht: 0,0054 kg
Beschreibung

Gewindehülse M5 aus Edelstahl in Staubgrau

Wetterfester Kopflack ✓ Für M5 Balkonschrauben ✓ Inkl. Schraubensicherung ✓

Die Gewindehülse in Staubgrau (RAL 7037) besteht aus korrosionsbeständigem A2 Stahl, dessen Kopf durch eine kratzfeste Pulverbeschichtung exakt in Farbton und Glanzgrad auf unsere staubgrauen HPL Platten im Zuschnitt abgestimmt ist. Der Durchmesser vom lackierten Kopf mit Torx-Antrieb beträgt 14mm. Der Durchmesser der Hülse, welche ein M5 Innengewinde aufweist, liegt bei 8mm. Aufgrund der Hülsentiefe von 12mm ist eine Profil- oder Plattenstärke von wenigstens 12mm erforderlich, damit die Hülse vollständig versenkt werden kann. Die staubgrauen Hülsen werden vorwiegend für Balkonverkleidungen mit HPL eingesetzt. Hier ist eine zuverlässige Sicherung gegen selbstständiges Lockern erforderlich, welche bei der Gewindehülse durch einen speziellen 2-Komponenten-Gewindekleber sichergestellt ist.

HINWEIS: Neben den Gewindehülsen in Staubgrau, bieten wir auch staubgraue Balkonschrauben mit M5 Gewinden in verschiedenen Längen, dessen Farbe und Glanzgrad exakt übereinstimmt. Alternativ lassen sich auch die unlackierten Schrauben, ebenso wie alle anderen lackierten Balkonschrauben verwenden. Es müssen nicht mal unsere Balkonschrauben sein, solange es sich bei der Schraube um eine Gewindeschraube, mit M5 Gewinde handelt.

Werden Verkleidungsplatten an Unterkonstruktionen mit Balkon-Gewindeschrauben und einfachen Muttern oder geschlossenen Hutmuttern befestigt, stehen diese deutlich hervor. Bei unserer Hutmutter aus Edelstahl hat das einen Überstand von 14mm zur Folge. Das kann durchaus als störend empfunden werden, so dass eine Gewindehülse durch den flachen Schraubenkopf mit rund 2mm Stärke eine sehr gute Alternative darstellt. Voraussetzung hierfür ist, dass die Montage der Platten auf einem Vierkantprofil mit mindestens 12mm Tiefe erfolgt. Bei der Verschraubung vom Maschinenbauteilen, Bodenbelägen von Anhängern und Transportern oder beim Verbinden von Möbeln und Schränken, ist die flachere Bauform ebenfalls ein größer Vorteil.

Eigenschaften der staubgrauen Gewindehülse aus Edelstahl

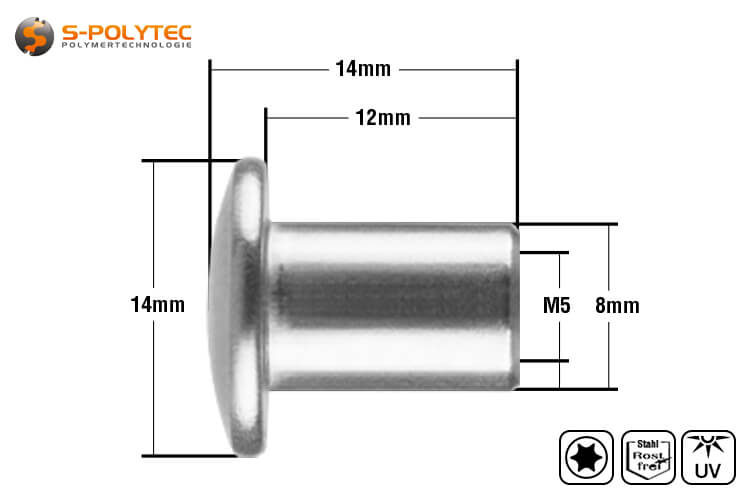

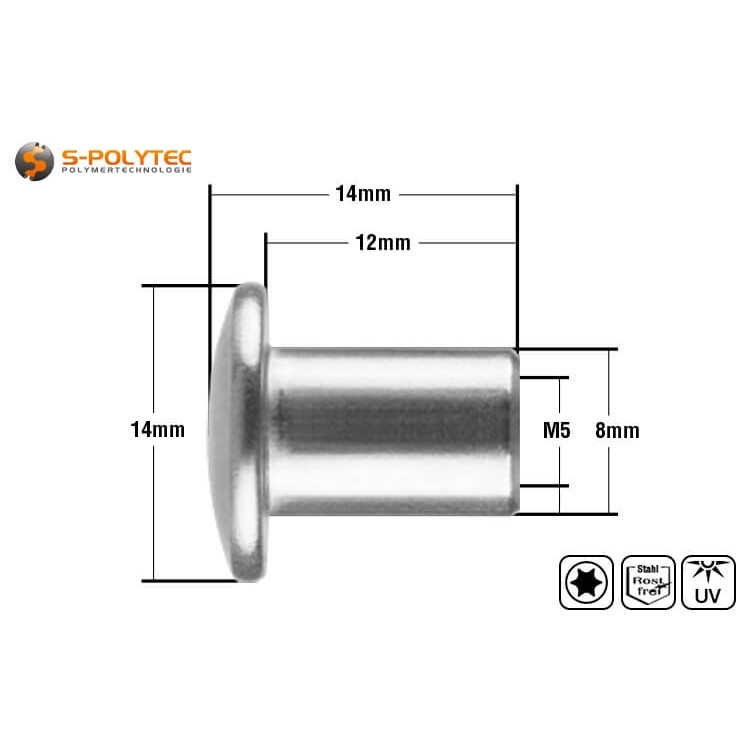

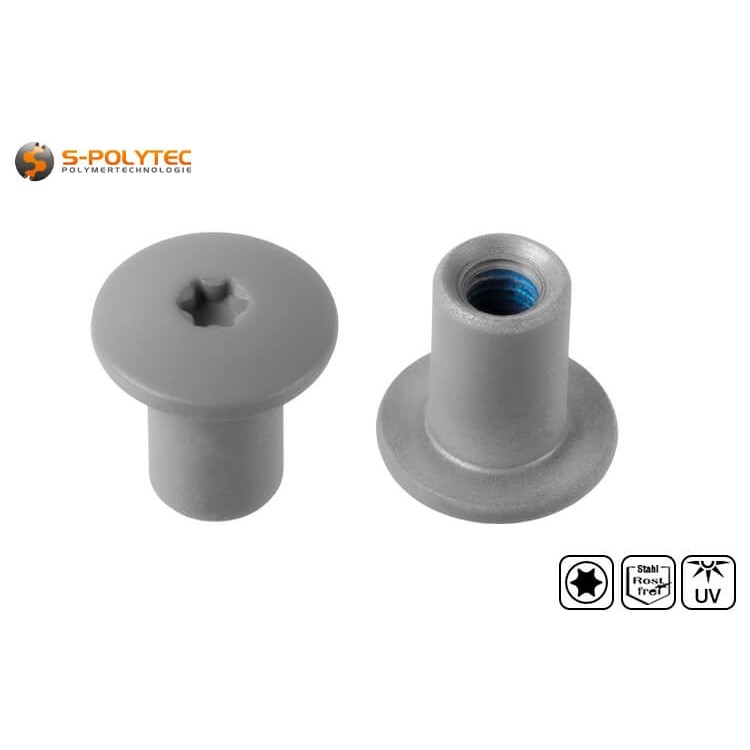

Die Gewindehülsen bestehen aus einer Hülse und einem Hülsenkopf, die in massiver Bauweise aus Edelstahl hergestellt werden. Der flache Kopf, welcher auf der Oberseite leicht linsenförmig ist hat einen Außendurchmesser von 14mm und deckt die mit 8,5mm etwas vergrößerte Bohrung zuverlässig ab, ohne dabei eine zu geringe Auflagefläche aufzuweisen. Die Hülse selbst hat einen Außendurchmesser von 8mm und ein Innengewinde in der Gewindegröße M5. Die Tiefe des Gewindes entspricht dabei auch der Tiefe der Hülse, welche bei 12mm liegt. Durch den modernen Innensechsrund-Antrieb, welcher auch als Torx-Antrieb bezeichnet wird, ist das Verschrauben mühelos, denn es muss kein Druck auf den Schraubendreher ausgeübt werden, damit dieser nicht durchdreht und so eventuell den Antrieb, oder die staubgraue Lackierung beschädigt. Dazu ist ein Torx-Schraubenschlüssel oder Biteinsatz in der Größe T20 (ISR20) erforderlich. Ohne die Gewindehülse zu kontern, ist ein Eindrehen der Schraube fast nicht möglich, denn aufgrund des Gewindeklebers ist das Innengewinde der Hülse etwas verengt, so dass die Hülse sich mit dreht.

Der Gewindekleber besteht aus einem speziellen Zwei-Komponenten-Klebstoff und dient als Schraubensicherung, damit sich die Schraubverbindung nicht mit der Zeit durch Stöße oder Vibrationen lockert. Vor allem bei Absturzsicherungen an Balkonen, Brüstungen oder Treppenaufgängen ist eine dauerhaft sichere Befestigung sehr wichtig. Durch einen 2K-Gewindekleber, bei dem der Härter in mikroskopisch kleinen Glaskörpern enthalten ist, welche beim Eindrehen der Schraube in das Gewinde zerplatzen und dadurch den Prozess der chemischen Aushärtung einleitet, ist eine absolut zuverlässige Verschraubung sichergestellt.

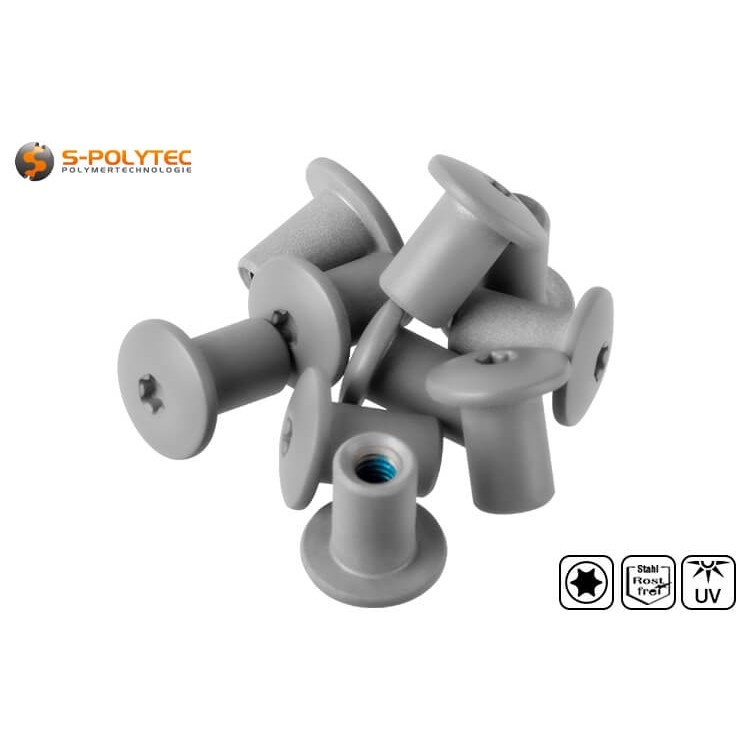

Die Kopflackierung der Gewindehülse besteht aus einer kratzfesten Pulverbeschichtung in Staubgrau (RAL 7037), welche sich durch eine sehr gute UV- und Witterungsbeständigkeit auszeichnet, damit der satte Grauton durch äußere Umwelteinflüsse nicht beeinträchtigt wird. In Farbe und Glanzgrad ist dieser, wie auch unsere Balkonschrauben oder Fassadenschrauben, exakt auf das Oberflächendekor unserer staubgrauen HPL Platten im Zuschnitt abgestimmt, was eine weitestgehend unauffällige Montage der Platten ermöglicht. Durch die Farbgebung nach dem RAL-Farbsystem des K5 Classic Farbfächers, sind die Gewindehülsen und Schrauben aber auch perfekt geeignet, zur farbgleichen Montage aller anderen Werkstoffe, welche diesem RAL-Farbton entsprechen.

HINWEIS: In machen Einsatzgebieten ist eine zuverlässige Sicherung gegen selbstständiges Lösen einer Schraubverbindung erforderlich. Diese wird durch einen 2K-Klebstoff innerhalb der Gewindehülse sichergestellt. Wird diese gelöst, muss durch einen speziellen Schraubensicherungslack eine Erneuerung der Schraubensicherung hergestellt werden. Alternativ dazu ist auch der Austausch der alten Gewindehülse gegen eine neue möglich.

Verwendung von Gewindehülse in Staubgrau

Die Gewindehülse in Staubgrau ist in Bezug auf die Kopflackierung absolut übereinstimmend mit den staubgrauen Balkonschrauben. Diese führen wir in unterschiedlichen Längen mit einem M5 Gewinde, so dass eine unauffällige Montage unserer HPL-Platten in Staubgrau gewährleistet. Eben für diesen Zweck, nämlich Verkleidungen von Balkongeländern und Treppenaufgängen, werden die Gewindehülsen am häufigsten verwendet. Die möglichen Einsatzbereiche sind jedoch weitaus vielfältiger. Voraussetzung ist, dass die Gewindehülse mit einer Einbringtiefe von 12mm vollständig in das Profil oder einem Brett, einem Balken oder Schrankkorpus eingesteckt werden kann, woraus sich eine Mindeststärke von 12mm für eines der zu verbindenden Elemente ergibt. Die Bohrung dazu muss mit einem 8,5mm Bohrer erfolgen, welcher passend zum Werkstoff gewählt werden sollte. Dabei muss ein dicker Balken nicht vollständig in dieser Größe durchbohrt werden. Es genügt schon, wenn die Bohrung in der Tiefe auf wenigstens 12mm begrenzt wird. Durchgebohrt werden muss der Balken aber dennoch, damit die Schraube hindurchgeführt werden kann. Hier ist dann ein Bohrer mit 5,5mm Nenndurchmesser die beste Wahl.

Im Gegensatz zu einer Befestigung mit Balkonschrauben und einer Hutmutter oder Sechskantmutter, bei der diese auf das Gewinde aufgeschraubt werden, so dass die Schraube länger ausfallen muss, als die Gesamtstärke der zu verbindenden Werkstücke, befindet sich das Innengewinde der Hülse innerhalb eines der beiden zu verschraubenden Komponenten, wodurch sich eine kürzere Schraube ergibt. Dem Klemmbereich müssen so bis zu 5mm hinzuaddiert werden. Errechnet werden kann der Klemmbereich, der Aufschluss über die Gesamtstärke von Brettern und Profilen gibt, in dem man der Gewindelänge wenigstens 1mm bis höchstens 5mm hinzuaddiert. Bei einer Balkonschraube in M5x20mm ergibt sich folgerichtig ein Klemmbereich von 21mm bis 25mm.

Technische Daten der Gewindehülse in Staubgrau

  • Material: Edelstahl A2
  • Farbe: RAL7037 (Staubgrau)
  • Kopfform: Rund, flach
  • Antrieb: Torx 20 (T20, ISR20)
  • Ø Gewinde: M5
  • Tiefe Innengewinde: ca. 12 mm
  • Ø Hülsenkopf: 14 mm
  • Ø Hülse: 8 mm
  • Ø Bohrung 8,5 mm
  • Tiefe Hülse: 12 mm
  • Anzugsmoment: 2 - 4 Nm
  • UV-Beständigkeit: Sehr Gut
  • Korrosionsbeständigkeit: Sehr Gut
  • Rostbeständigkeit: Sehr Gut
  • Säurebeständigkeit: Gut
Zusatzinformation

Zusatzinformation

ArtikelnummerGHM5C7037
Gewicht0.0054
LieferzeitWird innerhalb von 2 - 3 Werktagen versendet
EAN/GTIN4260604222345
MaterialEdelstahl A2
SchraubengrößeM5 (Innengewinde)
SchraubenantriebTorx T20
Form Schraubenkopfrund, linsenförmig
Ø Schraubenkopf14mm
GewindeartMetrisches Gewinde
Ø GewindeM5
Länge Schraubengewindenicht zutreffend
Ausführungplus 1mm - 5mm
FarbgenauigkeitHerstellung nach RAL-Farbsystem
FarbeGrau
RAL-FarbcodeRAL7037
FarbbezeichnungStaubgrau
