Universaldübel fischer UX (randlos)

Fischer UX Universaldübel - Der Alleskönner unter den Dübeln

Verspreizt in Vollbaustoffen ✓ Verknotet in Hohlbaustoffen und Platten ✓

Der Universaldübel UX von fischer zeichnet sich durch seinen sicheren Halt in nahezu allen Wänden aus und vereint die beiden Funktionsweisen Verspreizen und Verknoten, die je nach Untergrund angewendet werden. Bei Beton, Vollziegel und massivem Kalksandstein, wird durch das Spreizen des Dübels ein fester Sitz im Bohrloch gewährleistet. Das gleiche Funktionsprinzip kommt auch bei Porenbeton zum Einsatz. Bei Plattenbaustoffen und Hohlsteinen, findet stattdessen das Prinzip des Verknotens Anwendung. Damit ist der Dübel perfekt geeignet, wenn der Baustoff nicht definiert werden kann. Die randlose Ausführung des Alleskönners eignet sich dabei besonders gut, wenn die Putzschichtdicke etwas höher ausgefallen ist und der Dübel tiefer ins Bohrloch eingesetzt werden muss, um im Mauerwerk zu verankern. Eine Durchsteckmontage des randlosen Dübels, ebenso wie die Nutzung bei einfach verkleideten Trockenbauwänden aus Spanplatten oder Gipskarton, ist hingegen nicht zu empfehlen. Die am Dübelhals integrierte Verdrehsicherung, welche durch deutlich angeformte Stege erreicht wird, verhindert ein Mitdrehen des Dübels beim Eindrehen der Schraube. Ähnlich wie beim einfachen Spreizdübel, verfügt auch der Universaldübel über einen spreizdruckfreien Bereich am Dübelhals. Dadurch entsteht beim Spreizen kein Druck am Bohrlochrand, so dass Abplatzungen im Putz oder in Fliesen vermieden werden.

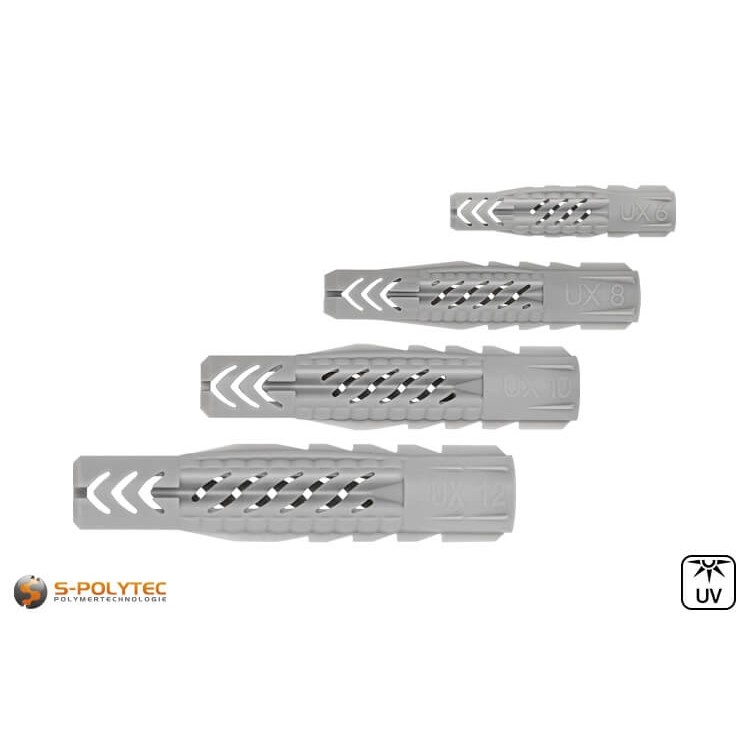

Der fischer Universaldübel UX ist in unserem Onlineshop als randlose Ausführung in Durchmessern von 6,0mm bis 12,0mm in der jeweiligen Standardlänge erhältlich. Universaldübel UX mit ausgeprägten Rand, mit höherer Verankerungstiefe oder in anderen Durchmessern, sind auf Anfrage verfügbar. Weitere Dübelarten aus Kunststoff, vom einfachen Spreizdübel, über intelligente fischer DuoPower Dübel für alle Untergründe, bis hin zu Dübeln mit abdichtender Wirkung, finden Sie in unserem Shop in der Kategorie Kunststoffdübel.

Wir bieten die fischer Universaldübel UX bereits ab einem einzelnen Dübel zu günstigen Preisen!

Lieferumfang:

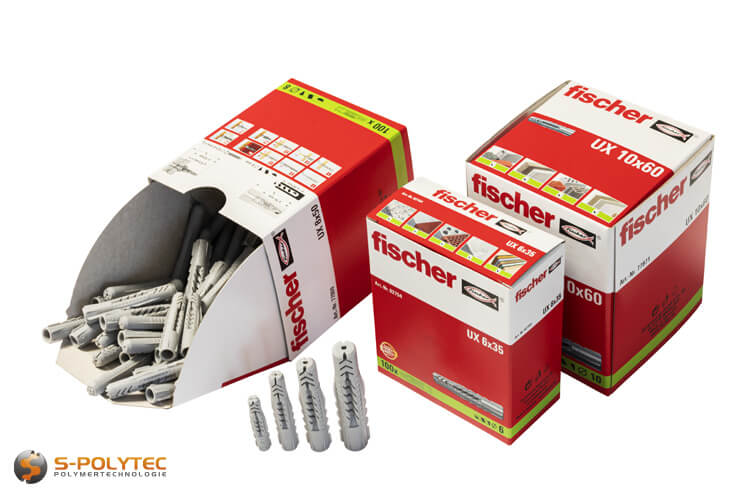

• 1 x fischer Universaldübel UX in gewählter Größe

HINWEIS: Für Bohrungen in Stein und Beton empfehlen wir unsere SDS-Hammerbohrer mit PGM-Prüfmarke. Für Bohrungen in Gipskarton- und Gipsfaserplatten führen wir HSS-Bohrer in profilgeschliffener Ausführung.

Technische Daten der fischer Universaldübel UX

• Dübelart: Kunststoffdübel
• Material: Polyamid (Nylon)
• Dübelgröße: siehe Zusatzinformationen
• Ø Dübel: 6mm, 8mm, 10mm oder 12mm
• Dübellänge: siehe Zusatzinformationen
• Funktionsprinzip: Spreizen, Verknoten
• Ausführung: ohne Rand
• Ø Bohrung: siehe Zusatzinformationen
• Bohrlochtiefe : siehe Zusatzinformationen
• Ø Schraube: siehe Zusatzinformationen
• Schraubenlänge: siehe Zusatzinformationen
• Einschraubtiefe: siehe Zusatzinformationen
• Montageart(en): Vorsteckmontage
• Baustoffe: Beton, Vollstein, Lochstein, Porenbeton, Naturstein, Spanplatten, Hohlblockbeton, Hohllochziegel, u.v.m.

HINWEIS: Die vollständigen technischen Daten zur ausgewählten Dübelgröße können dem Reiter Zusatzinformationen entnommen werden. Diese beinhalten auch Angaben zur Bohrung oder passenden Schraubengrößen.

Montagehinweise für Universaldübel aus Kunststoff

Die fischer Universaldübel UX sind perfekt für alle üblichen Montagen im Hausbau geeignet, auch wenn der Baustoff, auf dem die Montage erfolgen soll, unbekannt ist oder durch eine Putzschicht überdeckt wird. Dabei spielt es keine Rolle, ob es sich um massive Decken aus Beton, Wände aus Klinker, Hohlziegel und Kalksandstein, oder Trockenbauwände aus Gipskarton oder Spanplatten handelt. Als Allzweckdübel, macht der Fischer UX seinem Namen alle Ehre und gewährleistet einen sicheren Halt in nahezu allen Baustoffen. Je nach Beschaffenheit und Baumaterial, wendet der Allzweckdübel das Funktionsprinzip eines Spreizdübels an, oder verknotet, wenn es sich nicht um massive Baustoffe zum Beispiel Hohllochziegel oder Gipskartonplatten handelt. Als randlose Ausführung, kann der Dübel dabei auch tiefer in Bohrloch eingeführt werden und ist damit bei höheren Putzstärken verwendbar. Bei höheren Gewichten in Baustoffen mit geringerer Tragkraft, ist ein Dübel mit Rand oder höherer Verankerungstiefe (z.B. unser fischer DuoPower lang) empfehlenswert.

Das Bohren ist für eine Montage mit Schrauben und Dübeln selbstverständlich. Ein Bohrer, der im Durchmesser dem Dübeldurchmesser entspricht, ist dabei ebenso wichtig, wie die saubere Ausführung der Bohrung. Diese sollte immer gerade und in der notwendigen Tiefe ausgeführt werden. Wie tief gebohrt werden muss, ist dabei zum einen Abhängig von der Dübellänge, als auch von der Einbringtiefe des Dübels. Der Allzweckdübel in der randlosen Ausführung kann nämlich durchaus tiefer in das Bohrloch eingesteckt werden, um eine Spreizung in dickeren Putzschichten zu vermeiden. In solchen Fällen muss die Bohrung entsprechend tiefer ausgeführt werden, als in den Zusatzinformationen angegeben. Darüber hinaus sollten zum Bohren stets scharfe Bohrer verwendet werden, die keine hohen Verschleißerscheinungen aufweisen. Sollten passende Bohrer benötigt werden, bieten wir in der Kategorie Bohrer und Bits hochwertige SDS-Hammerbohrer für den professionellen Anspruch mit PGM-Zertifizierung für eine geprüfte Bohrlochqualität.

Für eine fachgerechte Montage, ist es von wesentlicher Bedeutung, dass die passenden Schrauben in Bezug auf Länge und Durchmesser verwendet werden. Mit unseren Dübelschrauben fischer PowerFast II, bieten wir zu jedem Dübel die passenden Schrauben. Informationen zu der richten Schraubengröße, haben wir in den Zusatzinformationen aufgeführt. Bei unserem Universaldübel UX in randloser Ausführung, sollte die Schraubenlänge so gewählt werden, dass diese mindestens der Dübellänge plus der Stärke des Anbauteils und dem einfachen Durchmesser des Dübels. Zur Befestigung einer Wandleuchte dessen Montageplatte 2mm dick ist mit einem Dübel in der Größe Ø6x35mm bedeutet dies, dass die Schraube ca. 43mm (2mm + 35mm + 6mm) lang sein muss. Ob eine Senkkopfschraube oder eine Panhead-Schraube verwendet wird, spielt für die Länge eine untergeordnete Rolle und sollte immer vom Montageteil abhängig gemacht werden.

ACHTUNG: Bei einem Dübel sollte immer eine passende Schraube verwendet werden. Zu kurze Schrauben oder Schrauben mit einem zu geringen Durchmesser können das Funktionsprinzip des Dübels unter Umständen nicht ausreichend entfalten. Schrauben mit einem zu hohen Durchmesser können hingegen den Dübel aus Kunststoff beschädigen, so dass auch hier kein ausreichender Halt mehr sichergestellt werden kann.

Vorteile vom fischer Universaldübel UX

• Sicherer Halt in Vollbaustoffen dank kraftvoller Verspreizung
• Sicherer Halt auch in Hohl- und Plattenbaustoffen dank Verknotung
• Als Allzweckdübel auch für unbekannte Montageuntergründe geeignet
• Dank Verdrehsicherung wird Mitdrehen des Dübels im Bohrloch verhindert
• keine Spannungsschäden am Bohrlochrand dank spreizdruckfreiem Dübelhals
• Als randlose Ausführung zur unsichtbaren Vorsteckmontage geeignet

Anwendungsbeispiele für fischer Universaldübel UX

Für kleinere Montagen und Anbauteile mit geringem Gewicht, sind kleine Dübel und passende Schrauben völlig ausreichend. Spiegelhalterungen, Wandleuchten und Deckenleuchten, weisen in der Regel kein nennenswertes Gewicht auf. Mit einem Universaldübel sind solche Befestigungen sicher und einfach umsetzbar, unabhängig davon, aus welchem Material Wand und Decke errichtet wurden. Hier sind Dübel mit 6mm Durchmesser in der Regel die perfekte Wahl. Für höhere Belastungen durch Gewicht oder Zuglast bei einfachen Trockenbauwänden aus Gipskarton oder Hohlblocksteinen aus porösem Material, kann ein Dübel mit Rand ein Durchrutschen des Dübels beim Verknoten verhindern. In solchen Fällen sind fischer DuoPower Dübel besser geeignet. Um einen Bilderrahmen, eine Wanduhr oder eine Fotoleiste an die Wand zu hängen, sind die Universaldübel jedoch meist bedenkenlos verwendbar.

Dübel in der Größe Ø8x50mm sind die richtige Wahl, wenn das Montageteil mit dickeren, längeren Schrauben befestigt werden muss, denn diese weisen höhere Traglasten auf, als kleinere Schraube-Dübel-Kombinationen. Kleine Regale oder Schränke, die nicht mit allzu hohem Gewicht beladen werden, ebenso wie Rohrschellen oder auf dem Putz angebrachte Schaltkästen sind mögliche Objekte, die sehr gut mit einem 8mm Dübel montiert werden können. Der Universaldübel UX von fisher ist dabei perfekt, wenn es sich beim Mauerwerk um Kalksandlochstein, Porenbeton oder Hohlziegel handelt, denn im Gegensatz zum einfachen Spreizdübel, kann dieser Allzweckdübel durch das Verknoten auch bei nicht massiven Baustoffen verwendet werden und bietet auch bei unbekanntem Baumaterial einen dauerhaft sicheren Halt.

Für Wandregale, Hängeschranke und Sanitäreinrichtungen gilt, dass hier sowohl das Eigengewicht des zu montierenden Objekts, als auch das zusätzliche Gewicht durch Beladung oder Nutzung berücksichtigt werden muss. Aus diesem Grund sind zur Montage von Objekten mit höherem Gesamtgewicht Dübel und Schrauben mit einem größeren Durchmesser ratsam, um ein herabfallen zu verhindern. Auch bei geringeren Lasten, die jedoch stark durch Bewegung beansprucht werden, wie es bei TV-Halterungen der Fall ist. Mit einem 10mm Dübel oder größer, ist man bei solchen Befestigungen meist gut beraten, ersetzt jedoch nicht die Voraussetzungen der Montageanleitung, die stets beachtet werden sollten.

Für die Errichtung von Fassadenverkleidungen mit unseren Unterkonstruktionsprofilen, sollten je nach Gewicht der Fassadenplatten Dübel mit 10mm oder sogar 12mm Durchmesser eingesetzt werden. Die Universaldübel UX von fischer sind dabei die perfekte Wahl für jedes Mauerwerk und als randlose Ausführung ideal, wenn es sich bei der Wand um eine verputzte oder gedämmte Wand handelt, denn in diesen Fällen kann der Dübel tief genug eingesetzt werden, so dass ein Verspreizen oder Verknoten im Mauerwerk und nicht im Dämmstoff oder Putz erfolgt. So sind die hohen Traglasten des Dübels in der Wand gewährleistet und werden nicht durch die geringe Tragfähigkeit des Dämmstoffs oder Putzmaterial verringert. Wird ein Dübel tiefer in die Bohrung eingesetzt, muss eine längere Schraube verwendet werden, um die minimale Einschraubtiefe des Schraubengewindes in den Dübel zu erreichen.

HINWEIS: Wie viel Gewicht ein Dübel tragen kann, ist von vielen Faktoren abhängig. Hierzu zählen die Dübelgröße, die Größe und das Material der Schraube und vor allem die Beschaffenheit des Untergrundes, in dem der Dübel eingesetzt wird. Im Reiter Downloads haben wir zum Allzweckdübel eine Tabelle als PDF zum Download bereitgestellt, in dem die möglichen Lasten übersichtlich dargestellt werden.
