VDE-Seitenschneider 1000V

VDE-Seitenschneider nach DIN 5749 (IEC 60900)

Schutzisoliert bis 1000V AC ✓ Chrom-Vanadium-Stahl ✓ Gehärtete Schneiden ✓

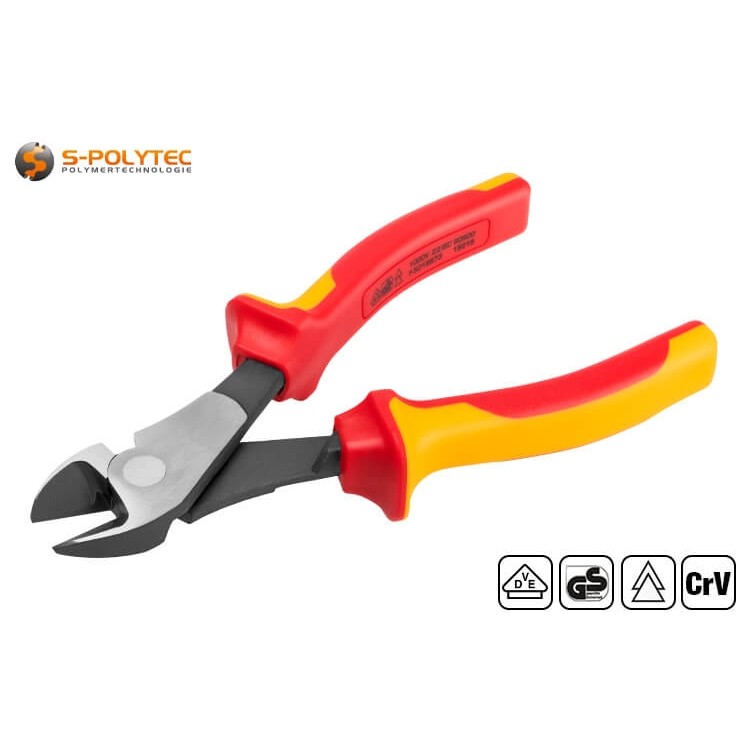

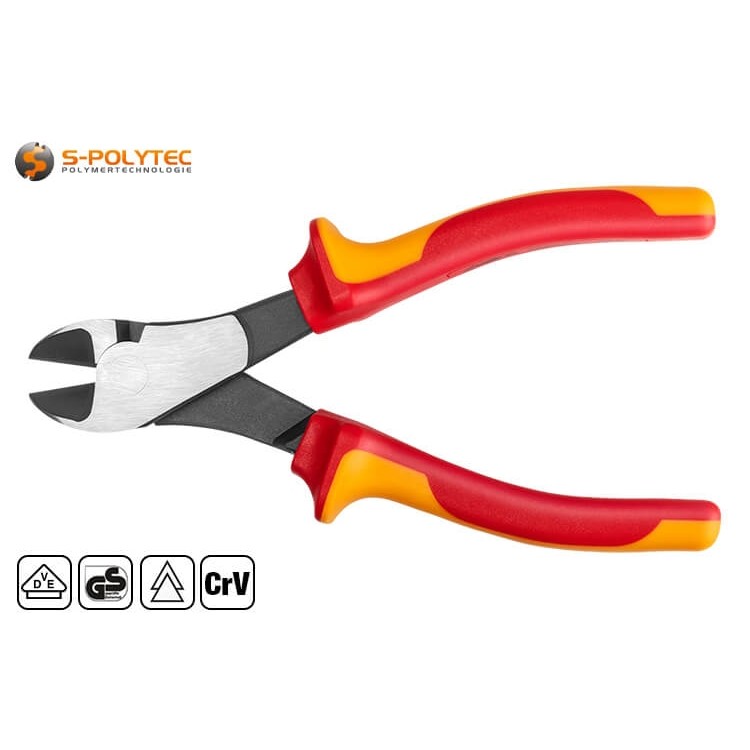

Unsere Högert VDE-Seitenschneider sind wahlweise in der Ausführung mit 160mm oder 180mm Gesamtlänge erhältlich. Die Seitenschneider verfügen über gefräste Präzisionsschneiden die zudem induktiv gehärtet sind, was die Lebensdauer der scharfen Keilschneiden erhöht. Auch die Herstellung aus legiertem Chrom-Vanadium-Stahl, welcher besonders stabil und hart ist, spricht für die hohe Qualität des Schneidwerkzeugs, welches sich aufgrund der hochwertigen Materialien und der sehr guten Verarbeitung an professionelle Anwender und Heimwerker mit höchsten Qualitätsansprüchen richtet. Bei den Griffen in rot-gelb handelt es sich um eine Schutzisolierung, welche den VDE-Standards gerecht wird und gewährleisten einen zuverlässigen Schutz bei Arbeiten unter Spannung bis 1000V AC (oder 1500V DC).

Die ergonomisch geformten Griffe liegen gut in der Hand und bestehen aus einer harten und einer weicheren Komponente, welche durch leichtes Nachgeben beim zusammendrücken der Zange ein angenehmeres Arbeiten ermöglichen. Die Breiten Kragen zur Vorderseite der Zange verhindern, dass man beim Arbeiten an elektrischen Anlagen von den Griffen abrutscht und in Kontakt mit den unisolierten Schneidbacken kommt.

Eigenschaften der isolierten VDE-Seitenschneider

Mit den hochwertigen VDE-Seitenschneidern von Högert, bieten wir eine hochwertige Zange für qualitätsbewusste Anwender in Industrie und Handwerk. Die Herstellung erfolgt nach der DIN 5749, welche für Seitenschneider maßgeblich ist und ungeachtet dessen, ob es sich dabei um Schneidwerkzeuge für den allgemeinen Bedarf oder speziell isolierte Seitenschneider handelt. Für die Sicherheit bei Arbeiten unter Spannung ist vielmehr die Einhaltung der IEC 60900 erforderlich, die eine Schutzisolation bis 1.000 Volt Wechselspannung bzw. 1.500 Volt Gleichspannung erfordert. Diese Anforderungen werden selbstverständlich von unseren VDE-Zangen erfüllt, und wird unter anderem durch den entsprechenden Aufdruck auf der Griffinnenseite belegt. Neben der IEC-Norm ist dort auch das VDE-Siegel für geprüfte Sicherheit aufgedruckt.

Die Bruchfestigkeit des Chrom-Vanadiums ist besonders gut im Vergleich zu anderen Legierungen. Chrom-Vanadium ist besonders stabil und hart, seine ausgesprochene Zähigkeit ist den meisten anderen Legierungen überlegen, weshalb bei hochwertigen Werkzeugen für den professionelle Gebrauch meist auf eine solche Stahl-Legierung gesetzt wird. Durch eine zusätzliche Härtung im speziellen Induktionsverfahren, wird bei unseren VDE-Seitenschneidern ein hoher Härtegrad von HRC 55 - 60 (Rockwellhärte) erreicht. Der wesentliche Unterschied bei den Größen der isolierten Seitenschneider liegt in der Kraftübertragung beim Schneiden von dickeren Kabeln und Einzeladern, was durch den längeren Hebelweg des Seitenschneiders mit 180mm Gesamtlänge leichter fällt. Darüber ist beim größeren Seitenschneider auch das Schneiden von harten Drähten möglich, die einen etwas höheren Durchmesser aufweisen, was auch auf die massivere Konstruktion der Backen zurückzuführen ist.

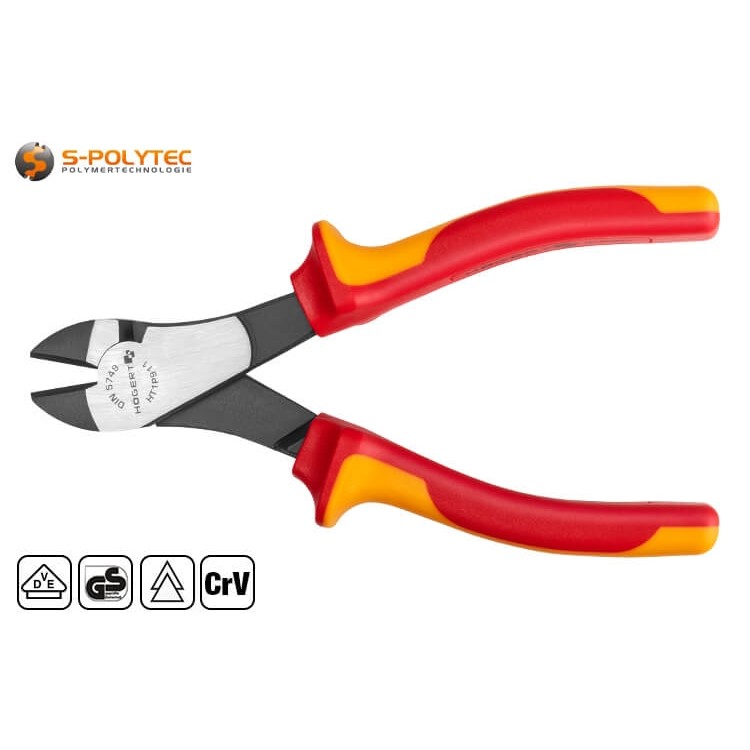

Der Griff unserer VDE-Zangen ist weit mehr als nur eine Schutzisolation vor elektrischer Spannung. Zwar dient dieser in erster Linie, Stromschläge bei Arbeiten an elektrischen Maschinen und Anlagen zu vermeiden, aber die Form und das Material haben ebenso erheblichen Einfluss auf die Handhabung und den Arbeitskomfort. Die Rot-Gelbe Farbe des Zwei-Komponenten-Kunststoffgriffs aus PVC, ist für Zangen mit Schutzisolierung nicht nur üblich, sondern erfüllt bei unseren VDE-Zangen noch einen weiteren Zweck. Die rote, härtere Komponente, welche das Metall vollständig umschließt, ist fest mit dem Stahl verbunden und gibt den nötigen Halt, auch bei höherem Pressdruck durch zusammendrücken der Zange und verleiht auch dem Kragen des Griffstücks die erforderliche Festigkeit. Die gelbe Weichkomponente hingegen gibt geringfügig nach, so dass der Druck optimal auf die gesamte Grifflänge verteilt wird und zudem ein angenehme Griffigkeit erreicht wird.

Spezifische Daten vom VDE-Seitenschneider 160mm

• Gesamtlänge: 160mm
• Schnittlänge: ca. 23mm
• Backenbreite: ca. 11,1mm
• Backenhöhe: ca. 10,7mm
• Kopfbreite: ca. 22,8mm
• Schnittleistung: max. 2,0mm (Draht hat), max. 3,8mm (Draht weich)
• Gewicht: ca. 203g

Spezifische Daten vom VDE-Seitenschneider 180mm

• Gesamtlänge: 180mm
• Schnittlänge: ca. 21mm
• Backenbreite: ca. 13,8mm
• Backenhöhe: ca. 11,1mm
• Kopfbreite: ca. 28,6mm
• Schnittleistung: max. 2,5mm (Draht hat), max. 3,8mm (Draht weich)
• Gewicht: ca. 260g

Anwendung und Handhabung von VDE-Seitenschneidern

Ein Seitenschneider ist ein Schneidwerkzeug für Kabel und Drähte bei dem die Keilschneiden nicht mittig, sondern seitlich an den Schneidbacken angeordnet sind. Die Schneiden aus induktiv gehärtetem Stahl sind keilförmig gefräst, so dass zur Außenseite eine Wate - auch Facette genannt - entsteht, die je geringer diese ausgeprägt ist, ein bündiges Abschneiden erlaubt. Beim Schneiden werden die Keilschneiden zusammengepresst, so dass diese durch den Kupferdraht durchgleiten und diese durchtrennen. Der maximale Leitungsdurchmesser ist dabei abhängig von der Länge der Schneiden, wobei auch ein Durchtrennen der Leitungen in kleineren Einzelschnitten möglich ist. Während sich ein Telefon- oder Koaxialkabel auch mit einem kleinen Seitenschneider noch sehr leicht mit einem einfachen Schnitt ablängen lässt, wird selbst ein größerer Seitenschneider bei einer Elektroleitung mit 5 Einzelandern im Leitungsquerschnitt 2,5mm² schon an seine Grenzen stoßen, so dass das NYM-J 5x2,5mm² in zwei oder drei Schnitten durchtrennt werden muss.

HINWEIS: Auch wenn es sich bei den VDE-Seitenschneidern um schutzisolierte Schneidwerkzeuge handelt, sollte das Schneiden von spannungsführenden Leitungen vermieden werden. Ist es hingegen nicht möglich eine Spannungsfreiheit herzustellen, so dass zwangsläufig unter Spannung gearbeitet werden muss, sollte eine solche Leitung niemals komplett in einem Durchgang durchtrennt werden, denn dies kann einen Kurzschluss herbeiführen, bei dem der hohe Kurzschlussstrom eine sehr hohe Hitzeentwicklung zur Folge hat, die selbst bei den hochwertigen Schneiden aus Chrom-Vanadium-Stahl Schäden durch Einkerbungen herbeiführen kann.

Beim Durchtrennen von Kabeln, Leitungen und Drähten erreicht man die bestmögliche Hebelwirkung, wenn man das Kabel so nah wie möglich am Gelenk platziert. Vor allem bei starren Einzeladern einer Kupferleitung mit einem höheren Nennquerschnitt, oder bei härterem Draht, wird auf diese Weise deutlich weniger Kraft benötigt, als wenn diese mit der Spitze des Seitenschneiders geschnitten werden sollen. In diesem Bereich ist die Backenbreite und Höhe am höchsten, was sich auch auf die Stabilität und Schnittgenauigkeit auswirkt. Der vordere Bereich der Schneiden eignet sich vor allem für Einzeldrähte. Die im Verlauf zum Griff schräg angeordnete Schneide, sowie die nach vorne verjüngenden Schneidbacken, erlauben ein sehr präzises arbeiten, beispielsweise, wenn Einzeldrähte innerhalb einer Abzweigdose, Gerätedose oder einem Schaltkasten gekürzt werden sollen.

Obgleich ein VDE-Seitenschneider aufgrund seiner Schutzisolation vorwiegend in der Elektroninstallation oder im Maschinen- und Anlagenbau verwendet wird, ist ein Seitenschneider ein unverzichtbares Werkzeug in jeder Werkzeugkiste oder Werkstatt, auch wenn Arbeiten unter Spannung auszuschließen sind. Die robusten, scharfen Schneiden sind beispielsweise ideal, um Bowdenzüge von Schaltungen und Seilzugbremsen bei Fahrrädern und E-Bikes einzukürzen. Paketumreifungen oder Kabelbinder aus Kunststoff zu schneiden, ebenso wie Schweißdrähte unterschiedlichster Art zum Verschweißen von Kunststoffen oder beim Elektrodenschweißen zu kürzen. Zum Basteln in der Hobbywerkstatt mit Eisendraht und feinen Blechen, kann ein Seitenscheider abermals das ideale Schneidwerkzeug sein. Für die meisten Anwendungen ist Schutzisolierung nach IEC 60900 völlig unnötig, aber gerade die breiten Kragen der Soft-Griffe, welche ein Abrutschen zum Zangenkopf verhindern, bieten nicht nur einen effektiven Schutz vor einem elektrischen Schlag, sondern erhöhen auch den Arbeitskomfort im Umgang mit Zangen, wie einem Seitenschneider.

Anwendungsbeispiele für die isolierten VDE-Seitenschneider

• Der VDE-Seitenschneider ist ein unverzichtbares Werkzeug bei der Elektroinstallation
• Die Seitenschneider eignen sich zum Schneiden von Kabeln, Elektroleitungen und Einzeladern
• Dank der massiven Bauweise aus gehärtetem CrV-Stahl können auch dünne Bleche geschnitten werden
• Seitenschneider eignen sich zum Kürzen von Holz- und Gewindeschrauben in geringem Kern-Durchmesser
• Seitenschneider können zum Schneiden von Kabelbindern, Umreifungsbändern und Lochband verwendet werden
• Ein Seitenschneider ist ideal für das Ablängen von Kunststoff-Schweißdrähten und Schweißstäben

ACHTUNG: Die Unversehrtheit der Kunststoffisolation ist von großer Bedeutung und sollte daher vor jeder Verwendung auf Beschädigungen der Isolationsschicht der Griffe überprüft werden. Beschädigte Seitenschneider dürfen nicht weiter bei Arbeiten an elektrischen Anlagen verwendet werden. Es besteht Lebensgefahr.

Daten zum isolierten Kraft-Seitenschneider nach IEC 60900

• Produktart: Zange
• Material (Griff): 2-Komponenten PVC
• Material (Backen): legierter Chrom-Vanadium-Stahl
• Härte (Backen): HRC 55 - 60
• Farbe: Rot-Gelb
• Schutzisolation (AC): Bis 1000 Volt gemäß IEC 60900
• Schutzisolation (DC): Bis 1500 Volt gemäß IEC 60900
• VDE-Geprüft: Ja, VDE-Prüfsiegel aufgedruckt
• Gesamtlänge: 160mm oder 180mm
• Ergonomisch geformt: Ja
• Einhandbedienung: Ja (beidseitig)
