Eckverbinder für Konstruktionsprofile (innenliegend)

Eckverbinder für Innen- und Außenecken von Konstruktionsprofilen

Inkl. Madenschrauben ✓ Innenliegende Montage ✓ 3 Größen erhältlich ✓

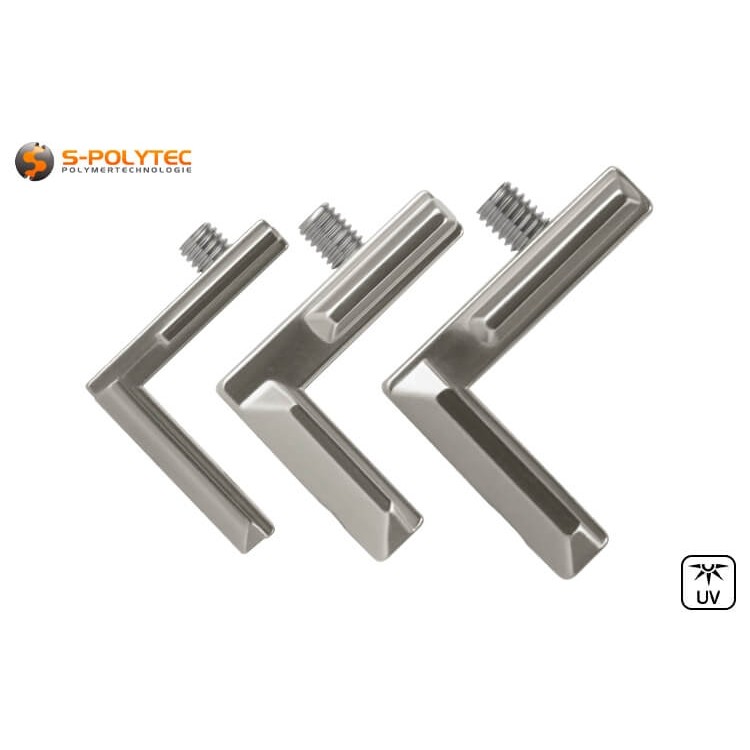

Die Eckverbinder zur rechtwinkligen Verbindung von Konstruktionsprofilen sind in drei Versionen entsprechend der Größen unserer Konstruktionsprofile erhältlich. Diese können sowohl für Innenecken als auch Außenecken zur Verbindung von Konstruktionsprofilen eingesetzt werden und sind daher ideal für Grundkonstruktionen und Rahmen oder zur Verstärkung mit Querprofilen bei größeren Konstruktionen. Selbst bei bestehenden Konstruktionen, ebenso wie bei Systemprofilen anderer Hersteller, können die Profilverbinder verwendet werden. Dabei ist lediglich auf die Ausführung von Nutbreite und Nuttiefe zu achten um sicherzustellen, dass der Eckverbinder in die Nut eingeschoben werden kann. Durch die innerhalb der Profilnut verlaufende Montage und der Befestigung mit kopflosen Madenschrauben, erfolgt die Eckverbindung komplett innenliegend.

Die massiv gefertigten Eck-Profilverbinder tragen zu einer sicheren Konstruktion bei, die sich durch eine hohe Festigkeit gegen Zuglast oder mechanische Bewegungsbeanspruchung auszeichnet. Mit der Herstellung aus vernickeltem Zinkdruckguss weisen die Eckverbinder eine ausgesprochen hohe Härte und eine sehr gute Korrosionsbeständigkeit auf. Auch die Gefahr einer Kontaktkorrosion mit Aluminium ist sehr gering, selbst dauerhaft in feuchten Umgebungen. Die vernickelte Oberfläche trägt dabei zu einer dauerhaften Beständigkeit gegen Korrosion bei und bewirkt zudem eine ansprechendere Optik, auch wenn dies aufgrund der verdeckten Montage im Profil nur eine untergeordnete Rolle spielt.

Lieferumfang:

• 1 x Inneneckverbinder aus Zinkdruckguss (in gewählter Größe)

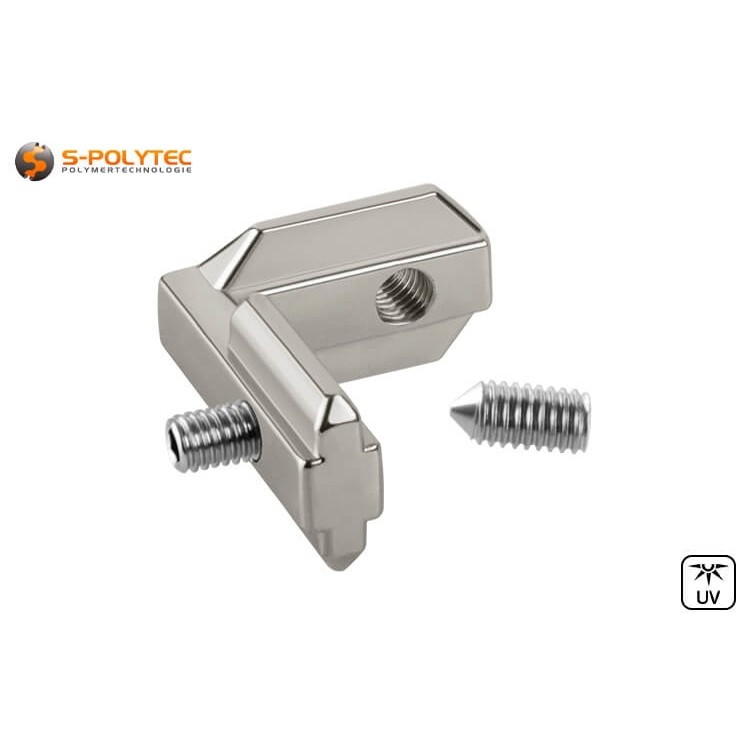

• 2 x Madenschrauben (M5 bzw. M6)

HINWEIS: Die innenliegenden Eckverbinder können auch zur Befestigung von Nutenprofilen anderer Hersteller eingesetzt werden. In diesem Fall sollte aber auf die Nutbreite und Nuttiefe geachtet werden, damit sich der Verbinder auch problemlos in die Nut einführen und festschrauben lässt.

Eigenschaften der innenliegenden Eckverbinder

Die Eckverbinder eignen sich für Winkelverbindungen von Innenecken und Außenecken im 90°ree; Winkel bei Konstruktionsprofilen in identischer Profilausführung. Die drei verschiedenen Größen, die in unserem Shop erhältlich sind, entsprechen in der Nutbreite und Tiefe den Konstruktionsprofilen. Das bedeutet, dass der kleine Verbinder mit 6mm Nut für das Alu-Profil in 20x20mm Nut6, der mittlere mit geringere Verbinderstärke für das Profil in 30x30mm Nut8 und der kräftigere für das 40mm Konstruktionsprofil verwendet werden kann. Die Eckverbinder können darüber hinaus auch mit anderen Systemprofilen kombiniert werden. Hierbei ist jedoch auf die Nutbreite und Tiefe zu achten, denn diese Werte sind wichtig, damit der Verbinder in die Nut eingeschoben und mit den zugehörigen Schrauben befestigt werden können. Für hohe Belastbarkeiten dient eine breite Auflagefläche, die die Nutauszugslast über einen breiten Bereich verteilt. Um eine sichere Profilverbindung sicherzustellen, werden die Profile aus Zinkdruckguss hergestellt, dass sich durch eine hohe Materialhärte für eine optimale Festigkeit auszeichnet. Die Oberflächen sind vernickelt. Dadurch wird eine sehr gute Korrosionsbeständigkeit erreicht und erlaubt somit einen Einsatz im Innen- aber auch im Außenbereich, ohne dass sich Witterungseinflüsse auf die Haltbarkeit und Optik der Konstruktion auswirken.

Die innenliegenden Eckverbinder werden mit einer Madenschraube auf jeder Seite der Profile festgeschraubt. Diese gehören zum Lieferumfang enthalten damit die Montage sofort losgehen kann. Das Besondere an einer Madenschraube ist der kopflose Schraubenantrieb mit einem durchgehenden Gewindebereich. Durch diese Befestigungslösung ist es möglich, die Verbindung komplett innerhalb des Profils integriert auszuführen. Das hat nicht nur einen optischen Vorteil, denn auch die Montage von Möbelplatten oder Verkleidungen eines Fahrrad-Unterstands im Außenbereich mit wetterfesten Platten, wird durch überstehende Schraubenköpfe nicht behindert. Die Länge, ebenso wie die Gewindedurchmesser der Schrauben, variieren in Abhängigkeit von der Größe des Eckverbinders.

Spezifische Abmessungen der Inneneckverbinder

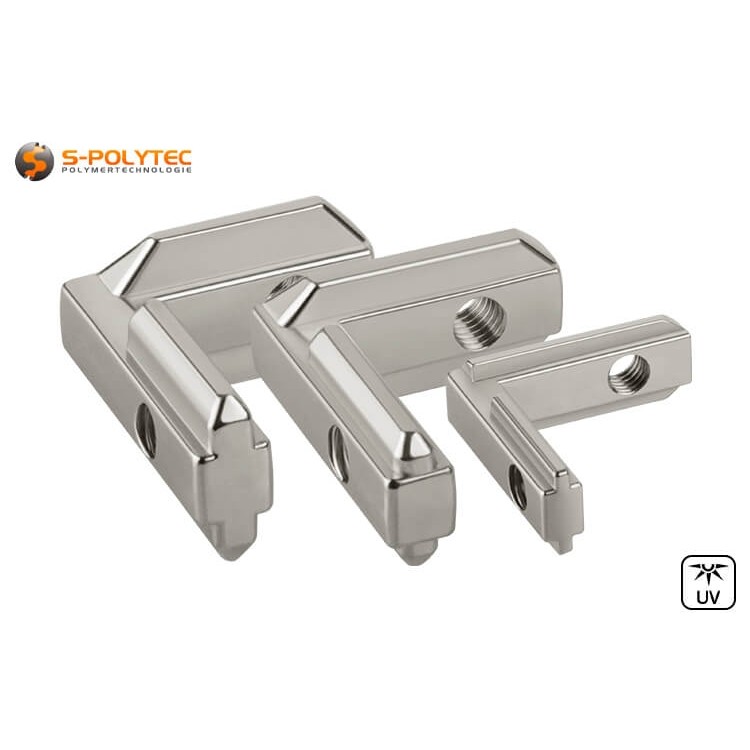

• Innen-Außeneckverbinder für 20x20mm Nut6 Maße: ca. 25,9x24,7mm, Nuttiefe: ca. 4,3mm, Nutbreite: 6mm, Ø Gewinde: M5, Gewicht: 10g (inkl. Madenschrauben)
• Innen-Außeneckverbinder für 30x30mm Nut8 Maße: ca. 37,0x30,9mm, Nuttiefe: ca. 7,3mm, Nutbreite: 8mm, Ø Gewinde: M6, Gewicht: 32g (inkl. Madenschrauben)
• Innen-Außeneckverbinder für 40x40mm Nut8 Maße: ca. 37,0x30,9mm, Nuttiefe: ca. 8,3mm, Nutbreite: 8mm, Ø Gewinde: M6, Gewicht: 38g (inkl. Madenschrauben)

Montage von Konstruktionsprofilen mit Eckverbindern

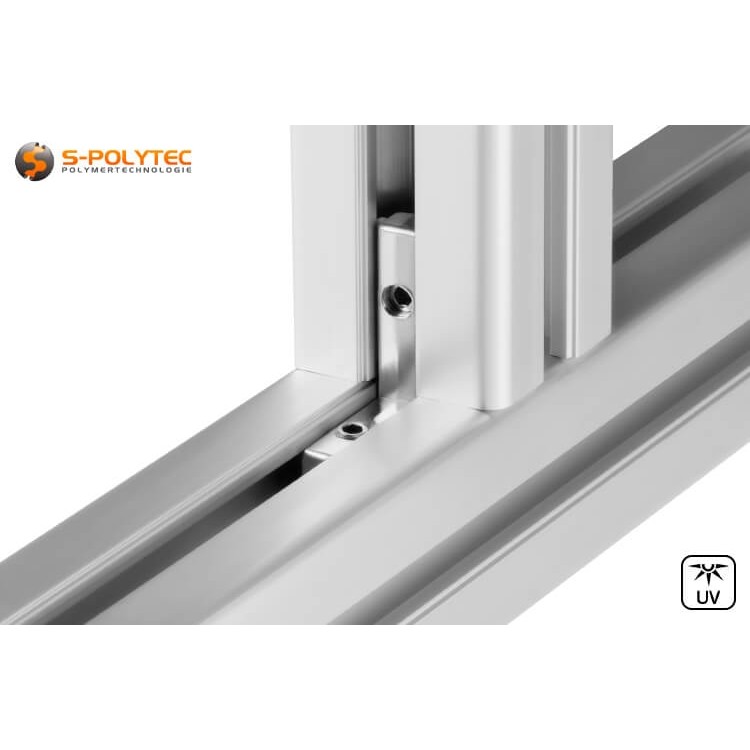

Die Eckverbinder werden innerhalb der Nutenprofile verwendet. Das bedeutet, dass die Enden der Profile für den Moment des Einsetzens der innenliegenden Verbinder frei zugänglich sein müssen. Wir empfehlen, die Madenschrauben schon vorher ein kleines bisschen in das vorgesehen Gewinde des Verbinders einzudrehen, denn das vereinfacht das Festschrauben ein wenig. Danach führt man den Verbinder mit der kürzeren Seite in die Profilnut ein. Dabei ist darauf zu achten, an welcher Position das abzweigende Profil angebracht werden soll und ob der Verbinder auch bis zu der gewünschten Stelle in der Nut verschoben werden, ohne durch andere Komponenten behindert zu werden. Abschließend kann das zweiter Profil mit dem Querschnitt auf den Verbinder aufgesteckt und alles mit einem Inbus®-Schlüssel fest verschraubt werden.

Das Aussehen bei einer sichtbaren Konstruktion spielt, je nach persönlichem Anspruch eine große Rolle. Nicht umsonst entscheidet man sich ja für einen innenliegenden Eckverbinder, der die Optik nicht beeinträchtigt. Damit das Profil, welches mit der Schnittkante zur Oberfläche des zweiten Profils angebracht wird, bündig abschließt, sollte dieses in einem exakten rechten Winkel gesägt und die Kanten entgratet werden. Auch wenn sich die Alu-Profile problemlos von Hand mit einer Bügelsäge sägen lassen, empfehlen wir eine Kapp- und Gehrungssäge für den Zuschnitt. Oder Sie bestellen die Profile einfach direkt im millimetergenauen Zuschnitt über unseren Zuschnitt-Konfigurator.

TIPP: Die Verbinder sind in erster Linie zur Befestigung von Konstruktionsprofilen im rechten Winkel gedacht, können aber durchaus auch zweckentfremdet eingesetzt werden, beispielsweise um Seilspannsysteme durch das Loch für die Montage zu spannen, oder um Objekte mit Gewindeschrauben in das Gewinde des Eckverbinders zu befestigen oder um Leitungen für eine Beleuchtung mit einem Kabelbinder zu fixieren.

Die Eckverbinder sind in erster Linie zur Konstruktion von rechtwinkligen Profilverbindungen für Gehäuse, Gestelle oder Rahmen gedacht und stellen eine sichere und Feste Schraubverbindung sicher. Darüber hinaus sind die Innenliegenden Verbindungsstücke innerhalb der Profilnut frei positionierbar, so dass diese zur Verstrebung größerer Konstruktionen, oder Verstärkung von Profilrahmen eingesetzt werden, die einer höheren Belastung durch Gewicht oder mechanische Beanspruchung ausgesetzt sind. Dadurch, dass die Verbinder zu jeder Zeit gelöst und in der Nut verschoben werden können, sind modulare und variable Regalsysteme möglich, die sich jederzeit an die sich ändernden Gegebenheiten anpassen lassen. An den Verbindern muss aber nicht zwangsläufig ein weiteres Profil verschraubt werden. Durch das Innengewinde des herausragenden Elementes können auch Drähte oder Seile gespannt werden. Ein möglicher Einsatzzweck wäre eine nahezu unsichtbare Rankhilfe bestehend aus einem Nylonseil für Kletterpflanzen, wie Efeututen oder eine Monstera. Werden die Konstruktionen im Möbelbau verwendet, könnten auch Zuleitungen von Leuchten, in der Nut verlegte LED-Stripes oder Ladekabel für Smartphones mit einem Kabelbinder am Eckverbinder fixiert werden um eine sichere Zugentlastung zu bewirken. Im Grunde ist die Nutzung und Zweckentfremdung lediglich durch die eigene Phantasie und Kreativität bei der Umsetzung von Heimwerker-Projekten beschränkt.

Anwendungsbeispiele für unsere Verbinder für Innen- & Außenecken

• Die Eckverbinder können zur Konstruktion bei Regalsystemen mit variablen Böden eingesetzt werden
• Durch die innenliegende Montage ist eine unsichtbare Eckverbindung der Konstruktionsprofile möglich
• Bei höheren Beanspruchungen können innenliegende Verbinder mit Befestigungswinkeln kombiniert werden
• Durch die verdeckte Montage ist eine Verkleidung mit Kunststoff oder Holzplatten uneingeschränkt möglich
• Die filigranen Eckverbinder sind ideal zum Spannen von Drähten, Seilen und Schnüren als z.B. Rankhilfe

Technische Daten der Eckverbinder für Konstruktionsprofile

• Werkstoff: Zinkdruckguss (rostfrei)
• Farbe: Silber
• Ausführung: 20x20 Nut6, 30x30 Nut8 bzw. 40x40 Nut8
• Montageart: Innenliegend
• Gesamtlänge: ca. 25,9mm bzw. 37,0mm
• Gesamthöhe: ca. 24,7mm bzw. 30,9mm
• Einschubhöhe: ca. 4,3mm, 7,3mm bzw. 8,3mm
• Nutenbreite: Nut 6 bzw. Nut 8
• Lochanzahl: 2
• Ø Gewinde: M5 bzw. M6
• Schraube: Madenschrauben (enthalten)
• Gewicht: ca. 10g, 32g bzw. 38g (inkl. Madenschrauben)
• UV-Beständigkeit: Sehr gut
• Witterungsbeständigkeit: Sehr gut
• Korrosionsbeständigkeit: Sehr gut
