Profilverbinder für Konstruktionsprofile

Profilverbinder zu Verlängerung von Konstruktionsprofilen

Inkl. Madenschrauben ✓ Verzinkter Stahl ✓ Verschiedene Größen ✓

Die Profilverbinder zur Verlängerung von Konstruktionsprofilen sind in unterschiedlichen Größen, passend zu unseren Profilausführungen erhältlich. Dank der Kompatibilität mit den meisten gängigen Systemprofilen, können die massiven Verbindungsstücke auch für Konstruktionsprofile anderer Marken und Hersteller mit entsprechender Nutbreite und Nuttiefe eingesetzt werden. Die Montage erfolgt innenliegend mit je vier Madenschrauben, die in entsprechender Menge enthalten sind und mit einem einfachen Inbus®-Schlüssel eingeschraubt werden.

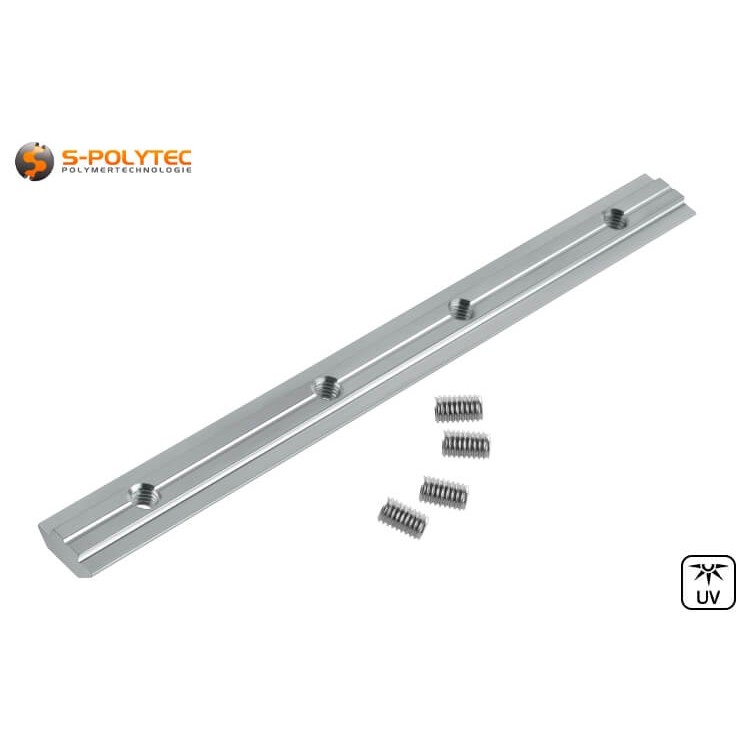

Dank der Herstellung aus massivem Stahl gewährleisten die Profilverbinder eine sichere und belastbare Verbindung von zwei Konstruktionsprofilen. Verzinkter Kohlenstoffstahl ist dabei im Vergleich zu einem Edelstahl keineswegs als minderwertig zu betrachten. Eher im Gegenteil, denn der Kontakt zwischen Edelstahl und Aluminium kann bei Einwirkung von Feuchtigkeit eine Kontaktkorrosion begünstigen, obwohl es sich bei den beiden Metallen eigentlich um ausgesprochen korrosionsbeständige Werkstoffe handelt. Durch die Verzinkte Oberfläche wird das Risiko auf ein Minimum verringert.

Lieferumfang:

• 1 x Profilverbinder aus Kohlenstoffstahl (in gewählter Größe)
• 4 x Madenschrauben (M5 bzw. M6)

HINWEIS: Wenn die Profilverbinder für Konstruktionsprofilen anderer Hersteller verwendet werden sollen, muss auf die Nuttiefe und Nutbreite geachtet werden, um sicherzustellen, dass sich der Verbinder in die offene Nut einschieben lässt.

Eigenschaften der Profilverbinder aus verzinktem Stahl

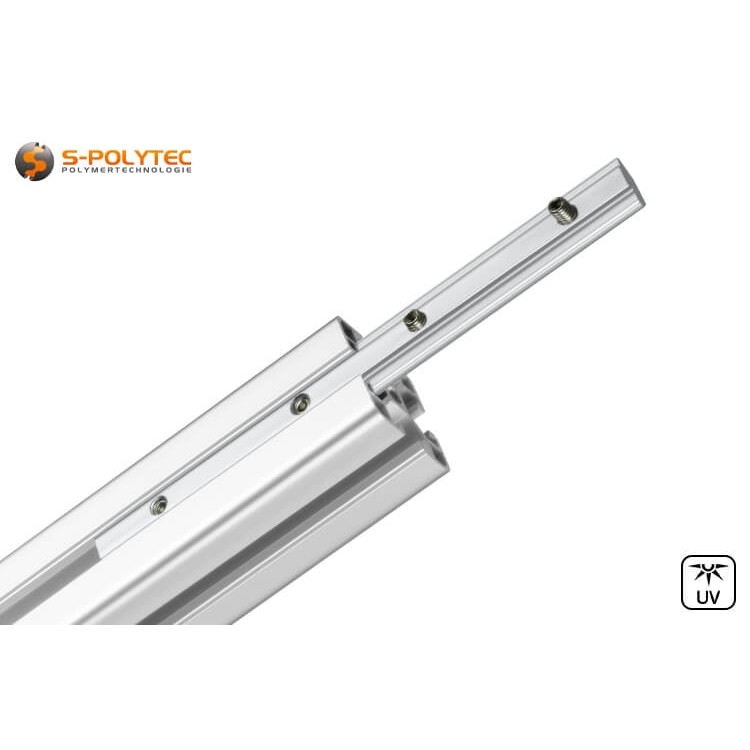

Die Profilverbinder aus verzinktem Kohlenstoffstahl sind bei uns in drei verschiedenen Größen, passend zu den drei unterschiedlichen Konstruktionsprofilen, die wir in unserem Onlineshop anbieten, erhältlich und in Breite und Höhe perfekt auf die Nuten der Profile abgestimmt. Damit ist gewährleistet, dass die Verbinder perfekt in die Nutenschiene eingeschoben und eine optimale Klemmkraft beim Anziehen der Schrauben erreicht wird, um eine dem Profil entsprechende Belastbarkeit sicherzustellen.

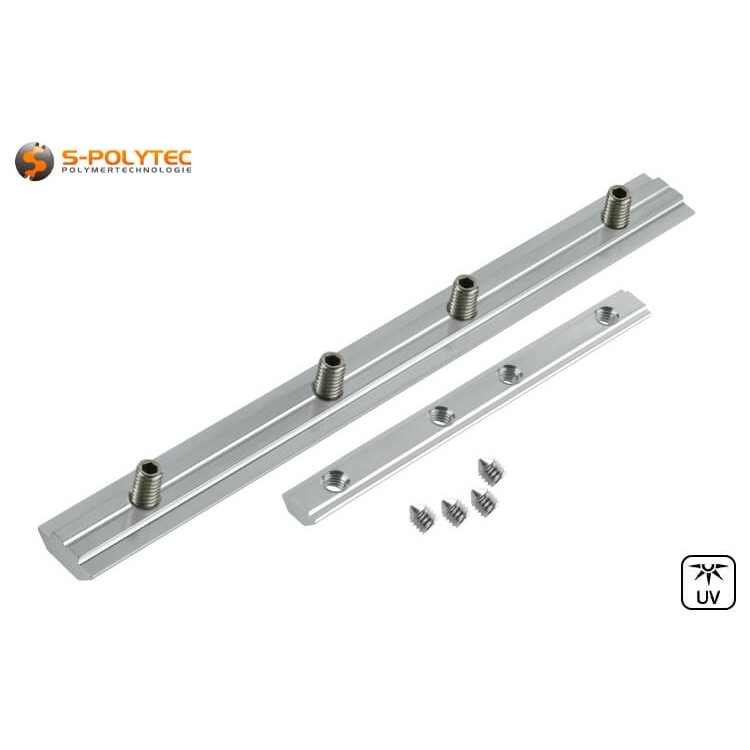

Befestigt werden die innenliegenden Profilverbinder mit vier Madenschrauben, die im Lieferumfang enthalten sind. Dabei handelt es sich um kopflose Gewindeschrauben mit Innensechskant-Antrieb. Das Besondere dieser speziellen Schraubenkonstruktion ist, dass diese vollständig in das Gewinde der Profilverbinder eingedreht werden können. Daraus ergeben sich gleich zwei Vorteile. Zum einen wird die Profiloberfläche nicht durch einen Schraubenkopf gestört, was unter anderem bewirkt, dass auch eine Verkleidung der Konstruktion ermöglicht, die nicht durch eine überstehende Schraube beeinträchtigt wird. Zum anderen kann der Profilverbinder auch in Konstruktionsprofile mit geringfügig höherer Nuttiefe eingesetzt und sicher verschraubt werden, um eine belastbare Profilverlängerung zu erreichen. Die Innengewinde innerhalb des Verbindungsstücks sind auf der Länge so angeordnet, dass eine perfekte Verteilung der Kräfte gegeben ist, welche auf die Verbindung der Profile einwirkt. Auch die Gewindegröße ist auf die Breite der Profilverbinder abgestimmt, um eine maximal mögliche Festigkeit der Konstruktion zu erreichen. Der Durchmesser variiert hierbei zwischen Ø M5 für das Nut 6 Verbindungsstück und Ø M6 für die beiden Ausführungen für Konstruktionsprofile mit 8mm Nutbreite.

Spezifische Abmessungen der Profilverbinder

• Profilverbinder für 20x20mm Nut6 Länge: 100mm, Höhe: ca. 4,3mm, Nutbreite: 6mm, Ø Gewinde: M5, Gewicht: 28g (inkl. Madenschrauben)
• Profilverbinder für 30x30mm Nut8 Länge: 180mm, Höhe: ca. 5,8mm, Nutbreite: 8mm, Ø Gewinde: M6, Gewicht: 97g (inkl. Madenschrauben)
• Profilverbinder für 40x40mm Nut8 Länge: 180mm, Höhe: ca. 9,0mm, Nutbreite: 8mm, Ø Gewinde: M6, Gewicht: 172g (inkl. Madenschrauben)

Montage von Konstruktionsprofilen mit Profilverbindern

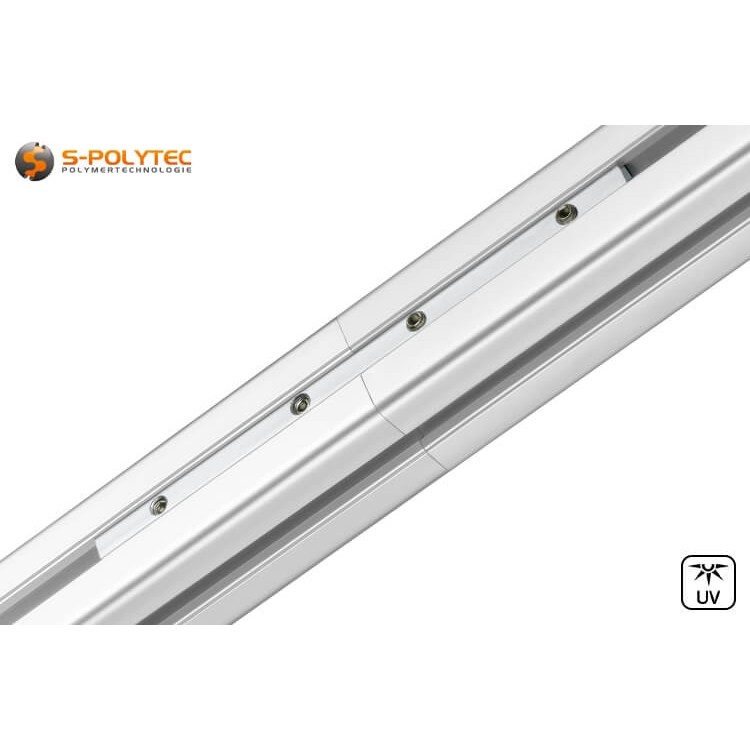

Profilverbinder werden, wie der Name schon vermuten lässt, zur Verbindung von Konstruktionsprofilen eingesetzt. Bei den massiven Verbindungsstücken ist so eine Verlängerung unserer Profile möglich, wobei die Stabilität der Gesamtkonstruktion gewährleistet ist. Dazu werden die Profilverbinder bis zur Hälfte in die Nut des Profils eingeschoben und mit den mitgelieferten Madenschrauben fest in der Profilnut fixiert. Im Anschluss kann ein weiteres Profil auf das herausragende Stück des Stahlverbinders aufgeschoben und ebenfalls mit den Madenschrauben fest in Position gehalten werden. Für das Festdrehen der Madenschraube ist lediglich ein Innensechskant-Schlüssel erforderlich, dessen Größe sich nach der Größe des Antriebs richtet.

Damit die Verbindung der Profile auch optisch einen perfekten Übergang aufweist, sollten die Zuschnitte gerade und im rechten Winkel ausgeführt werden. Nur so ist sichergestellt, dass alle vier Seiten des quadratischen Profils bündig aneinandergrenzt. Ein zusätzliches Entgraten der Sägekanten kann bei Bedarf ebenfalls hilfreiche sein. Mit einer Kappsäge und einem Sägeblatt, dass für den Zuschnitt von Leichtmetallen wie Aluminium geeignet ist, erzielt man die besten Resultate. Alternativ können die Profile bei uns auch direkt im millimetergenauen Zuschnitt bestellt werden.

TIPP: Die Profilverbinder verteilen hohe Lasten innerhalb des Profils viel besser als Nutensteine und können somit auch durchaus zur Montage von schwereren Gerätebauteilen, Lampen, oder sonstigen Anbauteilen zweckentfremdet werden.

Innenliegende Profilverbinder sind die beste Option um ein Konstruktionsprofil zu verlängern, ohne dass sich dies auf das Erscheinungsbild der Konstruktion auswirkt. In den meisten Fällen genügt der Einsatz eines einzelnen Verbinders. Für sehr hohe Festigkeiten der Profilverlängerung kann das Verschrauben eines zweiten Profilverbinders zweckdienlich sein, vor allem, wenn aus optischen oder konstruktionstechnischen Gründen keine quer angeordneten Zwischenstreben zur Verstärkung vorgesehen oder möglich sind. Auch bei Konstruktionen, die abschließend verkleidet werden sollen, beispielsweise als Maschinenabdeckung, als Sichtschutz oder als Unterstand für Fahrräder und Mülltonnen, sind innenliegende Profilverbindungen mit Madenschrauben von Vorteil, denn dadurch ist gewährleistet, dass die Platten bündig auf der Profiloberfläche Aufliegen und nicht durch Schraubenköpfe behindert werden.

Anwendungsbeispiele für unsere innenliegende Profilverbinder

• Die Profilverbinder können zur Verbindung zwei identischer Konstruktionsprofile eingesetzt werden
• Durch die innenliegende Profilverbindung wird das Aussehen der Konstruktionsprofile nicht gemindert
• Bei Konstruktionen mit Profilen in der Wandmontage sind innenliegende Profilverbinder die Beste Option
• Durch kopflose Madenschrauben sind vollflächige Verkleidungen und Abdeckungen von Konstruktionen möglich
• Die Profilverbinder verteilen hohe Lasten innerhalb der Nut des Profils viel besser als Nutensteine

Technische Daten der Profilverbinder für Konstruktionsprofile

• Werkstoff: Kohlenstoffstahl (verzinkt)
• Farbe: Silber
• Ausführung: 20x20 Nut6, 30x30 Nut8 bzw. 40x40 Nut8
• Montageart: Innenliegend
• Gesamtlänge: 100mm bzw. 180mm
• Nutenbreite: Nut 6 bzw. Nut 8
• Gesamthöhe: ca. 4,3mm, 5,8mm bzw. 9,0mm
• Lochanzahl: 4
• Ø Gewinde: M5 bzw. M6
• Schraube: Madenschrauben (enthalten)
• Gewicht: 28g, 97g bzw. 127g (inkl. Madenschrauben)
• UV-Beständigkeit: Sehr gut
• Witterungsbeständigkeit: Sehr gut
• Korrosionsbeständigkeit: Gut
