Alu Konstruktionsprofil 20x20, Nut6 Silber (eloxiert)

Konstruktionsprofil aus eloxiertem Aluminium - 20x20, Nut6 I-Typ

Kompatibel zu I-Typ Systemprofilen ✓ 100% Wetterfest ✓ Für Innen & Außen ✓

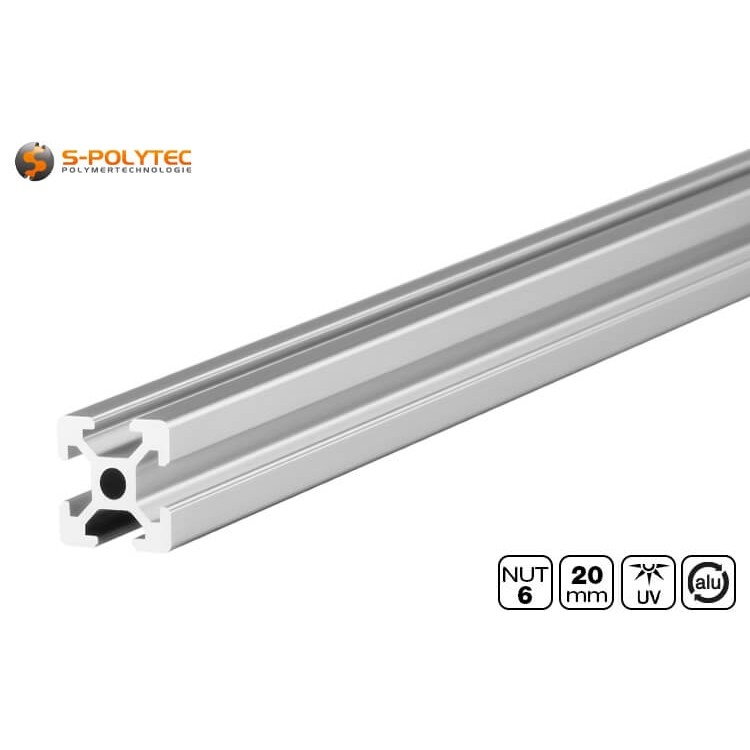

Unsere silbernen Konstruktionsprofile 20x20 Nut 6 sind kompatibel mit I-Typ Systemprofilen. Die Aluprofile werden aus eloxiertem Aluminium in 20mm x 20mm gefertigt und verfügen über vier Nuten mit 6mm Breite. Die silbernen Oberflächen der Alu Profile sind glatt und tragen durch die seidenmatte Eloxalschicht zu einer schönen Optik bei. Durch das Eloxieren wird zudem die ohnehin schon sehr gute Korrosionsbeständigkeit gesteigert, so dass die Konstruktionsprofile allen Witterungsverhältnissen standhalten und damit auch für Dauergebrauch im Freien geeignet sind. Gerade in Kombination mit unseren deutlich tragfähigeren 30mm oder 40mm Systemprofilen, oder mit bestehenden Profilkonstruktionen aus I-Typ Systemprofilen, tragen die kleinen Profile als zusätzliche Verstrebung zu einer erheblichen Steigerung der Stabilität von Konstruktionen zur Überdachung, als Sichtschutz oder als individuelle Möbel im Garten bei. Unsere Konstruktionsprofile sind zum Schutz vor Beschädigungen bei der Bearbeitung vollflächig mit einer Schrumpffolie ausgestattet.

Angesichts der Profilstärke von 1,5mm fällt das Eigengewicht der Systemprofile sehr gering aus, kann aber dennoch durch vergleichsweise hohe Werte für die Widerstandsmomente, sowie Flächenträgheitsmomente überzeugen. Möglich wird dies durch eine besonders hochwertige EN AW 6063 T5 Aluminium-Legierung. Dadurch lassen sich die Profile sehr einfach bearbeiten um unzählige Do-it-yourself Projekte im Innen- wie Außenbereich umzusetzen.

HINWEIS: Die Profile sind 100% kompatibel mit Aluprofilen des Typs I, beispielsweise item®-Systemprofilen. Um die Einsatzmöglichkeiten des kleinen Konstruktionsprofiles in 20x20mm zu erhöhen, führen wir in unserem Onlineshop auch jede Menge Zubehör, von Nutsteinen mit Innengewinde, Profilverbindern, Eckverbindern, oder auch Bügelgriffe und Scharniere in verschiedenen Ausführungen passend zum 6mm Nut-System zu günstigen Staffelpreisen.

Eigenschaften des Konstruktionsprofils 20x20 Nut6 in Silber eloxiert

Die Aluminium Konstruktionsprofile in 20x20mm Nut 6, werden aus einer hochwertigen und enorm biegesteifen Legierung des Typs EN AW 6063 T5 gefertigt, welche sich durch eine sehr gute Eigensteifigkeit, sowie eine hervorragende Beständigkeit gegen Korrosion auszeichnet. Die silberfarbenen Oberflächen der kompakten Systemprofile sind ebenmäßig glatt. Durch das Annodisieren entsteht im Gegensatz zu nicht veredeltem Aluminium eine homogene Oberfläche in seidenmattem Glanz. Das Eloxieren hat neben der deutlich gleichmäßigen Farbgebung der Oberflächen auch den Vorteil, dass eine dünne Schutzschicht gebildet wird, die die ohnehin sehr gute Korrosionsbeständigkeit der Aluminiumprofile nochmal erhöht. Dadurch sind unsere Konstruktionsprofile auch für den dauerhaften Gebrauch im Außenbereich geeignet, ohne dass sich Witterungseinflüsse auf die Oberflächenqualität oder Belastbarkeit auswirkt. Die im Querschnitt quadratischen Profile haben für Systemprofile des Typ-I abgerundete Außenecken, und somit die Kombination zu allen anderen I-Typ Alu-Profilen ermöglichen. Die runden Ecken dienen jedoch vorwiegend dem Aussehen und tragen so zu einer ansprechenden Optik bei. Bei unseren Konstruktionsprofilen mit 20mm Breite beträgt der Radius 1,5mm.

Bei den Konstruktionsprofilen aus 6063 T5 Aluminium, handelt es sich um sehr leichte aber ausgesprochen stabile Systemprofile mit sehr kompakten Abmessungen. Die Konstruktion des Profils ist ausgesprochen filigran gehalten, was in erster Linie auf eine Profilstärke von 1,5mm zurückzuführen ist. Mit einem Eigengewicht lediglich 461 Gramm pro Meter sind besonders leichte Konstruktionen möglich und somit perfekt für alle Anwendungen, wo jedes Gramm zählt. Zum Beispiel um maßgeschneiderte Rahmen für mobile Roboter oder Drohnen zu bauen. Auf Steifigkeit der Konstruktionen muss jedoch keineswegs verzichtet werden. Tatsächlich fällt der Wert für das Trägheitsmoment (I_x, I_y), welches Aufschluss über die Verdrehfestigkeit gibt mit 0,71cm⁴ im direkten Vergleich mit anderen Profilen mit 20mm Breite sogar sehr hoch aus. Auch das Widerstandsmoment (W_x, W_y) ist mit 0,71cm³ beachtenswert. Ein höheres Widerstandsmoment bedeutet, dass das Profil größere Biegemomente aufnehmen kann, ohne zu versagen oder stark zu verformen.

Die Konstruktionsprofile werden für uns in einer Länge von 2005mm im Strangpressverfahren gemäß der EU Norm EN 12020 hergestellt. Stetige Kontrollen in Bezug auf die Maßgenauigkeit der Fertigungslänge und der Profilstärke, die mit 1,5mm für ein 20x20mm Profil recht hoch ausfällt und für die sehr hohe Stabilität verantwortlich ist, gewährleisten dabei eine gleichbleibend hohe Qualität. Die 5mm Plustoleranz sollen dabei sicherstellen, dass die Profile, welche wir als Standardlängen in 2m und 1m, sowie im Zuschnitt anbieten, niemals kürzer als 2000mm sind. Das Profil verfügt über 4 offene Nuten. Diese sind jeweils mittig auf jeder Seite des quadratischen Konstruktionsprofils angeordnet. Die Nutbreite beträgt 6,2mm was einem Systemprofil mit Nut 6 entspricht. Die Nuttiefe fällt mit 6,1mm ebenfalls typisch aus. Das ist vor allem dann wichtig, wenn die Profile mit Systemkomponenten anderer Hersteller kombiniert werden sollen. Die Nut ist auf beiden Seiten ganz leicht angefast. Durch diese kleine Vertiefung besteht die Möglichkeit, die Nuten mit unseren opalen Abdeckleisten aus Kunststoff oberflächenbündig zu schließen. Das kann beispielsweise sinnvoll sein, um Staubansammlungen im Profil zu vermeiden, oder um dahinter ein LED-Streifen einzukleben und diese mit den Abdeckleisten zu überdecken. Aufgrund des opalen, milchig trüben Kunststoffs, der eine recht gute Lichtdurchlässigkeit aufweist, sind die einzelnen LEDs nicht mehr ganz so stark sichtbar und das Licht wird über die Länge gestreut.

Wie für Systemprofile üblich, verfügen unsere 20mm Konstruktionsprofile über ein Durchgangsloch, welches sich zentriert im Profilquerschnitt befindet und durch die gesamte Länge des Profils reicht. Dieses hat einen Durchmesser von 5,1mm und ist damit in der Größe ideal, um bei Bedarf mit einem einfachen Gewindeschneider ein Gewinde in der Größe M6 einzudrehen. Auf diese Weise können in das so erzeugte Innengewinde M6-Gewindeschrauben eingeschraubt werden, um eine Tischplatte oder Seitenverkleidung zu befestigen. Darüber hinaus können auch Stellfüße mit Gewindestange, oder Rollen in das Gewinde eingeschraubt werden. Es ist außerdem möglich kurze Gewindestangen einzudrehen, um ein weiteres Profil daran zu befestigen, um die Länge der Konstruktion ausgesprochen präzise auszurichten.

TIPP: Für einfache Profil-Verlängerungen sind unsere Nut 6 Profilverbinder hingegen die bessere Wahl, denn diese erzeugen eine bessere, belastbarere Verbindung.

Vorteile der Alu Konstruktionsprofile 20x20mm Nut 6

• Unsere silbernen Konstruktionsprofile in 20x20mm Nut 6 sind kompatibel mit I-Typ Systemprofilen
• Die massive Konstruktion unserer 20mm Montageprofile weist eine sehr hohe Steifigkeit auf
• 100% Wetterfest dank Herstellung aus hochwertigem Aluminium mit silber eloxierten Oberflächen
• Wir bieten die Systemprofile 20x20, Nut 6 in 1000mm und 2000mm Länge oder auf Maß zugeschnitten
• Passend zur Nutbreite von 6mm, führen wir umfangreiches Zubehör zu günstigen Preisen
• Jedes einzelne Nutprofil ist umlaufend mit einer robusten Schutzfolie ausgestattet

Anwendung und Montage der 20mm Systemprofile mit offenen Nuten

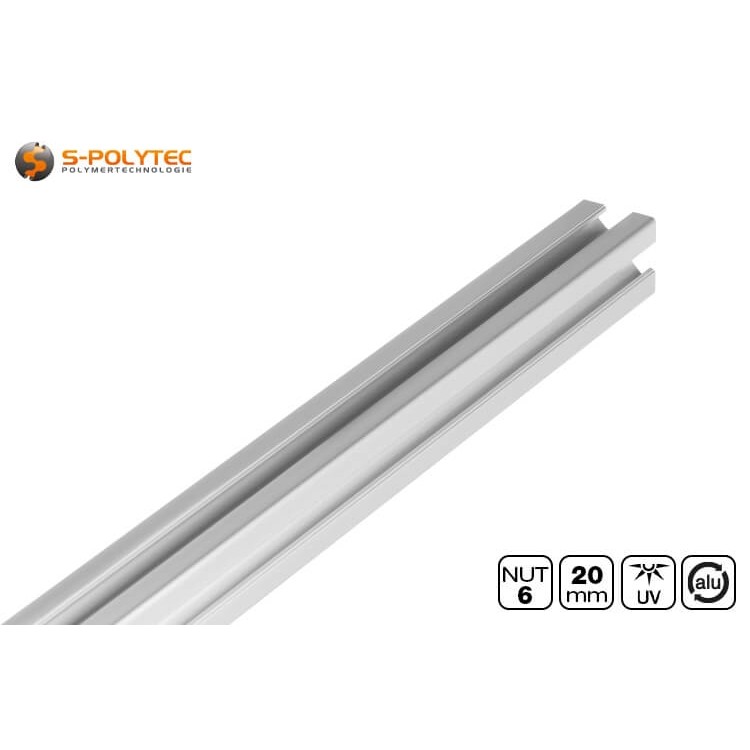

Unsere Konstruktionsprofile mit einer Breite von 20mm sind wahlweise in der Fertigungslänge von 2005mm, als halbe Länge mit 1000mm oder im Zuschnitt nach Maße erhältlich. Dank der Herstellung aus einer hochwertigen Aluminium-Legierung, können die Profile aber problemlos und mit geringem Aufwand gesägt, gebohrt, oder im Durchgangsloch mit einem Gewinde versehen werden. Durch unzählige Systemkomponenten, die wie passend zu den 6mm breiten Nuten zu unserem Liefersortiment zählen, lässt sich aus einem einfachen Profil mit zwei einfachen Werkzeugen, nämlich Inbusschlüssel und Schraubenschlüssel, ein individuell geplantes und modular anpassbares Regalsystem, ein Basisrahmen für 3D-Drücker, oder eine Unterkonstruktion zum Innenausbau von Service-Fahrzeugen für Handwerksbetriebe errichten.

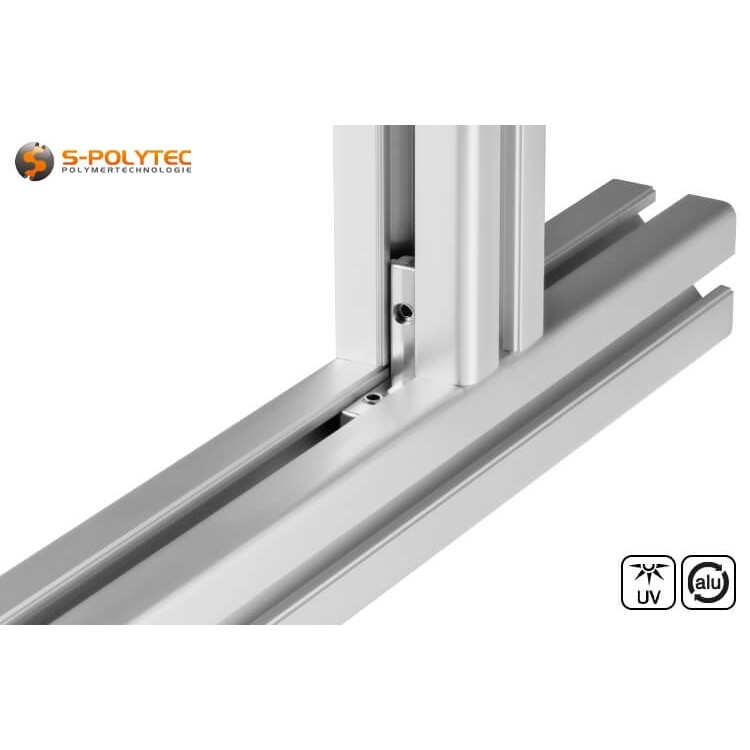

Um Profile zu verlängern, oder im bestimmten Winkel zu verbinden, steht eine ganze Reihe an Profilverbindern und Befestigungswinkel zur Auswahl. Diese werden entweder in die gewünschte Nut des Konstruktionsprofils eingeschoben und mit den mitgelieferten Madenschrauben fest mit dem Profil verschraubt, oder mit 6mm Nutsteinen und Senkschrauben von außen an das Profil angebracht. Der wesentliche Vorteil liegt hierbei in der Flexibilität der Schraubverbindungen, denn diese können bei Bedarf einfach leicht gelöst und innerhalb der Nut verschoben werden. So entstehen Konstruktionen, die sich ganz nach Belieben erweitern oder an geänderte Bedürfnisse angepasst werden können. Auch zur Verkleidung von Konstruktionen, beispielsweise als Abdeckung von Maschinen, oder für feste Seitenelemente, Zwischenwände und Türen, ist für das 20x20 Konstruktionsprofil mit 6mm Nutbreite eine Vielzahl an Lösungen erhältlich. Dazu zählen unter anderem Scharniere aus Metall oder robustem Kunststoff. Kleine Bügelgriffe, Abdeckleisten, die in die Nut eingesetzt werden können oder Profilendkappen, runden unser Sortiment ab, damit Ihrer Kreativität bei der Umsetzung von DIY-Projekten zuhause keine Grenzen gesetzt sind und auch bei der Planung von komplexen Konstruktionen für Industrie und Handwerk keine Wünsche offen bleiben.

TIPP: Aluminium ist ein leichtes Metall, dass sich sehr gut Bohren oder Sägen lässt. Dafür genügt schon eine einfache Bügelsäge mit feinem Sägeblatt. Wer auf Nummer sicher gehen will, verwendet eine Kapp- und Gehrungssäge, damit die Zuschnitte immer im perfekten Winkel ausgeführt werden. Noch einfacher geht es mit unserem Zuschnitt-Service, denn wir schneiden Ihnen die Profile auch direkt auf die gewünschte Länge zu.

Die Profile sind aus korrosionsbeständigem Aluminium und zum Schutz vor Witterungseinflüssen zudem eloxiert. Perfekte Voraussetzungen, um aus dem Profilsystem einen kleinen Unterstand für den Mähroboter zu bauen. Wie wäre es mit einer Hundehütte, die sich nach Belieben Anpassen und erweitern lässt? Auch für Katzenliebhaber, sind die Profile eine sehr gute Wahl, denn mit diesen lassen sich Balkone mit einem modularen Katzennetz ausstatten, ohne dass dabei Halterungen oder Haken in Wand und Decke eingeschraubt werden müssen. Das freut nicht nur die Katze, die sich über Frischluft freuen darf, sondern auch Sie, denn Ihre Katze ist so vor Unfällen geschützt. Selbst der Vermieter wird nichts dagegen haben, denn dessen Immobilien wird nicht durch Bohrlöcher verunstaltet. Auch als Führung für vertikale Beschattungs-System mit Textilscreens, oder als Grundgestell für eine Schatten spendende Bespannung mit Segeltuch unter der Terrassenüberdachung.

Im Innenbereich sind die kleinen Profile perfekt geeignet für den Bau von Kleinmöbeln, Vitrinen oder leichten Regalen. Praktisch ist hierbei, dass die Nuten auch als Führung für Schiebetüren genutzt werden kann, in dem die Platten aus HPL oder Acrylglas direkt in die Nut mit 6mm Breite eingesetzt werden. Die Stabilität und Modularität der Systemprofile ermöglicht eine präzise und stabile Konstruktion, die dennoch leicht ist. Ähnlich in der Verwendung ist der Einsatz als Rahmenkonstruktion für Trennwandsysteme in Büros, Umkleidekabinen im Mode-Einzelhandel oder sanitären Einrichtungen in der Gastronomie. Dank unzähliger Verbindungselemente für die Profile selbst, sowie Montagematerial für Plattenwerkstoffe und Anbauteilen, sind solche Projekte im Handumdrehen umgesetzt. Die leichten Konstruktionsprofile mit sehr kompakten Abmessungen sind auch sehr gut geeignet um als Basisrahmen für selbstgebaute 3D-Drucker herzuhalten. Wir selbst haben die Profile für unsere automatischen Abfüllanlagen unserer Klebstoffe verwendet.

Unsere Profile in 20mm Ausführung sind vor allem bei Musikern und Sportlern heiß begehrt. Wer hätte es gedacht. Auf Nachfrage, wieso das der Fall ist, wurde uns gesagt, dass die Profile perfekt sind, um Transport-Cases für Instrumente und Lichteffekte oder Racks für Verstärker und Effektgeräte zu bauen. Im Radsport lassen sich in den Nuten spezielle Halterungen befestigen, die zur Aufnahme von Steckachsen der Fahrradgabel gedacht sind und den Rädern auf der Ladefläche einen sicheren Halt bieten, ohne dass die meist sehr teuren Mountainbikes oder Rennräder umstürzen und Schaden nehmen. Eine kleine Fahrradwerkstatt mit Auszügen für Ersatzteile und Werkzeuge, ist mit den Systemprofilen ebenfalls schnell und günstig errichtet.

Anwendungsbeispiele für 20mm Konstruktionsprofile aus eloxiertem Aluminium

• Mit 20mm Breite sind die Konstruktionsprofile perfekt als Basisrahmen für selbstgebaute 3D-Drucker
• Die kompakten Systemprofile eigenen sich als zusätzliche Verstrebungen bei bestehenden Konstruktionen
• Zum Ausbau von Servicefahrzeugen oder Wohnwagen ist das geringe Gewicht bei hoher Stabilität ein Vorteil
• Für Anhängeraufbauten, Werkstatt-Organizer, sowie im Möbelbau sind 20mm Profile meist mehr als ausreichend
• Die dünnen Profile sind ideal für modulare und anpassbare Regalsysteme beispielsweise vertikale Gärten

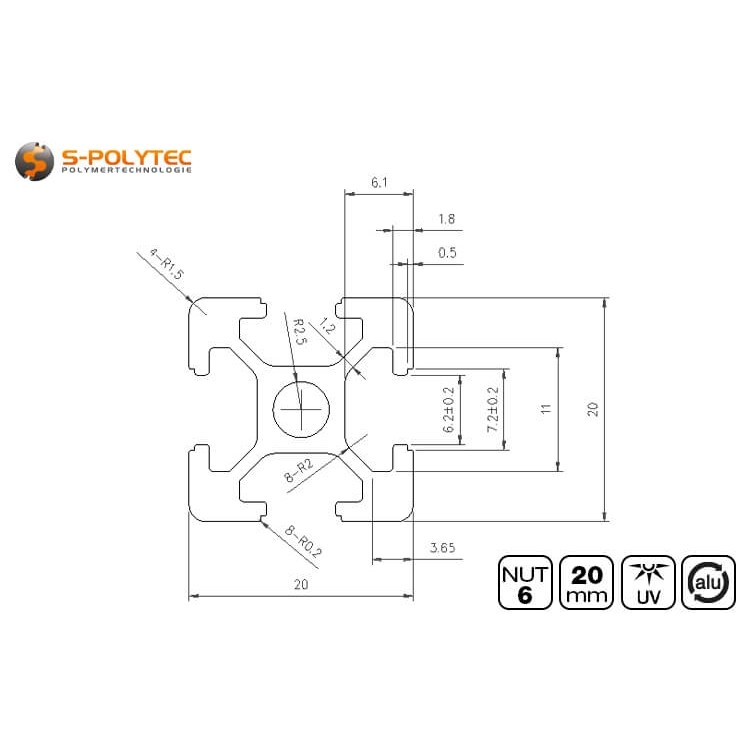

Technische Daten der 20x20mm Konstruktionsprofile aus Aluminium

• Werkstoff: Aluminium
• Legierung: EN AW 6063 T5 (AlMgSi0,5 F-22)
• Oberfläche: Silber eloxiert
• Farbe: Aluminiumsilber
• Profilart: Systemprofil I-Typ
• Standardlänge: 2005mm
• Profilbreite: 20mm x 20mm
• Profilform: Eckig (ecken abgerundet)
• Eckradius: Ø 1,5mm
• Standardlänge: 2005mm
• Nutbreite: 6,2mm
• Nuttiefe: 6,1mm
• Nutanzahl: 4 (Eine je Seite)
• Profilstärke: 1,5mm
• Durchgangsloch: Ø 5,1mm (geeignet für M6 Gewinde)
• Gewicht: 0,461kg/m
• Trägheitsmoment I_x: 0,71cm⁴
• Trägheitsmoment I_y: 0,71cm⁴
• Widerstandsmoment W_x: 0,71cm³
• Widerstandsmoment W_y: 0,71cm³
• UV-Beständigkeit: Sehr gut
• Witterungsbeständigkeit: Sehr gut
• Korrosionsbeständigkeit: Sehr gut
