Gewindehülse M5 Schwarz (RAL 9005)

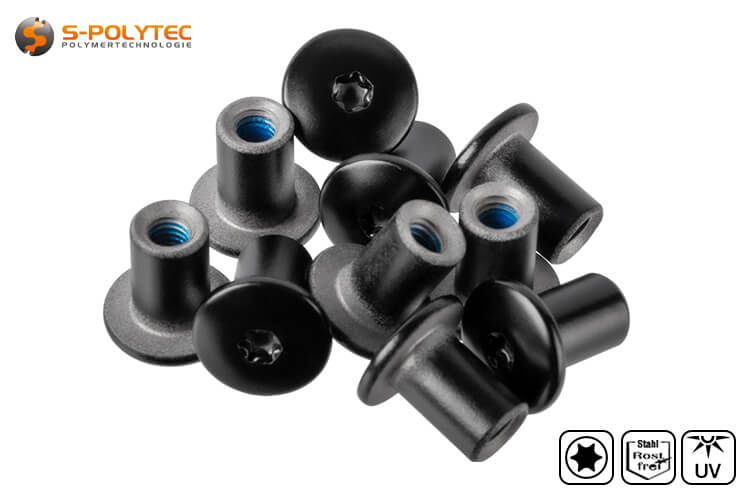

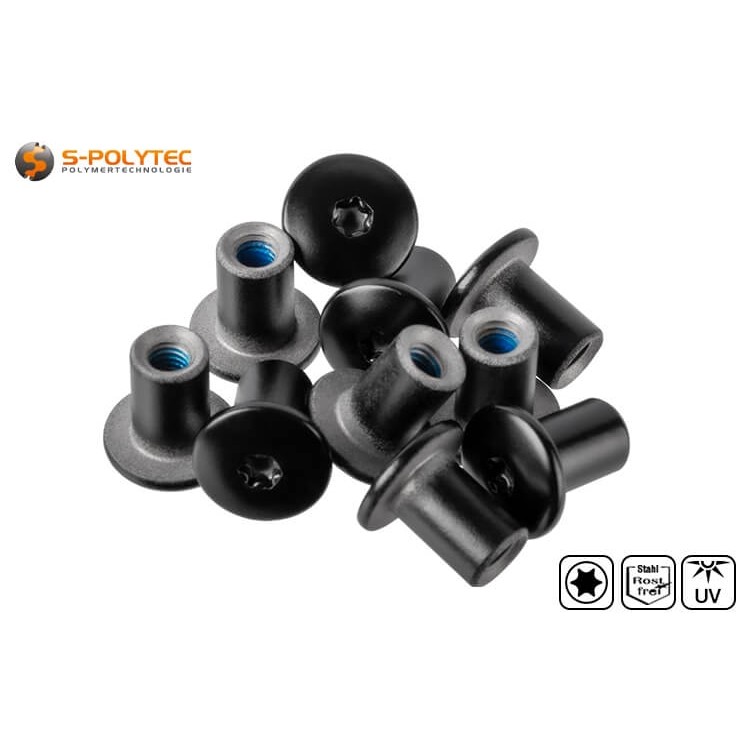

Gewindehülse M5 aus Edelstahl in Schwarz

Robuste Kopflackierung ✓ Für Schrauben mit M5 Gewinde ✓ Ohne Schraube ✓

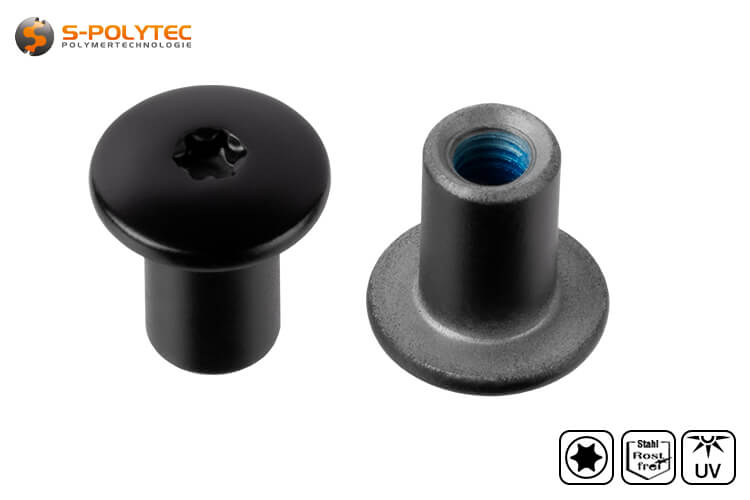

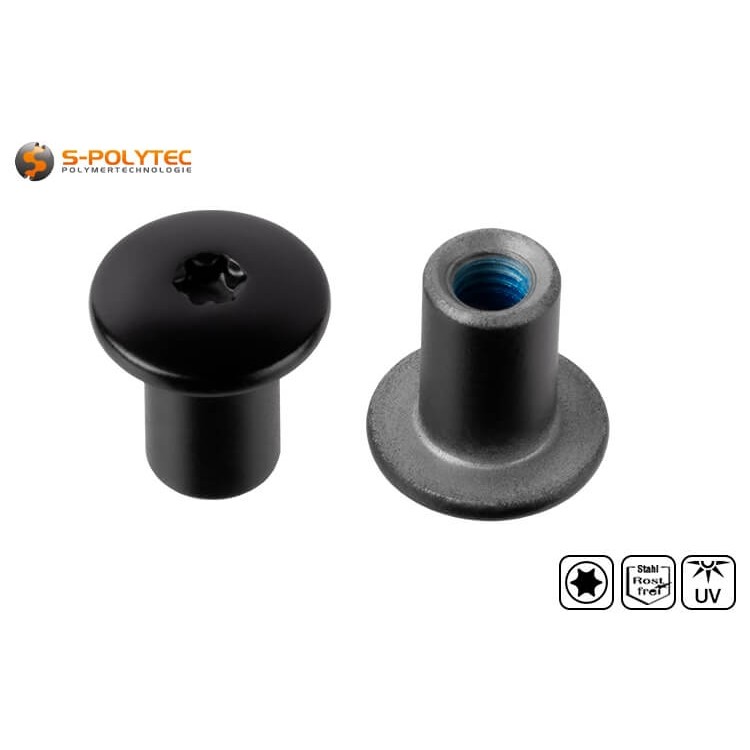

Die Gewindehülse in Schwarz (RAL 9005) wird aus einem A2 Stahl gefertigt, dass als rostfreier Edelstahl eine ausgesprochen gute Korrosionsbeständigkeit aufweist. Auch bei der schwarzen Kopflackierung, welche im RAL-Ton Tiefschwarz exakt unserem schwarzen HPL entspricht, setzen wir auf eine UV- und witterungsbeständige Pulverbeschichtung. Damit ist sichergestellt, dass die Gewindehülsen problemlos und dauerhaft für den Einsatz im Außenbereich eingesetzt werden können, ohne das Regen, anhaltende Feuchtigkeit oder UV-Strahlung einen negativen Einfluss auf Farbe und Material nehmen. Der Glanzgrad der seidenglänzenden Kopflackierung entspricht dabei dem Oberflächendekor unserer HPL-Platten. Der flache Schraubenkopf mit einem Durchmesser von 14mm verfügt über einen Torx Antrieb. Die Hülse weist einen geringeren Durchmesser von 8mm, und eine Tiefe von 12mm auf. In der Hülse befindet sich ein Innengewinde in der Größe M5, so dass jede handelsübliche M5 Schraube eingedreht werden kann. Ein Gewindekleber auf dem Innengewinde stellt dabei eine zuverlässige Schraubensicherung dar.

HINWEIS: Die schwarz lackierte Gewindehülse kann mit allen lackierten und unlackierten Balkonschrauben aus unserem Shop kombiniert werden. Darüber hinaus können auch alle weiteren Gewindeschrauben mit M5 Gewindegröße verwendet werden.

Bei einer Gewindehülse wird die Hülse im Werkstoff versenkt eingesetzt. Dadurch ist eine vergleichsweise sehr flache Befestigung möglich, die im Gegensatz zu einer herkömmlichen Sechskantmutter der einer geschlossenen Hutmutter nicht weit übersteht. Der runde Kopf weist eine Stärke von ca. 2mm mit einem Durchmesser von 14mm auf. Zum Verschrauben dient ein Innensechsrundantrieb, der mit einem handelsüblichen Torxschlüssel in der Größe T20 eine leichte Verarbeitung sicherstellt, bei der kein Druck auf den Antrieb ausgeführt werden muss. Zu beachten ist, dass bei Gewindehülsen eine kürzere Schraube verwendet werden muss und sich der maximale Klemmbereich der Schraubverbindung ausgehend von der Gewindelänge der Schraube, um 1mm bis 5mm erhöht. Das bedeutet, dass bei einer Gewindeschraube in M5 x 25mm ein Klemmbereich von 26mm bis 30mm vorliegt. Das ist bei Montage von Platten an einem Vierkantrohr, oder bei der Verbindung von 2 Platten untereinander zu berücksichtigen, damit sowohl der Schraubenkopf, als auch der Kopf der Gewindehülse bündig auf der Oberfläche aufliegen.

Eigenschaften der schwarzen Gewindehülse aus Edelstahl

Die Gewindehülsen werden in massiver Bauweise aus einem Stück Stahl hergestellt und anschließen schwarz lackiert. Dabei setzen wir bewusst auf eine hochwertige Legierung aus A2 Edelstahl, denn aufgrund der sehr guten Korrosionsbeständigkeit, können die Gewindehülsen bedenkenlos bei jeder Wetterlage im Außenbereich eingesetzt werden. Mit einer Tiefe von 12mm ist das Innengewinde der Hülse ausreichend tief für eine sichere Verschraubung, hat aber auch zur Folge, dass die Einbringtiefe in die Bohrung mindestens 12mm betragen muss, damit der flache Kopf auf der Montagefläche aufliegt. Beim Durchmesser wird zwischen dem der Hülse und dem des Kopfs unterschieden. Die Hülse ist mit einem Außendurchmesser von 8mm um 6mm kleiner als der Hülsenkopf mit 14mm, so dass dieser die Hülse umlaufend um 3mm überragt. Für eine einfache Verschraubung sorgt ein moderner Antrieb mit Innensechsrund (auch Torx genannt). Hierfür wird ein Torx-Schlüssel oder ein andere Schraubwerkzeug mit einem Bit in der Größe T20 (ISR20) benötigt. Ein weiteres Schraubwerkzeug ist hingegen für die Schraube erforderlich, welche in das Innengewinde der Hülse eingedreht wird, denn ohne eine der beiden Seiten gegen Mitdrehen zu sichern, wird das Verschrauben aufgrund des Gewindeklebers nicht ohne weiteres gelingen.

Die schwarze Lackierung des Hülsenkopfs besteht aus einer kratzfesten Pulverbeschichtung, welche sich aufgrund der sehr guten UV- und Witterungsbeständigkeit auch sehr gut für den dauerhaften Einsatz im Außenbereich eignet, ohne befürchten zu müssen, dass die tiefschwarze Farbe über die Zeit ausbleicht. Beim Schwarzton handelt es sich um Tiefschwarz mit dem RAL-Farbcode 9005. Der seidenmatte Glanz entspricht dabei dem Oberflächendekor unserer schwarzen HPL-Platten im Zuschnitt, lässt sich jedoch auf nahezu allen anderen Platten und Oberflächen in RAL9005 für eine unauffällige Befestigung verwenden, die im Innen- und Außenbereich Mit Gewindehülsen und Gewindeschrauben umgesetzt werden sollen.

In vielen Fällen ist eine sichere Schraubverbindung nicht nur erwünscht, sondern auch zwingend notwendig, um ein lockern oder vollständiges Lösen der Schraubverbindung auszuschließen. Damit dies auch sichergestellt ist, setzen wir auf eine höchstzuverlässige Form der Schraubensicherung in Form eines speziellen Zwei-Komponenten-Klebstoffs, welcher auf dem Gewinde der Gewindehülse aufgebracht ist. Wird die Schraube in das Innengewinde eingeschraubt, zerplatzen die mikroskopisch kleinen Glaskörper, die den Aktivator enthalten. Dadurch werden die beiden Komponenten vermischt und die chemische Reaktion der Aushärtung in Gang gesetzt. Nach der Aushärtung ist die Schraubverbindung nur mit hohem Kraftaufwand und geeigneten Schraubwerkzeugen zu lösen.

HINWEIS: Ein 2K-Gewindekleber stellt sicher, dass die Schraubverbindung sich nicht mit der Zeit löst. Wird die Schraube rausgedreht, ist diese Schraubensicherung nicht mehr gewährleistet, so dass eine neue Gewindehülse eingesetzt werden sollte. Als Alternative, kann ein Schraubensicherungslack zur Erneuerung der Schraubensicherung auf das Innengewinde der alten Gewindehülse aufgetragen werden.

Verwendung von Gewindehülse in Schwarz

Für die Verarbeitung von Gewindehülsen ist eine passende Gewindeschraube mit M5 Gewinde nötig, welche in das Innengewinde der Hülse eingeschraubt wird. Darüber hinaus muss die Einstecktiefe der Hülse mindestens 12mm betragen, wobei das gleichermaßen für Stahlprofile aus Vierkantrohr, oder für Bretter, Leisten und Latten gilt. Das ist wichtig, damit die Hülse vollständig in die Bohrung, welche einen Durchmesser von 8,5mm aufweisen muss, eingesteckt werden kann, so dass der Hülsenkopf bündig auf der Oberfläche aufliegt. Die schwarzen Gewindehülsen werden dabei am ehesten mit unseren Balkonschrauben kombiniert, welche wir ebenfalls mit einer Kopflackierung in Tiefschwarz (RAL 9005) führen. Dieses Balkonschraubenset ist perfekt geeignet, um unsere HPL-Platten, Alu-Verbundplatten oder auch ASA/ABS-Platten auf einer entsprechenden Unterkonstruktion zu montieren.

Wie bereits erwähnt, sind die Gewindehülsen mit allen M5 Gewindeschrauben kompatibel, so dass sich die Einsatzmöglichkeiten vervielfachen. Mögliche Beispiele sind Befestigungen von Kunststoffabdeckungen von Maschinen und Sportgeräten im Fitnessstudio, welche über ein Stahlgerüst verfügen, oder Verkleidungen von Spielgeräten und Klettergerüsten, wobei gerade bei diesen Beispielen die Schraubensicherung nicht zu verachten ist. Natürlich zählen auch Treppengeländer, Seitenverkleidungen von Terrassenüberdachungen und Carports und die mehrfach erwähnte Balkonverkleidung als Absturzsicherung zu den häufig vorkommenden Anwendungsbereichen, bei denen unsere schwarzen Gewindehülsen zum Einsatz kommen.

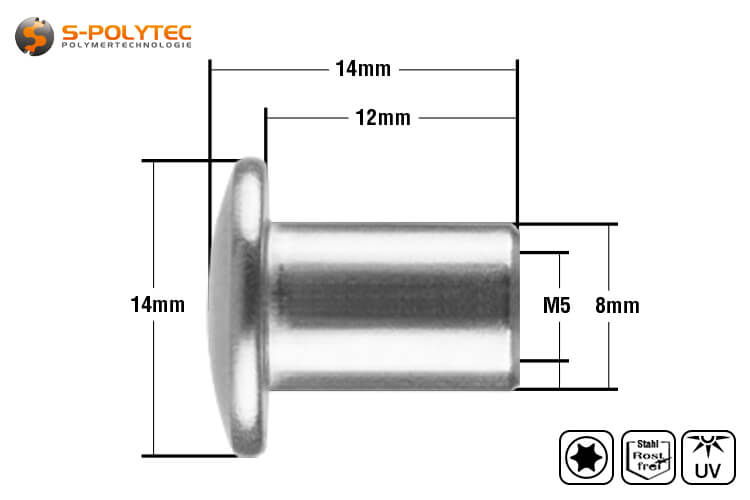

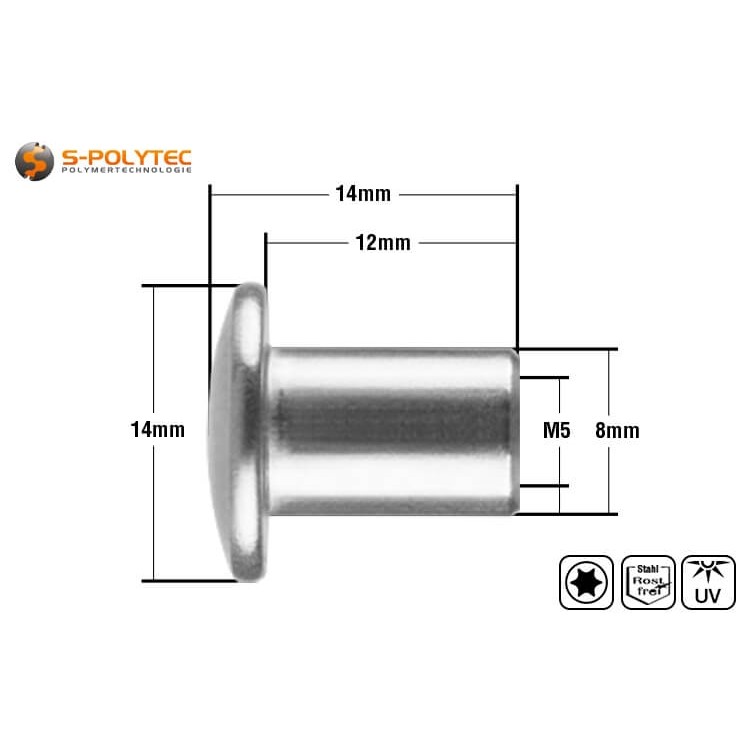

Technische Daten der Gewindehülse in Schwarz

• Material: Edelstahl A2
• Farbe: RAL9005 (Tiefschwarz)
• Kopfform: Rund, flach
• Antrieb: Torx 20 (T20, ISR20)
• Ø Gewinde: M5
• Tiefe Innengewinde: ca. 12 mm
• Ø Hülsenkopf: 14 mm
• Ø Hülse: 8 mm
• Ø Bohrung 8,5 mm
• Tiefe Hülse: 12 mm
• Anzugsmoment: 2 - 4 Nm
• UV-Beständigkeit: Sehr Gut
• Korrosionsbeständigkeit: Sehr Gut
• Rostbeständigkeit: Sehr Gut
• Säurebeständigkeit: Gut
