3W Outdoor-LED-Einbaustrahler Mini (6000K, Kaltweiß)

Mini LED-Einbauspot 12V, 3W (6000K, Kaltweiß)

Massives Alu-Gehäuse ✓ Nur 29mm Einbautiefe ✓ IP65 für den Außeneinsatz ✓

Unsere S-Polylight LED-Einbauspots mit 3W Leistung sind ideal als Erweiterung unserer Komplett-Sets geeignet, um so bis zu 12 Einbaustrahler an einem einzelnen LED-Power-Controller anzuschließen. Die dimmbaren Spots erreichen eine Helligkeit von 250 Lumen. Mit einer Farbtemperatur von 6000 Kelvin leuchten die kompakten LEDs in einem Weiß, dass zwischen Neutralem und kaltem Blauweiß liegt und trägt somit zu einer weitestgehend farbneutralen Beleuchtung im Innen wie Außenbereich bei. Das massive Alu-Gehäuse mit wetterfester Pulverlackierung in Schwarz, Anthrazit, Silber oder Weiß hat einen Außendurchmesser von 36mm. Das zur Montage erforderliche Loch fällt mit 28mm somit sehr gering aus. Auch die Mindesttiefe für den Einbau beträgt lediglich 29mm, so dass der Spot auch in engen Zischendecken ausreichend Platz findet und sich somit problemlos installieren lässt. Zum Lieferumfang jedes einzelnen Spots gehört ein 5 Meter langes Anschlusskabel das über eine einfache Steckverbindung am HUB des Controllers angeschlossen wird.

Der Outdoor-Einbaustrahler mit Staub- und Spritzwasserschutz der Schutzklasse IP65 ist gleichermaßen für Innen und Außenanwendungen geeignet und dank seiner ausgesprochen kompakten Abmessungen auch in beengten Anwendungsbereichen einsetzbar, beispielsweise innerhalb der Aluminiumsparren einer Terrassenüberdachung. Bei Hohlprofilen, die hierbei typischerweise zum Einsatz kommen, kann das Kabel unsichtbar innerhalb der Streben verlegt werden. Unsere LED-Power-Controller sind trotz Ihrer Funktionalität ebenfalls sehr kompakt und finden problemlos hinter der Verkleidung des Wandschlussprofils Platz.

Eigenschaften der lackierten Ø 36mm Einbauspots

Bei den S-Polylight LED-Einbauspots Typ DR-SP3K handelt es sich um dimmbare LED-Spots mit einer Leistung von 3 Watt. Die Lichtfarbe der kompakten Spots hat eine Farbtemperatur von 6000 Kelvin, was einem Kaltweiß ohne aufdringlichen Blaustich entspricht. Die dimmbaren LEDs erreichen eine maximale Helligkeit von 250 Lumen, was einer Lichtausbeute von 83 Lumen pro Watt entspricht. Die fest verbaute 5050 SMD-LED erreicht durch den integrierten Reflektor einen Abstrahlwinkel von 45° und eignet sich je nach Einbausituation, Abstand und Anwendungsfall damit gleichermaßen für eine weitestgehend gerichtete, als auch für eine dezente Hintergrundbeleuchtung. Der Farbwiedergabeindex unserer Spots ist mit >80 Ra für eine gute neutrale Farbdarstellung geeignet.

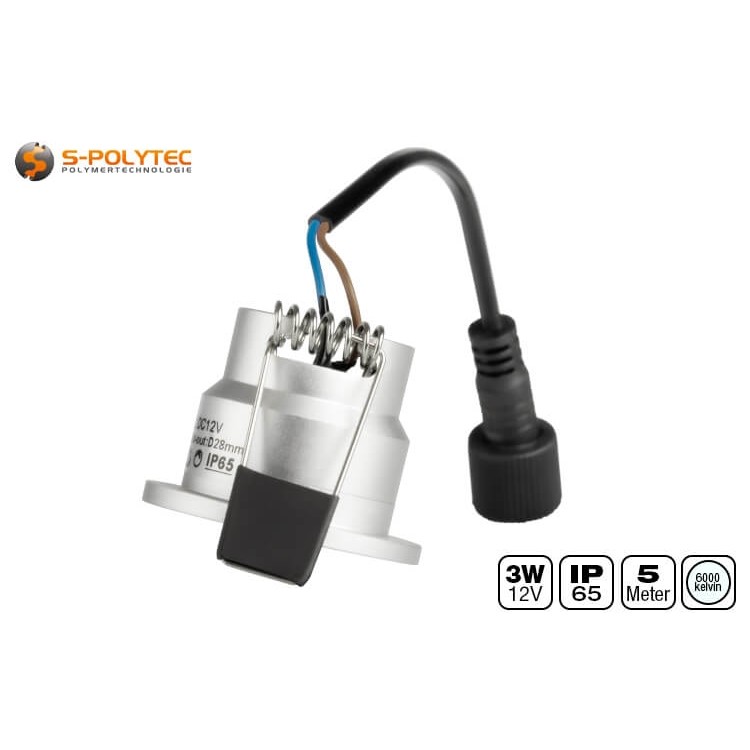

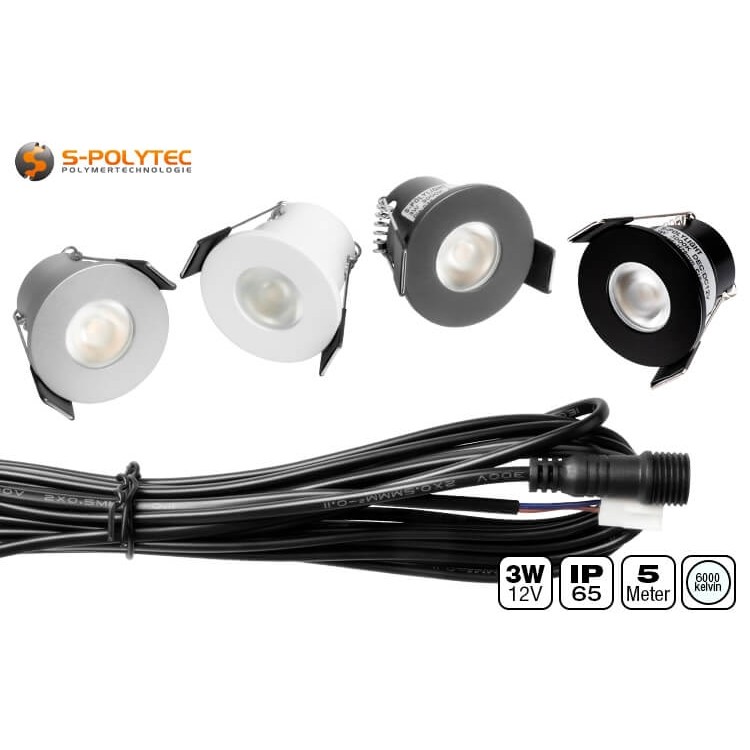

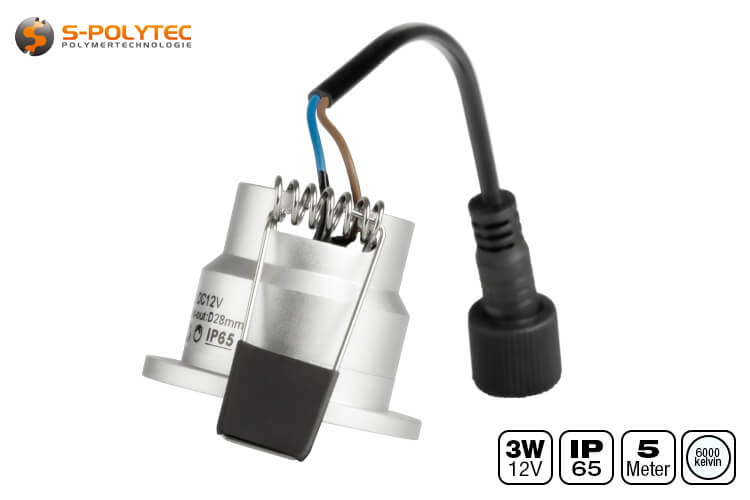

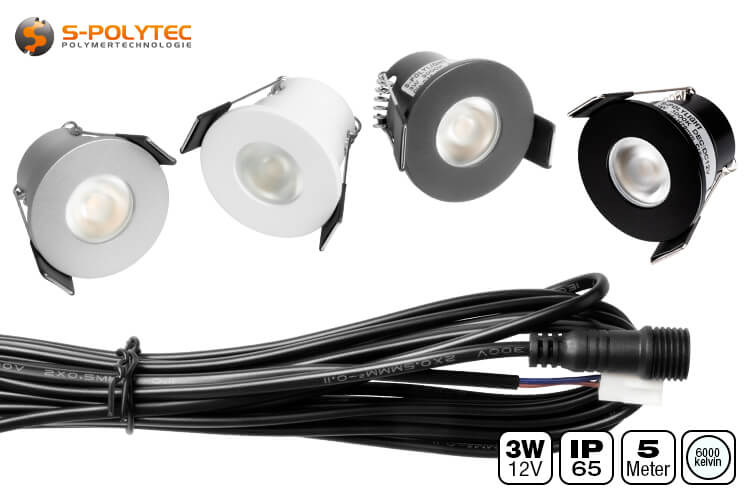

Mit einem Einbaudurchmesser von 28mm und einer Einbautiefe von 29mm überzeugt der LED-Spot durch sehr kompakte Abmessungen. Der Außendurchmesser fällt mit 36mm ebenfalls gering aus, so dass die Einbaustrahler ideal für eine dezente Beleuchtung in Möbeln oder Terrassenüberdachungen eingesetzt werden können, bei denen aufgrund der Konstruktion nur sehr wenig Platz zur Verfügung steht. Das massive Aluminium-Gehäuse ist pulverbeschichtet und wahlweise in den Farben Anthrazit, Schwarz, Silber und Weiß erhältlich. Dabei handelt es sich um eine kratzfeste und UV-beständige Lackierung, die durch Witterungseinflüsse weder vergilbt noch ausbelicht.

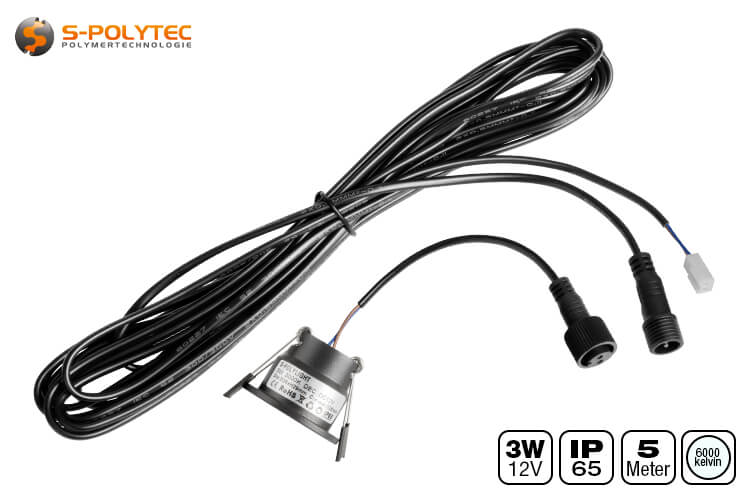

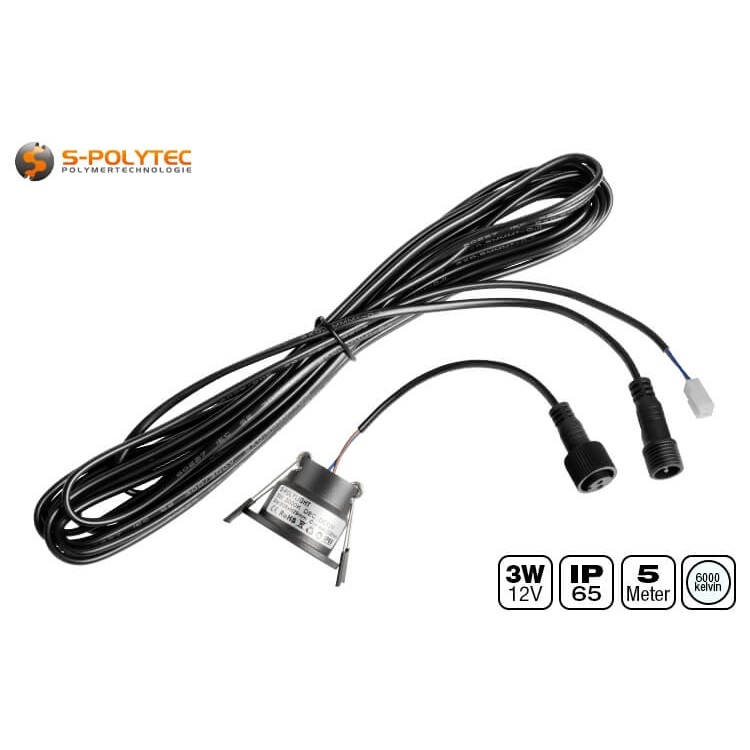

Zur Spannungsversorgung wird S-Polylight LED-Power-Controller oder LED-SmartHome-Controller mit einer Ausgangsspannung von 12 Volt benötigt. Beide verfügen über einen Hub, an dem bis zu 12 Leuchten angeschlossen werden können, um diese mit der zugehörigen Funk-Fernbedienung zu dimmen oder einzuschalten. Ein Controller ist bei den einzelnen LED-Spots nicht enthalten und kann separat erworben werden. Dank vorkonfektionierter Kabel mit unterschiedlichen Steckern, ist der Anschluss kinderleicht und erfolgt komplett werkzeuglos durch einfach Schraub- und Steckverbindungen. Das gilt sowohl für die kurze Anschlussleitung am Einbauspot, als auch für das 5 Meter lange Anschlusskabel. Eine Einkerbung in der Schraubverbindung verhindert, dass der Stecker falsch herum eingesteckt wird. Der zweipolige Stecker am anderen Ende der Anschlussleitung ist ebenfalls gegen falsche Polung gesichert und wird in den Verteiler-Hub des Controllers eingesteckt. In den meisten Fällen sind 5 Meter mehr als ausreichend. Es gibt jedoch optional die Möglichkeit, die Strecke mit einer 5 Meter Anschlussverlängerung zu erweitern. Dieses Kabel wird einfach zwischen dem Spot und der eigentlichen Anschlussleitung durch einstecken und verschrauben abgeschlossen

Zubehör zum Mini-Einbauspot von S-Polylight

• Ø 28mm Bi-Metall Lochsäge zur Montage in Aluminium, Holz und Gipskarton
• Anschlussverlängerung in 5m Länge mit abgedichteter Schraub-Steckverbindung
• 12V LED-Controller wahlweise mit SmartHome-Funktionen für bis zu 12 Einbau-Spots
• Funk-Fernbedienung zur einfachen, komfortablen Steuerung und Dimmen der Helligkeit

Montage und Anschluss der kompakten Einbauspots

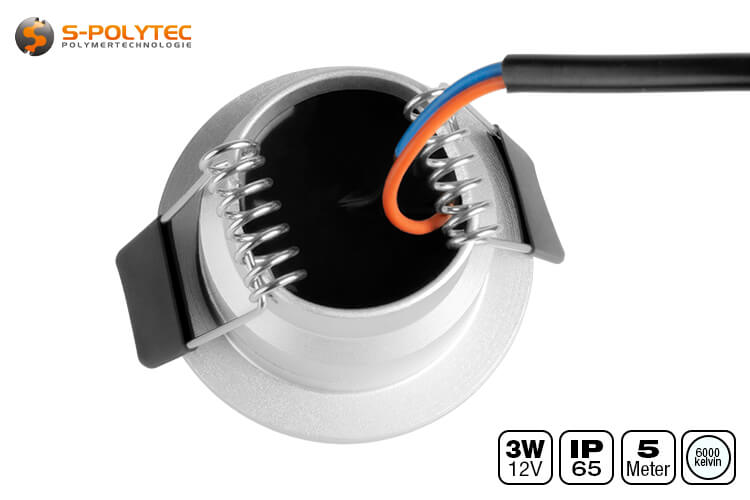

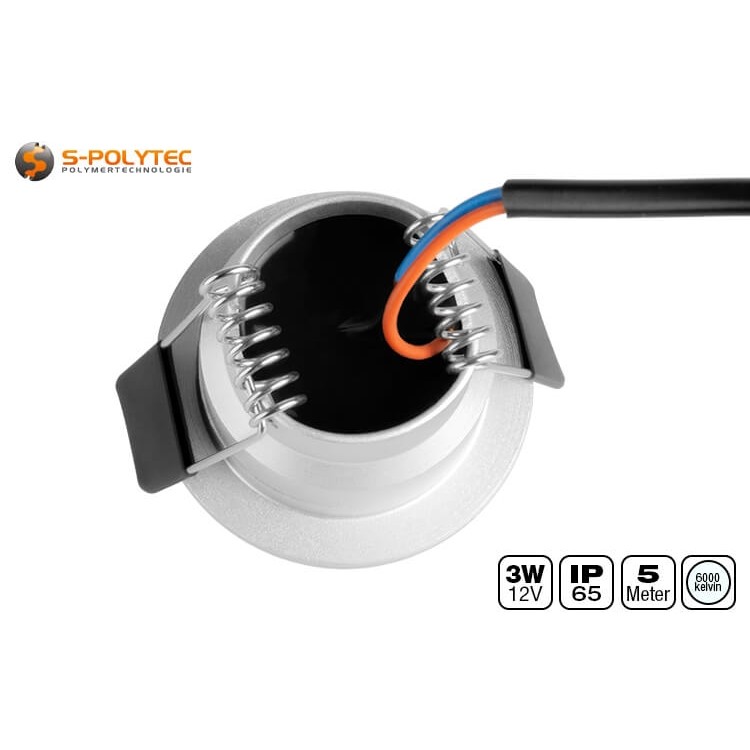

Bei den S-kaltweißen LED-Spots handelt es sich um kleine Einbaustrahler die in eine dafür vorgesehene Lochbohrung eingesetzt und mit Klemmbügeln sicher in Position gehalten werden. Das zur Montage erforderliche Loch muss einen Durchmesser von 28mm aufweisen. Hierfür empfehlen wir unsere passgenaue 28mm Bi-Metall-Lochsäge, die sich für Holz- , Trockenbauwerkstoffe, sowie für Aluminium eignet.

HINWEIS: Aufgrund der hohen Spannkraft der Federbügel muss beim Einsetzen des Spots behutsam vorgegangen werden, um zu vermeiden, dass die Finger eingeklemmt werden.

Der Einbaustrahler verfügt über eine kurze Anschlussleitung, an der das im Lieferumfang enthaltene Anschlusskabel angeschlossen wird. Dieses muss mit dem kleinen weißen Stecker zum Controller hin verlegt werden. Dabei ist insbesondere bei scharfkantigen Durchführungen darauf zu achten, dass die Isolierung nicht beschädigt wird. Der weiße Kontaktstecker wird einfach in eines der 12 Steckplätze vom Hub eingesteckt, welcher fest mit dem Netzteil verbunden ist. Auf der anderen Seite befindet sich ein zweipoliger Stecker, der in die Kupplung des LED-Spots gesteckt wird und abschließend verschraubt wird. Eine kleine Dichtung innerhalb der Schraubverbindung dichtet diese zum Schutz vor Feuchtigkeit ab.

HINWEIS: Die Verbindung vom Anschlusskabel zum Einbauspot verfügt über eine Einkerbung auf der Unterseite der Stecker, sodass ein Vertauschen der Pole ausgeschlossen ist. Drehen sie die Kunststoffverschraubung nur handfest im Uhrzeigersinn, um eine staub- und spritzwassergeschützte Kabelverbindung sicherzustellen.

Sobald der LED-Spot abgeschlossen ist, kann dieser eingebaut werden. Dazu müssen die beiden Federbügel in Richtung Anschlusskabel gedrückt und ins Montageloch eingeführt werden. Dabei ist Vorsicht geboten, denn damit die Einbaustrahler fest und sicher in der Öffnung halten, verfügen die Klemmbügel über eine hohe Federspannung. Leicht und sicher geht das, indem man mit der einen Hand die Bügel zusammendrückt und mit der Zweiten den Spot am Außenrahme hält, sobald die Federbügel durch die Montageöffnung geführt wurden, lässt man den Spot langsam ins Loch gleiten, bis das Gehäuse an der Oberfläche aufliegt.

Anwendungsbeispiele für die kompakten LED-Einbaustrahler

• Die Outdoor-Spots eignen sich hervorragen als integrierte Beleuchtung in Terrassendächern
• Die kompakten LED-Spots können sehr gut als Möbel- und Vitrinenbeleuchtung verwendet werden
• Die LED-Einbaustrahler sind für Feuchträume geeignet und bedenkenlos im Außenbereich einsetzbar
• Die kaltweißen LEDs sind mit 6000K perfekt zur zielgerichteten Ausleuchtung von Arbeitsbereichen
• Die kompakten Einbaustrahler sind ideal zur Ausleuchtung von Gehwegen in Einfahrt und Garten
• Als zusätzliche Beleuchtung von Werkbank oder Küchenzeile bieten die LEDs ausreichend Licht

ACHTUNG: Der Anschluss der Einbauspots ist ausschließlich mit den mitgelieferten Anschlussleitungen am Hub eines S-Polylight LED-Controllers mit 12V Ausgangsspannung zulässig. Andere Netzteile können die Funktionalität einschränken. Die Spots dürfen niemals direkt an das 230V Netz angeschlossen werden. Es besteht Lebensgefahr.

Daten zum S-Polylight Einbauspot DR-SP3K

• Produktart: Einbau-Spot
• Material (Gehäuse): Aluminium (lackiert)
• Farbe (Gehäuse): Anthrazit (RAL 7016), Schwarz, Silber, Weiß
• Gehäuseform: Rund
• Gehäusedurchmesser: 36mm
• Montageart: Einbau (mit Klemmbügeln)
• Einbaudurchmesser: 28mm
• Einbautiefe: 29mm
• Schutzart: IP65 (Staub- und Spritzgeschützt)
• Leistung: 3 Watt
• Spannung (DC): 12 Volt
• Farbtemperatur: 6000 Kelvin (Kaltweiß)
• Helligkeit: 250 Lumen
• Dimmbar: Ja (Controller und Fernbedienung erforderlich)
• CRI: > 80
• Energieeffizienzklasse: G
