Aqua-Plus PP-R Wandanschluss-Winkel 90° in Weiß

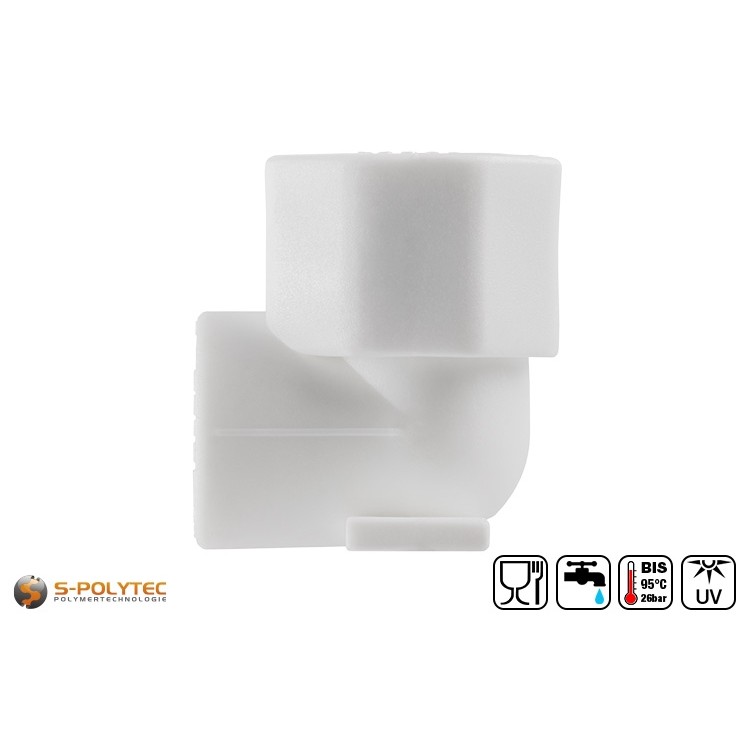

Aqua-Plus PP-R Wandanschluss-Winkel 90° IG 20mm x 1/2" in Weiß

1/2 Zoll Innengewinde ✓ Für PP-R Rohre DN20 ✓ Produziert in Europa ✓

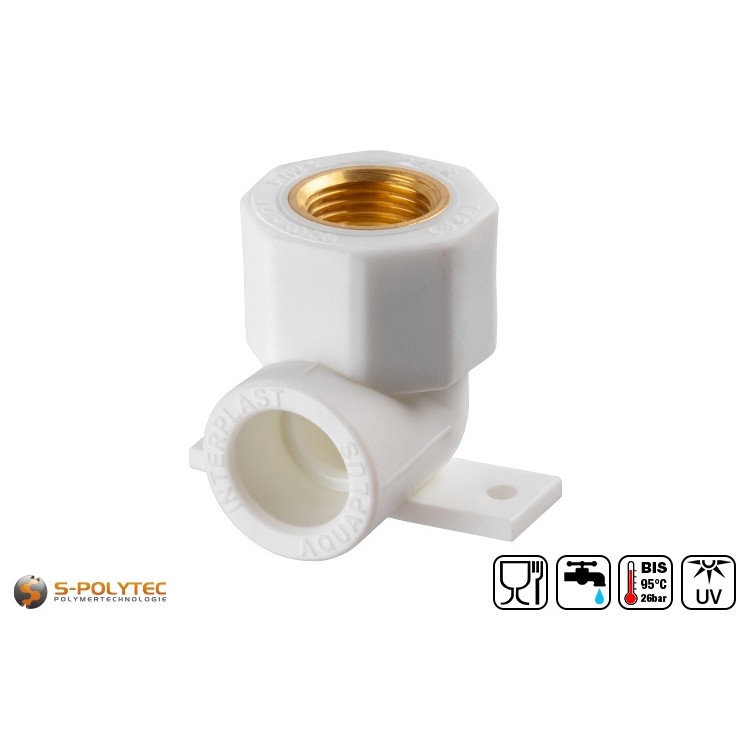

Der Aqua-Plus PP-R Wandanschluss-Winkel in Weiß verfügt über eine Rohraufnahme zur Verschweißung eines PP-R Rohrs mit einem Außendurchmesser von 20mm und eignet sich zur wandseitigen Aufputzmontage. Das im 90 Grad Winkel angeordnete Innengewinde besteht aus einer hochwertigen Messing-Legierung und ist durch einen aufwendigen Herstellungsprozess tief in den Kunststoff eingearbeitet, um einen festen Sitz bei optimiertem Durchfluss von Warm- und Kaltwasser zu gewährleisten.

Das hochwertige Innengewinde aus Messing mit einem Durchmesser von 1/2 Zoll ist im Sanitärbereich Standard, so dass alle gängigen Armaturen, Wasserhähne, Auslaufventile oder Kugelhahnventile in das Gewinde eingeschraubt werden können. Darüber hinaus ist das Gewinde auch für das Einschrauben von Kupplungen mit flexiblem Schlauchanschluss oder als Verbindungselement zu Rohren aus Stahl, Kupfer oder Aluminium einsetzbar.

Lieferumfang:

• 1 x Aqua-Plus PP-R Wandanschluss-Winkel IG 20x1/2" in Weiß

Eigenschaften des Wandanschluss-Winkels für PP-R Rohre

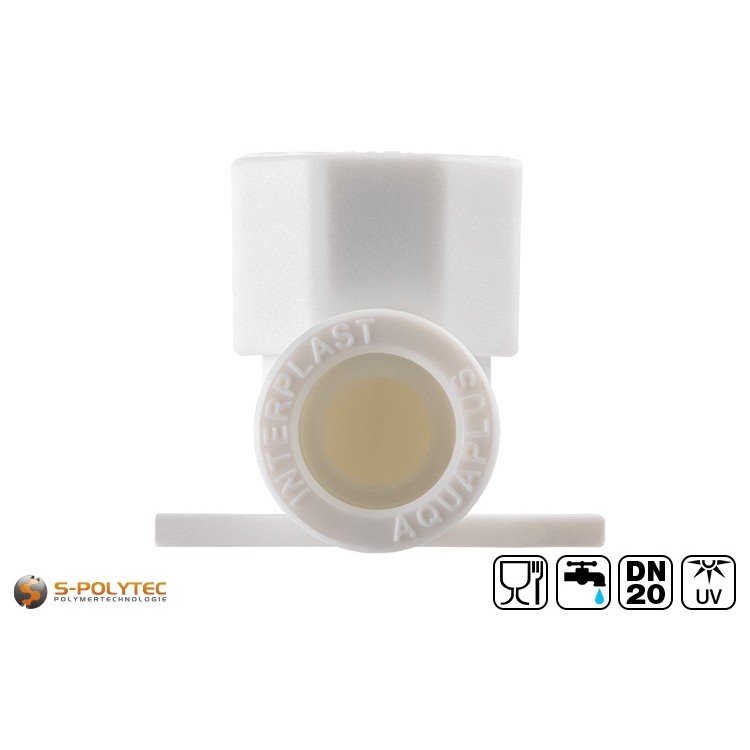

Der Aqua-Plus Wandanschluss-Winkel mit einem Winkel von 90° eignet sich zur Errichtung eines Wasseranschlusses mit einem herkömmlichen Auslaufhahn oder Kugelventil mit halb zölligem Gewinde. Das hochwertige Messinggewinde ist in die PP-R Muffe aus Polypropylen-Random-Copolymerisat eingearbeitet und weist einen absolut festen Sitz in dem Winkelstück auf. Ein Mitdrehen des Innengewindes ist aufgrund der sehr hohen Fertigungsqualität des Aqua-Plus Rohrleitungssystem ausgeschlossen.

Zur Errichtung eines Wasseranschlusses für den Trinkwassergebrauch, verfügt das Aqua-Plus System, zu dem auch der PP-R Wandanschluss-Winkel zählt, über sämtliche erforderliche Zulassungen für die Verwendung als Trinkwasserleitung. Der Wandanschluss ist gemäß DVGW und SKZ zertifiziert.

Der 90° Wandanschlusswinkel eignet sich zur einfachen Wandmontage im Innen- wie Außenbereich und kann gleichermaßen für Kalt- als auch Warmwasseranschlüsse bis zu einer Wassertemperatur von +95°C eingesetzt werden. Das standardisierte Gewinde mit einem Durchmesser von 1/2" ist zudem mit Schlauchtüllen zum Anschluss von gängigen Systemen zur Gartenbewässerung kompatibel. Die meisten Hersteller, von denen den Meisten die Marke Gardena geläufig sein dürfte, bieten Kupplungsadapter, die ins Innengewinde eingeschraubt werden können, so dass das entsprechende Schlauchsystem direkt angeschlossen werden kann.

Für eine einfache Montage, ist der Wandanschlusswinkel mit einer vorgebohrten Montageplatte versehen. Die Bohrungen zur Wandmontage weisen einen Abstand von 45mm auf und eignen sich alle Schrauben mit einem maximalen Gewindedurchmesser von 6,0mm. Zur Montage des PP-R Wandanschluss-Winkel empfehlen wir unsere Dübelschrauben mit Teilgewinde in der Größe 6x40mm.

Verarbeitung von PP-R Anschlusswinkeln zur Wandmontage

Für eine druck- und wasserdichte Verbindung wird der Wandanschlusswinkel mit dem PP-R Rohr verschweißt. Dazu wird ein einfaches Muffenschweißgerät für Kunststoffrohre benötigt. Hierbei wird das PP-R Rohr in die Heizmuffe des Schweißgerätes eingesteckt. Zeitgleich muss die Rohraufnahme des PP-R Wandanschluss-Winkels auf die Heizbuchse aufgesteckt werden. Die Erwärmungsdauer bei ca. 260°C beträgt rund 5 Sekunden, die für die Erweichung des Polypropylens erforderlich sind. im Anschluss muss das Rohr unverzüglich in die Rohraufnahme eingesteckt werden. Dabei darf das Rohr nicht verdreht werden. Es sollte daher vorher auf die richtige Ausrichtung des Winkels geachtet werden. Zudem muss das Rohr gerade in die Muffe eingesetzt werden, bei einer maximalem Achsabweichung von +/- 3°. Andernfalls ist eine Dichte Schweißverbindung nicht sichergestellt.

Die Wandmontage des PP-R Wandanschluss-Winkels sollte erst nach dem Schweißvorgang erfolgen. Dies erleichtert den Erwärmungsprozess, sowie das Einstecken des Rohrs deutlich. Dank der am Winkelstück angebrachten Montageplatte, ist die Befestigung leicht und durch einfaches Verschrauben mit zwei Schrauben auf dem Montageuntergrund vollbracht. Nach erfolgter Montage, kann jeder herkömmliche Wasserhahn mit 1/2 Zoll Gewinde in des Innengewinde des Wandanschluss-Winkels eingeschraubt werden.

ACHTUNG: Zum Einstecken des PP-R Rohrs, müssen die Fügeteile erwärmt werden. Ohne Erwärmung passt das Rohr nicht in die Rohraufnahme des Wandanschluss-Winkels, da der Innendurchmesser ca. 0,5mm kleiner, als der Außendurchmesser des Rohrs ausfällt.

Technische Daten der weißen PP-R Wandanschluss-Winkel

• Produktart: Wandanschluss-Winkel
• Material (Winkel): Polypropylen-Random-Copolymerisat
• Material (Gewinde): Messing
• Ausführung: 1/2" Innengewinde
• Rohraußendurchmesser: 20,0mm
• Richtungsänderung: 90°
• Temperaturbeständigkeit: -10°C - +95°C
• Lebensmittelzulassung: Ja
• Trinkwasserzulassung: Ja
• DVGW geprüft: Ja
• Korrosionsbeständigkeit: Sehr gut
