Z-Profile aus Aluminium Schwarz (eloxiert)

Z-Profile aus schwarz eloxiertem Aluminium für Fassadenplatten

Korrosionsbeständig ✓ AW EN 6063 T6 Aluminium ✓ Hohe Tragfähigkeit ✓

Unsere Z-Profile aus Schwarz eloxiertem Aluminium sind in der Standardlänge 2000mm zu günstigen Staffelpreisen erhältlich. Die Profiltiefe beträgt 30mm. Die Gesamtbreite des Z-Profils beträgt 78mm, wobei beide Auflageflächen eine Breite von 40mm aufweisen, um die Profile an der Wand zu befestigen, oder um die Fassadenplatten mit den Profilen zu verschrauben bzw. zu vernieten. Mit einer Stärke von 2mm, weisen die aus massivem AW EN 6063 T6 Aluminium gefertigten Z-Profile eine sehr hohe Tragfähigkeit auf, die auch eine Montage von schweren Fassadenplatten, wie beispielsweise HPL Platten oder Faserzementplatten ermöglichen.

Die Z-Profile werden für die Montage von Fassadenplatten an den Außenseiten als Abschlussprofil der Unterkonstruktion eingesetzt. Außerdem eignen sich Z-Profile ausgezeichnet als Zwischenprofile für die Montage von größeren Verkleidungsplatten, bei denen eine Befestigung innerhalb der Plattenoberflächen erforderlich ist.

HINWEIS: Unsere schwarz eloxierten Profile sind nicht vorgebohrt, um maximale Flexibilität bei der Montage der Fassadenplatten zu gewährleisten. Bohrungen für die Wandbefestigung oder für das Vernieten der Platten, beispielsweise mit unseren Fassadennieten, können mit herkömmlichen HSS-Bohrern problemlos ausgeführt werden.

TIPP: Für den Zuschnitt des Profils empfehlen wir eine Kappsäge oder Stichsäge mit Metall-Sägeblatt.

Eigenschaften vom Alu Z-Profil Schwarz (eloxiert) für Unterkonstruktionen

Unsere schwarzen Z-Profile bestehen aus eloxiertem Aluminium in einer hochwertigen AW EN 6063 T6 Legierung, welches sich aufgrund des Eloxal-Verfahrens durch eine absolut herausragende Korrosionsbeständigkeit auszeichnet. Beim Eloxieren wird durch anodische Oxidation eine oxidische Schutzschicht auf den Oberflächen erzeugt, die die Oberflächen effektiv vor Korrosion durch Umwelteinflüsse schützen. Im Gegensatz zu Unterkonstruktionen aus Holz besteht bei Metallunterkonstruktionen mit unseren Aluminium-Profilen nicht die Gefahr, dass der Werkstoff durch Feuchtigkeit mit der Zeit verrottet. Gerade bei Fassadenverkleidungen, bei denen die Unterkonstruktion durch das Bekleidungsmaterial abgedeckt wird, ist die Langlebigkeit von rostfreiem Metall ein wesentlicher Vorteil. Dies wirkt sich vor allem auf die laufenden Kosten für Sanierung und Bauwerkserhaltung aus.

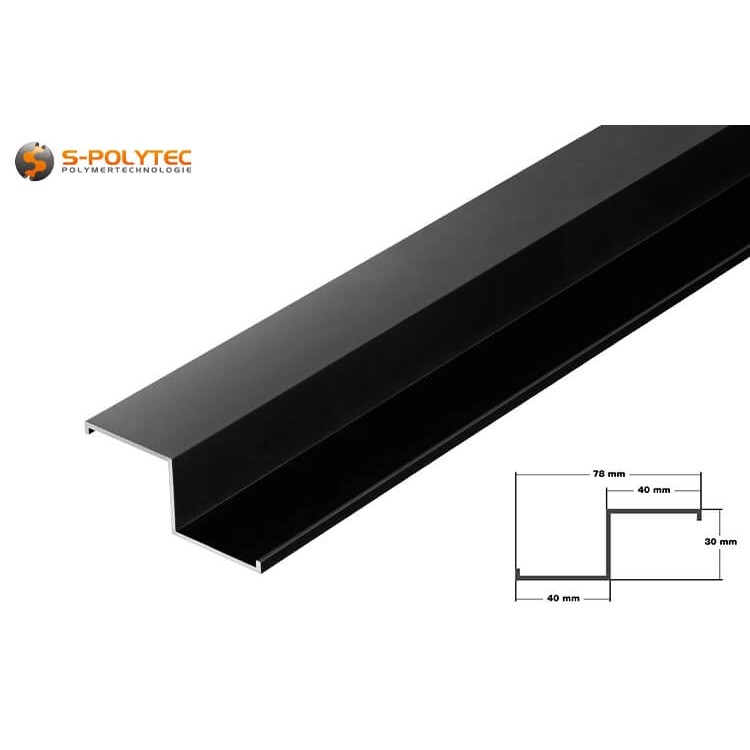

Die Profile, dessen Querschnitt an den Buchstaben Z erinnert, weisen eine Gesamtbreite von 78mm und eine Tiefe von 30mm auf. Daraus ergibt sich ein Mindestabstand von 30mm zwischen Fassadenplatten und Wand, was für eine ausreichende Hinterlüftung von Fassadenverkleidungen beiträgt und zudem eine optionale Wärmedämmung der Fassade ermöglicht. Die Auflageflächen zur Montage an der Wand bzw. der Fassadenplatten beträgt auf jeder Seite 40mm, so dass genügend Spielraum für das Platzieren von Lochbohrungen für die Wandbefestigung oder für das Vernieten der Platten sichergestellt ist. Die Profilstärke von 2mm bietet nicht nur eine ausgezeichnete Verwindungssteifigkeit der Z-Profile, sondern gewährleistet auch eine sehr hohe Traglast, so dass die Profile auch bei schweren HPL Platten oder Faserzementplatten in höheren Plattenstärken eingesetzt werden können.

Zulassungen & Normen des eloxierten Z-Profils

• Fertigung aus Aluminium gemäß DIN EN 755-2 und DIN EN 573-3

Montage der Alu Z-Profile aus schwarz eloxiertem Aluminium

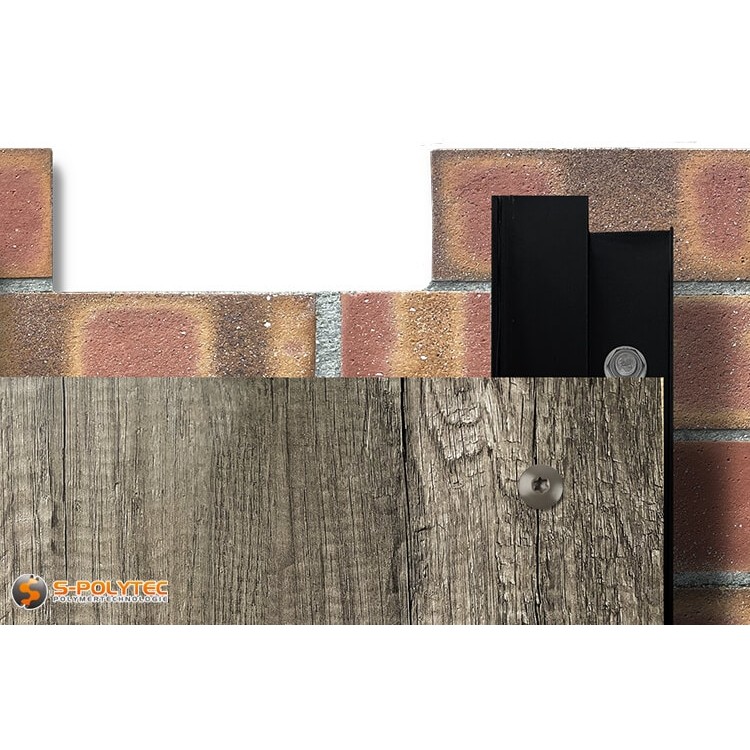

Z-Profile werden bei Unterkonstruktionen von Fassadenverkleidungen in vertikaler Richtung an der Fassade angebracht, ehe die Fassadenplatten mit den Profilen vernietet oder verklebt werden. Dabei werden Z-Profile üblicherweise als äußere Profilschienen der Unterkonstruktion eingesetzt, bei der nur eine einzelne Platte befestigt wird. Zu beachten ist dabei, dass die Auflagefläche zur Montage der Fassadenplatte zur inneren Seite der Unterkonstruktion ausgerichtet ist, damit Lochbohrungen der Platte einen ausreichenden Randabstand aufweisen. Dadurch können Randausbrüche der Plattenbohrungen effektiv verhindert werden.

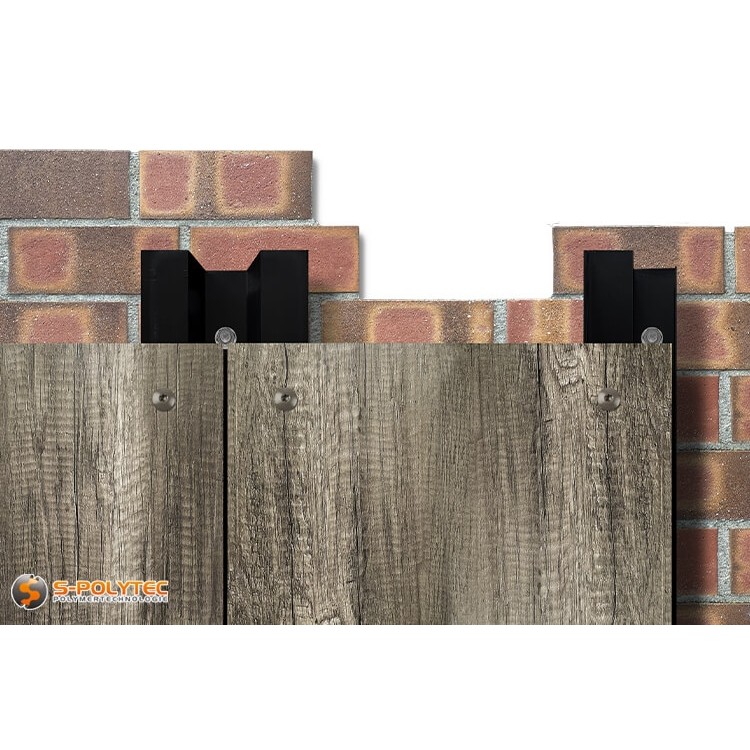

Z-Profile eignen sich zudem ausgezeichnet als Zwischenprofile der Unterkonstruktion für die Montage von schweren oder großformatigen Fassadenplatten, bei denen eine Befestigung innerhalb der äußeren Randbefestigungen vorgesehen ist. Für Zwischenprofile bei denen zwei Verkleidungsplatten aneinandergrenzen, bieten wir in unserem Onlineshop auch V-Profile zu günstigen Staffelpreisen in einer Länge von 2000mm an.

Anwendungsbeispiele für Fassaden-Profile aus Aluminium

• Eloxierte Alu Z-Profile sind ideal für langlebige Unterkonstruktionen ohne weitere Wartungskosten
• Alu Profile eignen sich ausgezeichnet zur Montage von HPL Platten mit unseren Fassadennieten
• Mit Fassadenprofilen sind hinterlüftete Fassadenverkleidungen sehr einfach zu errichten
• Z-Profile werden als Abschlussprofile an den Außenseiten von Unterkonstruktionen eingesetzt
• Bei großen Fassadenplatten werden Z-Profile als Zwischenprofile zur Befestigung verwendet

Für die Wandseitige Montage, empfehlen wir Schlaganker oder Gewindebolzen in der Größe M8 mit Dübel passend zum Werkstoff der Fassaden. Diese verfügen in der Regel über ein metrisches Gewinde, um die Fassadenprofile mit einer Sicherungsmutter zu befestigen. Die Anzahl der Wandbefestigungen richtet sich nach der Beschaffenheit des Untergrunds und dem Gewicht der Fassadenplatten und kann nicht pauschalisiert werden.

Für die Lochbohrungen der Wandbefestigung, empfehlen wir unseren geschliffenen HSS-Bohrer mit 8mm Durchmesser. Für die Montage von Fassadenplatten, sollten die Lochbohrungen der Platte auf die Unterkonstruktion übertragen werden. Werden Fassadennieten eingesetzt, so ist die Unterkonstruktion immer mit einem Bohrer zu Bohren, der der Nietgröße entspricht. Bei unseren Fassadennieten empfehlen wir unseren HSS-G-Bohrer mit 5,1mm Durchmesser. Bitte achten Sie bei der Montage der Fassadenplatten immer auf die Montagehinweise der Verkleidungsplatten, um eine ausreichende Befestigung zu gewährleisten.

Technische Daten des Z-Profils aus schwarz eloxiertem Aluminium

• Werkstoff: Aluminium AW 6063 T6
• Legierung: AlMgSi 0,7
• Oberfläche: Eloxiert
• Farbe: Schwarz
• Profilstärke: 2mm
• Profiltiefe: 30mm
• Gesamtbreite: 78mm
• Montagefläche Wand: 40mm
• Montagefläche Platte: 40mm
• UV-Beständigkeit: Sehr gut
• Witterungsbeständigkeit: Sehr gut
• Korrosionsbeständigkeit: Sehr gut
