Aluminium-Konstruktionsprofile montieren - Die komplette Montageanleitung mit Bildern

Aluminium-Konstruktionsprofile montieren: Planung und Vorbereitung

Bevor Aluminium-Konstruktionsprofile montiert werden, sollte die Konstruktion genau geplant werden. Entscheidend sind die Außenmaße, die spätere Belastung, die Anzahl und Position der Verbindungen sowie das passende Zubehör. Besonders bei größeren Rahmen, Gestellen oder Einhausungen lohnt es sich, vorab eine einfache Skizze mit allen benötigten Profillängen anzufertigen.

Profilgröße, Verbinder und Anzahl der Verbindungspunkte sollten dabei immer zur Größe, zum Aufbau und zur späteren Belastung der Konstruktion passen. Wie sich Profilabmessungen, Spannweite und Belastung auf die Durchbiegung auswirken, erklären wir ausführlich in unserem Blog zur Belastbarkeit von Aluminium-Konstruktionsprofilen.

Benötigtes Werkzeug

• Sechskantschlüssel
• Akkuschrauber mit passenden Bits
• Maßband oder Zollstock
• Winkel zum Ausrichten
• Gummihammer
• Feile oder Entgrater

Aluminium-Konstruktionsprofile zuschneiden und vorbereiten

Aluminium-Konstruktionsprofile sollten möglichst sauber und rechtwinklig zugeschnitten werden. Ein präziser Zuschnitt erleichtert die spätere Montage und sorgt dafür, dass Rahmen, Gestelle und Einhausungen exakt ausgerichtet werden können.

Für den eigenen Zuschnitt eignet sich eine Kapp- oder Gehrungssäge mit einem geeigneten Sägeblatt für Aluminium. Dadurch lassen sich gerade und saubere Schnittkanten herstellen. Schräg oder unsauber geschnittene Profile erschweren die Montage und können später zu sichtbaren Spaltmaßen oder einem verzogenen Aufbau führen.

Nach dem Zuschnitt sollten die Schnittkanten sorgfältig entgratet und von Spänen befreit werden. So lassen sich Verbinder, Nutensteine, Abdeckkappen und weiteres Zubehör problemlos montieren.

Die einfachste Lösung ist jedoch der Zuschnitt auf Maß. Unsere Aluminium-Konstruktionsprofile sind in den gängigen Abmessungen 20 × 20 mm, 30 × 30 mm und 40 × 40 mm im individuellen Zuschnitt erhältlich. Dadurch entfällt der eigene Zuschnitt und die Profile können direkt für die geplante Konstruktion verwendet werden.

Tipp: Passende Aluminium-Konstruktionsprofile auf Maß können direkt passend zur geplanten Konstruktion bestellt werden.

Aluminium-Konstruktionsprofile verbinden

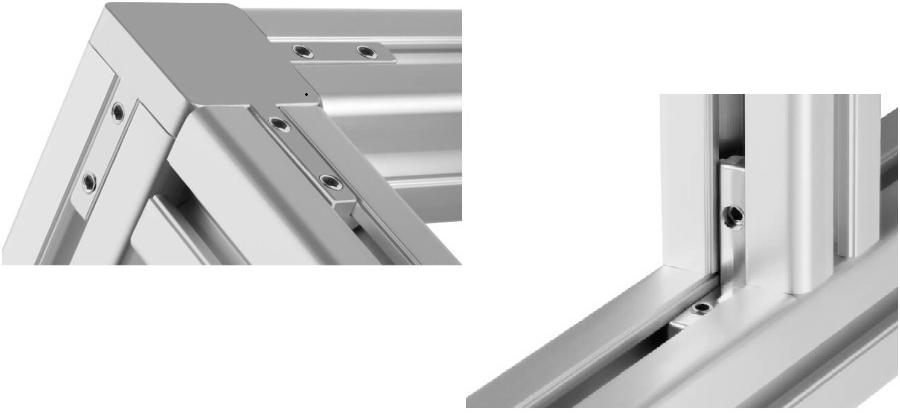

Für rechtwinklige Konstruktionen können innenliegende Eckverbinder verwendet werden. Sie werden in die Profilnut eingeschoben und über Madenschrauben fixiert. Dadurch lassen sich zwei Aluminiumprofile stabil und optisch sauber im 90°-Winkel miteinander verbinden.

Eckverbinder

Der innenliegende Eckverbinder wird in die Profilnut eingeschoben und über Madenschrauben fixiert.

Montierte Verbindung

Nach dem Festziehen entsteht eine stabile und optisch saubere 90°-Eckverbindung.

Aluminiumprofile mit Eckverbindern montieren

• Eckverbinder in die Nut des ersten Aluminiumprofils einschieben.
• Zweites Profil rechtwinklig auf den Verbinder aufsetzen.
• Beide Profile exakt im 90°-Winkel ausrichten.
• Madenschrauben mit einem passenden Innensechskantschlüssel festziehen.

Praxis-Hinweis: Kontrollieren Sie den Winkel vor dem endgültigen Festziehen. Kleine Abweichungen an einer Verbindung können sich bei größeren Rahmen über die gesamte Konstruktion fortsetzen.

Aluminiumprofile verlängern

Reicht die Länge eines einzelnen Aluminiumprofils nicht aus, können zwei Profile mit Profilverbindern miteinander verbunden werden. Die Verbinder werden in die Profilnuten eingeschoben und über Madenschrauben fixiert.

Eine solche Profilverlängerung eignet sich beispielsweise für längere Rahmen, Unterkonstruktionen und Gestelle. Entscheidend ist, dass beide Profile vor dem endgültigen Festziehen exakt fluchtend ausgerichtet werden.

Profilverbinder

Der Profilverbinder wird in die Nuten der Aluminiumprofile eingesetzt und über Madenschrauben fixiert.

Montierte Profilverlängerung

Mit den eingesetzten Verbindern lassen sich zwei Profile fluchtend miteinander verbinden.

Aluminiumprofile mit Profilverbindern verlängern

• Profilverbinder in alle vier Nuten des ersten Aluminiumprofils einschieben.
• Die acht Madenschrauben zunächst leicht anziehen, damit die Verbinder nicht verrutschen.
• Das zweite Profil auf die herausstehenden Verbinder aufschieben.
• Beide Profile exakt fluchtend ausrichten.
• Alle Madenschrauben anschließend gleichmäßig festziehen.

Profi-Tipp: Bei der hier gezeigten Profilverlängerung sollten alle vier Profilnuten genutzt werden. Dadurch werden die Verbinder gleichmäßig um den Profilquerschnitt verteilt und die beiden Profile lassen sich sauber zueinander ausrichten.

Aluminiumprofile mit 3-Wege-Eckverbindern verbinden

Werden drei Aluminium-Konstruktionsprofile an einem gemeinsamen Eckpunkt miteinander verbunden, kommen 3-Wege-Eckverbinder zum Einsatz. Sie eignen sich besonders für Gestelle, Würfelkonstruktionen, Einhausungen und Rahmen mit vertikalen Eckpfosten.

Der Verbinder führt drei Profile an einem definierten Eckpunkt zusammen und erleichtert dadurch den Aufbau räumlicher Rahmenkonstruktionen.

3-Wege-Eckverbinder

Der Eckverbinder verbindet drei Aluminiumprofile rechtwinklig miteinander.

Montierte Verbindung

Die drei Profile bilden nach der Montage einen gemeinsamen Eckpunkt für Rahmen und Gestelle.

Montageschritte

• 3-Wege-Eckverbinder auf das Hauptprofil aufsetzen.
• Die Befestigungsschrauben zunächst nur leicht anziehen.
• Die beiden weiteren Aluminiumprofile auf den Verbinder aufschieben.
• Alle Profile exakt rechtwinklig zueinander ausrichten.
• Zum Schluss sämtliche Schrauben gleichmäßig festziehen.

Ziehen Sie die Schrauben erst nach dem vollständigen Ausrichten der Konstruktion fest. Dadurch lassen sich Maßabweichungen vermeiden und alle Profile sauber zueinander positionieren.

Scharniere an Aluminium-Konstruktionsprofilen montieren

Scharniere ermöglichen den Aufbau von Türen, Klappen und anderen beweglichen Elementen an Aluminium-Konstruktionsprofilen. Durch die Befestigung in den Profilnuten lassen sie sich flexibel positionieren und bei Bedarf nachjustieren.

Metallscharnier

Das Scharnier wird über passende Nutensteine direkt am Aluminiumprofil befestigt.

Montiertes Scharnier

Nach der Montage verbindet das Scharnier Türrahmen und Hauptkonstruktion beweglich miteinander.

Montageschritte

• Nutensteine mit Federkugel in die entsprechenden Profilnuten einsetzen.
• Die Federkugel hält die Nutensteine während der Montage in Position.
• Scharnier an der gewünschten Stelle ausrichten.
• Scharnier mit passenden Senkkopfschrauben auf den Nutensteinen befestigen.
• Schrauben gleichmäßig festziehen und anschließend die Funktion prüfen.

Bei größeren Türen sollten mindestens zwei Scharniere verwendet werden. Bei hohen oder schwereren Türen können zusätzliche Scharniere für eine gleichmäßigere Lastverteilung sinnvoll sein. Anzahl und Ausführung sollten zum Gewicht und Aufbau der jeweiligen Tür passen.

Türen und Klappen aus Aluminiumprofilen bauen

Mit Aluminium-Konstruktionsprofilen lassen sich Türen, Wartungsklappen und Schutzabdeckungen für Maschinen, Einhausungen oder Regalsysteme aufbauen. Der Türrahmen wird aus Aluminiumprofilen gefertigt und anschließend mit Scharnieren, Griffen und einer passenden Füllung ausgestattet.

Winkelverbinder

Mit 90°-Winkelverbindern lassen sich die Profile zu einem rechteckigen Türrahmen verbinden.

Bügelgriff

Der Griff wird direkt am Türrahmen befestigt und ermöglicht das Öffnen und Schließen.

Türrahmen aus Aluminiumprofilen montieren

• Aluminiumprofile auf die benötigten Längen zuschneiden oder auf Maß bestellen.
• Profile mit 90°-Winkelverbindern zu einem Türrahmen verbinden.
• Türfüllung auf das benötigte Maß zuschneiden oder direkt als Zuschnitt bestellen.
• Füllung im Rahmen befestigen.
• Scharniere am Türrahmen montieren und anschließend mit der Hauptkonstruktion verbinden.
• Griff montieren und die Funktion der Tür kontrollieren.

Geeignete Platten als Füllung für Aluminiumprofile

Je nach Einsatzbereich eignen sich unterschiedliche Plattenmaterialien als Tür- oder Rahmenfüllung. Entscheidend sind die Anforderungen an Gewicht, Stabilität, Transparenz, Schlagfestigkeit und Witterungsbeständigkeit.

• Alu-Verbundplatten: Leicht und formstabil für Verkleidungen und technische Konstruktionen. Passende Alu-Verbundplatten im Zuschnitt sind in verschiedenen Oberflächen erhältlich.
• HPL-Platten: Robuste Platten für stärker beanspruchte Konstruktionen. Unsere HPL-Platten können passend zum Rahmenmaß bestellt werden.
• Acrylglasplatten: Transparente Lösung für Sichtfenster und sichtbare Füllungen. Passendes Acrylglas im Zuschnitt ist in unterschiedlichen Ausführungen erhältlich.
• Polycarbonatplatten: Besonders schlagfeste transparente Füllung für Schutzverglasungen und Maschinenabdeckungen. Geeignete Polycarbonatplatten erhalten Sie ebenfalls im Zuschnitt.

Stellfüße an Aluminium-Konstruktionsprofilen montieren

Höhenverstellbare Stellfüße sorgen für einen sicheren Stand von Gestellen, Arbeitstischen und Rahmenkonstruktionen aus Aluminium-Konstruktionsprofilen. Unebenheiten im Boden können damit ausgeglichen und die Konstruktion ausgerichtet werden.

Höhenverstellbarer Stellfuß

Der Stellfuß wird in ein passendes Gewinde der Profilkernbohrung eingeschraubt.

Montierter Stellfuß

Über das Gewinde lässt sich die Höhe der Konstruktion anschließend einstellen.

Montageschritte

• In die zentrale Kernbohrung des Aluminiumprofils ein passendes M8-Gewinde schneiden.
• Das Gewinde sorgfältig entgraten und von Spänen reinigen.
• Den Stellfuß in das geschnittene Gewinde einschrauben.
• Die gewünschte Höhe einstellen.
• Die Kontermutter gegen das Profil festziehen, damit sich der Stellfuß nicht selbstständig lösen kann.

Praxis-Tipp: Werden mehrere Stellfüße eingesetzt, sollte die Konstruktion zunächst grob ausgerichtet und anschließend über alle Füße gleichmäßig eingestellt werden. Dadurch steht das Gestell sauber auf den vorgesehenen Auflagepunkten.

Rollen an Aluminium-Konstruktionsprofilen befestigen

Rollen machen Gestelle, Werkstattwagen und Rahmenkonstruktionen mobil. Die bei S-Polytec angebotenen Ausführungen sind als Lenkrollen erhältlich und können je nach Variante mit oder ohne Feststellbremse eingesetzt werden.

Lenkrollen

Die Rollen sind mit oder ohne Feststellbremse erhältlich und ermöglichen mobile Konstruktionen.

Montierte Lenkrolle

Die Rolle wird direkt in das vorbereitete Gewinde des Aluminiumprofils eingeschraubt.

Montageschritte

• In die mittlere Kernbohrung des Aluminiumprofils ein passendes M8-Gewinde schneiden.
• Gewinde entgraten und von Spänen reinigen.
• Lenkrolle in das Gewinde einschrauben.
• Gewünschte Einschraubtiefe einstellen.
• Kontermutter gegen das Profil festziehen, damit sich die Rolle nicht lösen kann.

Praxis-Tipp: Bei einem mobilen Gestell können mindestens zwei Rollen mit Feststellbremse sinnvoll sein, damit die Konstruktion am vorgesehenen Standort gegen unbeabsichtigtes Wegrollen gesichert werden kann.

Praxisbeispiel: Pflanzenregal aus Aluminium-Konstruktionsprofilen

Wie vielseitig Aluminium-Konstruktionsprofile eingesetzt werden können, zeigt unser Pflanzenregal. In diesem Projekt wurden 20 × 20 mm Profile zu einem Regalrahmen verbunden und mit HPL-Platten als Regalböden sowie transparenten Acrylglasplatten als Pflanzenträger ausgestattet.

Durch die modulare Bauweise lassen sich Höhe, Breite und Anzahl der Ebenen an die eigenen Anforderungen anpassen. Zusätzliche Komponenten wie Beleuchtung, Pflanzschalen oder Halterungen können über die Profilnuten befestigt werden.

Verwendete Materialien

• Aluminium-Konstruktionsprofile: 20 × 20 mm für den Regalrahmen.
• Verbinder: Innenliegende Eckverbinder und 3-Wege-Eckverbinder für 20-mm-Konstruktionsprofile.
• HPL-Platten: Als stabile Regalböden.
• Acrylglasplatten: Als transparente Pflanzenträger.

Passende HPL-Platten und Acrylglasplatten können direkt passend zur geplanten Konstruktion im Zuschnitt bestellt werden.

Zubehör für Aluminium-Konstruktionsprofile im Überblick

Mit dem passenden Zubehör lassen sich Aluminium-Konstruktionsprofile verbinden, verlängern und um weitere Funktionen ergänzen. Welche Komponenten benötigt werden, hängt davon ab, ob beispielsweise ein starrer Rahmen, eine Tür, ein mobiles Gestell oder eine höhenverstellbare Konstruktion aufgebaut werden soll.

Winkelverbinder und Innenverbinder

Winkelverbinder eignen sich für 90°-Verbindungen und werden häufig bei Rahmen, Gestellen und Unterkonstruktionen eingesetzt. Innenliegende Verbinder werden innerhalb der Profilnut montiert und ermöglichen eine besonders unauffällige Verbindung.

3-Wege-Eckverbinder und Profilverbinder

3-Wege-Eckverbinder verbinden drei Profile an einem gemeinsamen Eckpunkt und eignen sich deshalb für räumliche Rahmenkonstruktionen. Profilverbinder werden verwendet, wenn zwei Aluminiumprofile in Längsrichtung miteinander verbunden beziehungsweise verlängert werden sollen.

Nutensteine für Aluminiumprofile

Nutensteine stellen innerhalb der Profilnut einen Gewindepunkt für Schrauben bereit. Dadurch können Verbinder, Scharniere, Griffe, Halterungen und weitere Zubehörteile flexibel entlang der Profilnut positioniert und befestigt werden.

Scharniere und Griffe

Scharniere werden eingesetzt, wenn Türen, Klappen oder bewegliche Rahmen in die Konstruktion integriert werden sollen. Griffe ergänzen diese beweglichen Elemente und erleichtern das Öffnen und Schließen.

Stellfüße und Rollen

Stellfüße ermöglichen das Ausrichten einer Konstruktion auf unebenen Böden. Rollen machen Gestelle und Rahmen dagegen mobil. Je nach Anwendung können Lenkrollen mit Feststellbremse verwendet werden, damit die Konstruktion sowohl bewegt als auch am vorgesehenen Standort fixiert werden kann.

Abdeckkappen und Nutabdeckungen

Abdeckkappen verschließen offene Profilenden und sorgen für einen sauberen Abschluss. Nutabdeckungen verdecken offene Profilnuten, wodurch die Konstruktion optisch geschlossener wirkt und sich gleichzeitig leichter reinigen lässt.

Eine große Auswahl an Profilen, Verbindern und passendem Zubehör finden Sie direkt in unserer Kategorie für Aluminium-Konstruktionsprofile.

Häufige Fehler bei der Montage von Aluminium-Konstruktionsprofilen

• Profile nicht rechtwinklig ausrichten: Bereits kleine Abweichungen können dazu führen, dass Rahmen verzogen sind oder Türen später nicht sauber schließen.
• Schrauben zu früh vollständig festziehen: Verbindungen zunächst nur leicht anziehen und erst nach dem vollständigen Ausrichten endgültig festziehen.
• Zu wenige oder ungeeignete Verbinder verwenden: Anzahl und Art der Verbindungselemente müssen zur Konstruktion und zur auftretenden Belastung passen.
• Falsches Zubehör für die Nut verwenden: Nutensteine, Verbinder, Schrauben und weiteres Zubehör müssen zum verwendeten Profil und dessen Nutgröße passen.
• Schnittkanten nicht entgraten: Grate und Späne können die Montage von Verbindern oder Abdeckkappen erschweren und sollten vor dem Zusammenbau entfernt werden.
• Belastung nicht berücksichtigen: Profilgröße, Spannweite, Verbindungen und Aufbau müssen zur späteren Beanspruchung der Konstruktion passen.

Aluminium-Konstruktionsprofile montieren: Das Wichtigste zusammengefasst

Aluminium-Konstruktionsprofile lassen sich mit dem passenden Zubehör flexibel zu Rahmen, Gestellen, Türen, Einhausungen und mobilen Konstruktionen verbinden. Entscheidend sind eine saubere Planung, rechtwinklig zugeschnittene Profile und Verbindungselemente, die zum jeweiligen Profil und zur geplanten Belastung passen.

Innenliegende Eckverbinder und Winkel eignen sich für klassische Rahmenkonstruktionen, Profilverbinder ermöglichen längere Aufbauten und 3-Wege-Eckverbinder erleichtern den Aufbau räumlicher Konstruktionen. Scharniere, Griffe, Stellfüße und Rollen erweitern das Profilsystem um zusätzliche Funktionen.

Wer die Verbindungen zunächst nur leicht anzieht, die gesamte Konstruktion sorgfältig ausrichtet und die Schrauben anschließend gleichmäßig festzieht, schafft eine gute Grundlage für einen geraden und sauberen Aufbau.

Passende Aluminium-Konstruktionsprofile, Verbinder und Zubehör können direkt passend zum geplanten Projekt ausgewählt werden.

Häufige Fragen zur Montage von Aluminium-Konstruktionsprofilen
