Gewindehülse M5 Cremeweiß (RAL 9001)

Gewindehülse M5 aus Edelstahl in Cremeweiß

Wetterfeste Kopflackierung ✓ Mit M5 Innengewinde ✓ Ohne Schraube ✓

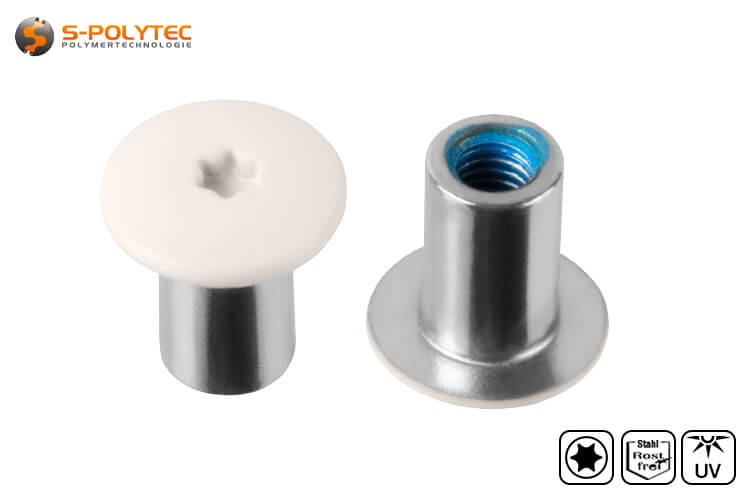

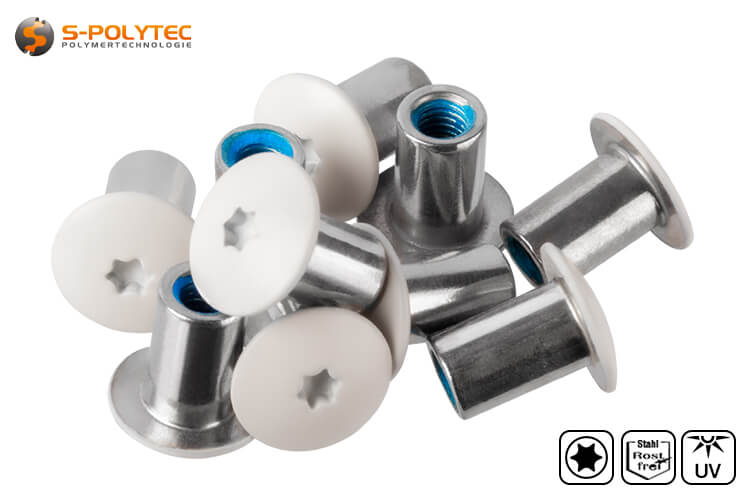

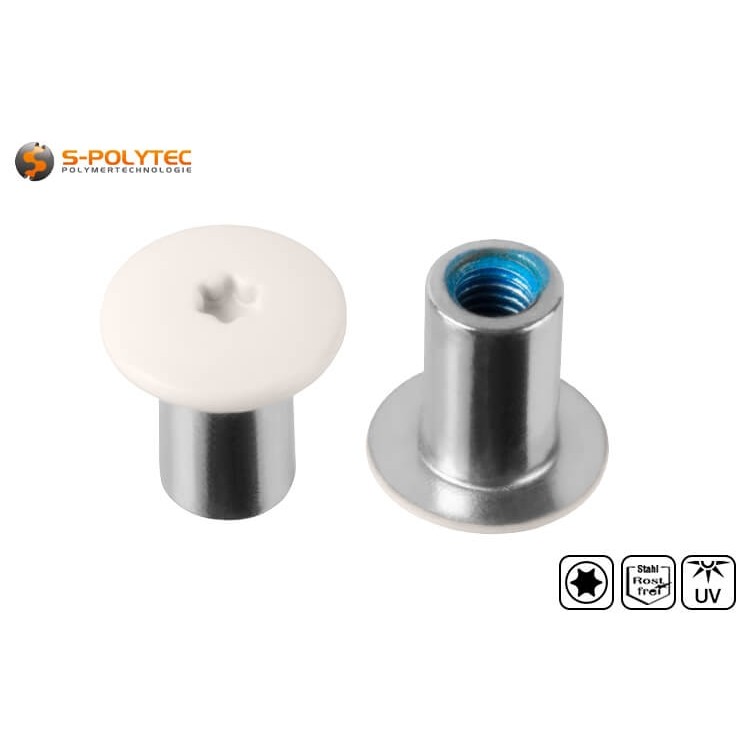

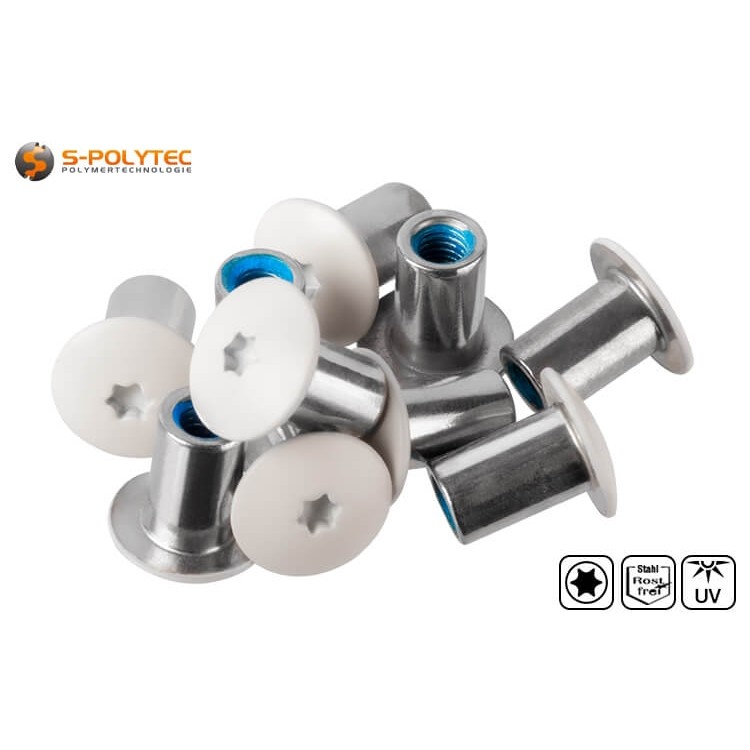

Die Gewindehülse in Cremeweiß (RAL 9001) wird aus hochwertigem A2 Edelstahl hergestellt und hat eine UV- und witterungsbeständige Kopflackierung in Cremeweiß, welche für Wandverkleidungen im Innen- wie Außenbereich eine sehr beliebte Farbe ist. Dank des Torx-Antriebs im flachen Hülsenkopf, lassen sich die Gewindehülsen leicht verschrauben. Der Kopfdurchmesser beträgt 14mm und ist 6mm größer als der, der Hülse, die in das Profil oder Werkstück eingesteckt wird. Die Hülsentiefe beläuft sich auf 12mm und enthält ein Innengewinde der Größe M5, welches ebenfalls 12mm tief ist. Die Gewindehülsen dienen in erster Linie als Alternative zu Hutmuttern bei Stahl-Vierkantprofilen und werden üblicherweise mit Balkonschrauben kombiniert. Durch den rostfreien Stahl kann die Gewindehülse bedenkenlos für Montagen im Außenbereich genutzt werden.

HINWEIS: Die Edelstahl-Gewindehülsen mit cremeweißer Kopflackierung weisen ein Innengewinde in der Größe M5 auf, so dass jede handelsübliche M5-Gewindeschraube verwendet werden kann. Die Kopfform, Farbe und Gewindelänge der Schraube spielt dabei keine Rolle.

Gewindehülsen werden, je nach Anwendungsbereich, in das Stahlprofil oder der Werkstoffoberfläche eingesteckt, bis der flache Hülsenkopf auf der Oberfläche aufliegt. Dieser hat eine Stärke von rund 2mm und fällt zu den Außenrändern linsenförmig ab. Der wesentliche Vorteil dieser Konstruktion ist, dass eine beinahe bündige Plattenmontage gewährleistet werden kann, weil keine Mutter oder Hutmutter übersteht. Dies erleichtert die Reinigung der Oberflächen deutlich und wirkt sich auch positiv auf die Optik der Befestigung auf. Verstärkt wird dies durch die hochwertige Kopflackierung in Cremeweiß gemäß RAL K5 Classic mit dem RAL-Farbcode 9001, durch die eine Ton-in-Ton Montage von Werkstoffen möglich ist, dessen Oberfläche ebenfalls diesem Farbton entspricht.

Eigenschaften der cremeweißen Gewindehülse aus Edelstahl

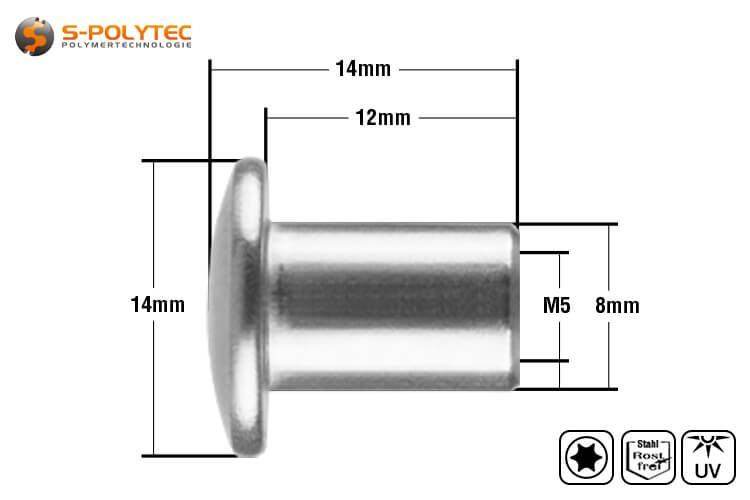

Die Gewindehülse in gebrochenem Weiß hat einen Kopfdurchmesser von 14mm, mit einer flachen Unterseite und einer leicht linsenförmigen Oberseite. Dies bedingt eine sehr flache Bauform mit einer Stärke von etwa 2mm. Addiert man die 12mm für die Tiefe der Hülse hinzu, ergibt sich eine Abmessung von Ø14mm x 14mm. Der Hülsenaußendurchmesser beträgt 8mm, so dass sich eine umlaufende Auflagefläche von 3mm für den Kopf ergibt um einen sicheren Halt zu gewährleisten. Damit dieser auch von Dauer ist, setzen wir einen Gewindekleber ein, der sich auf dem Innengewinde der Hülse befindet. Das führt allerdings dazu, dass das Gewinde geringfügig verengt wird, so dass beim Eindrehen der Schraube ein zusätzlicher Torx-Schraubenschlüssel oder Biteinsatz in der Größe T20 (ISR20) benötigt wird, um ein Mitdrehen der Gewindehülse zu verhindern. Die Gewindehülse wird in einem Stück aus massivem A2 Stahl gefertigt. Dabei handelt es sich um einen Edelstahl, dessen Korrosionsbeständigkeit einen dauerhaften Einsatz im Außenbereich bei jeder Wetterlage erlaubt.

Gerade bei weißen Oberflächen, die für den Einsatz im Außenbereich bestimmt sind, ist eine gute UV- und Witterungsbeständigkeit bedeutsam. Aus diesem Grund setzen wir bei der Kopflackierung in Cremeweiß auf eine hochwertige Pulverbeschichtung, die diese Bedingungen erfüllt. Eine Verfärbung des Lacks, ebenso wie ein Vergilben durch anhalte UV-Strahlung ist somit nicht zu befürchten. Das gebrochene Weiß, welches dem RAL-Farbton 9001 des K5 Classic Farbfächers entspricht, ist ideal zur Montage von HPL-Platten welche von diversen Herstellern in der entsprechenden Farbe erhältlich sind. Aber auch im Innenbereich ist Cremeweiß sehr verbreitet, so dass die Gewindehülsen auch für die unterschiedlichsten Verschraubungen mit M5 Gewindeschrauben eingesetzt werden können.

Sicherheit spielt bei einer Absturzeinrichtung von Balkonen, Dachterrassen und in Treppenhäusern eine außerordentlich wichtige Rolle. Das bezieht auch die Wahl der geeigneten Befestigungsmittel mit ein, denn diese müssen gegen selbstständiges Lösen gesichert werden. Bei unseren Gewindehülsen gehen wir auf Nummer sicher und setzen auf einen ganz speziellen Klebstoff, bestehend aus der Klebstoff-Komponente und einem Härter, der in winzigen kleinen Glaskörpern enthalten ist. Sobald die Schraube in das Gewinde eingedreht wird, zerbersten diese und leiten damit die reaktive Aushärtung des Gewindeklebers ein. Ist dieser vollständig ausgehärtet, ist ein Lockern oder Lösen der Hülse durch Stöße oder Vibrationen nicht mehr zu befürchten.

HINWEIS: Einmal ausgehärtet, ist die Schraubensicherung fest und wird beim Lösen der Schraube unbrauchbar, so dass diese durch erneutes Auftragen eines Schraubensicherungslacks wiederhergestellt werden kann. Alternativ stellt der Einsatz einer neuen Gewindehülse eine absolute sichere Schraubverbindung dar.

Verwendung von Gewindehülse in Cremeweiß

Eine Gewindehülse aus Edelstahl ist in Kombination mit einer Balkon-Gewindeschraube ist eine hervorragende Wahl, wenn es um die Befestigung von Verkleidungen mit HPL, VSG-Glas oder Aluverbundplatten geht. Die Farbe und Länge der Schraube, welche durch die Platte geführt wird, spielt dabei keine nennenswerte Rolle, solange diese über ein Gewinde in der Größe M5 verfügt. Die passenden Schrauben bieten wie in diversen Farben, passend unseren HPL-Dekoren, sowie in verschiedenen Längen zu günstigen Preisen. Darüber hinaus führen wir auch unterschiedliche Distanzscheiben, welche zwischen der Platte und dem Stahlprofil angewandt, eine perfekte Vibrations- und Stoßdämpfung gewährleisten, sowie der Sicherstellung einer zwängungsfreien Montage durch gute Gleiteigenschaften dienen.

Um die cremeweißen Gewindehülsen verwenden zu können, müssen diese vollständig eingesteckt werden, bis der Hülsenkopf auf der Oberfläche aufliegt. Dazu ist eine Profiltiefe oder Brettstärke von mindestens 12mm erforderlich, damit die Hülse nicht auf der anderen Seite übersteht. Dabei ist zu berücksichtigen, dass die Bohrung für die Hülse wenigstens 13mm tief und mit einem Durchmesser von 8,5mm gebohrt wird. Der Bohrer sollte dabei passend zum Werkstoff gewählt werden. Überdies ist zu beachten, dass sich der Klemmbereich einer Gewindeschraube geringfügig um 1mm bis 5mm durch die Verwendung einer Gewindehülse erhöht. Es können somit deutlich kürzere Schrauben genutzt werden, als bei einer Verschraubung mit Sechskantmutter oder Hutmutter. Konkret bedeutet das, dass bei einer Schraube mit 20mm Gewindelänge ein Klemmbereich von 21mm bis 25mm gegeben ist.

Technische Daten der Gewindehülse in Cremeweiß

• Material: Edelstahl A2
• Farbe: RAL9001 (Cremeweiß)
• Kopfform: Rund, flach
• Antrieb: Torx 20 (T20, ISR20)
• Ø Gewinde: M5
• Tiefe Innengewinde: ca. 12 mm
• Ø Hülsenkopf: 14 mm
• Ø Hülse: 8 mm
• Ø Bohrung 8,5 mm
• Tiefe Hülse: 12 mm
• Anzugsmoment: 2 - 4 Nm
• UV-Beständigkeit: Sehr Gut
• Korrosionsbeständigkeit: Sehr Gut
• Rostbeständigkeit: Sehr Gut
• Säurebeständigkeit: Gut
