Einhandzwinge (verschiedene Größen)

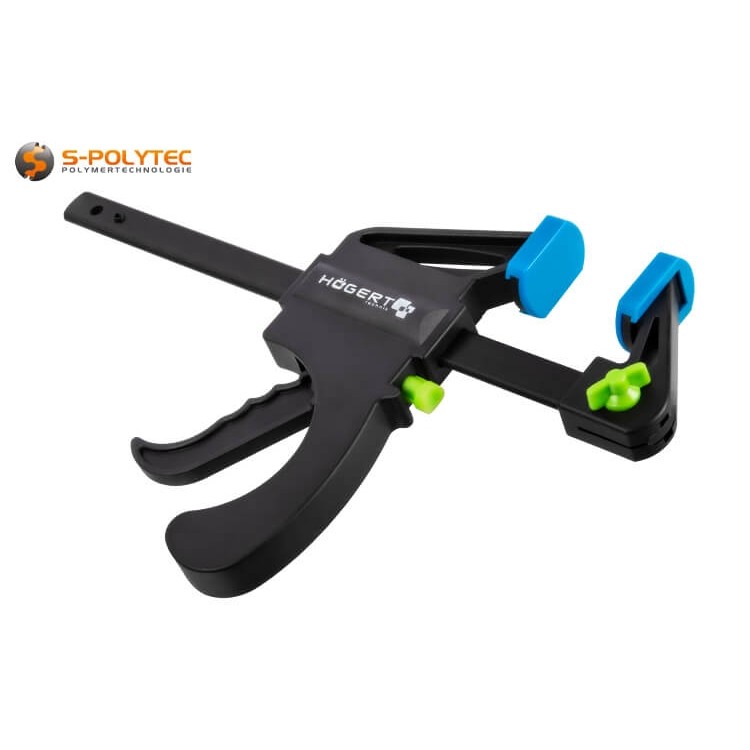

Högert Einhandzwinge mit Profilstahlschiene

Verschiedene Größen ✓ Mit Schutzkappen ✓ Zum Klemmen und Spreizen ✓

Bei den hochwertigen Einhandzwingen von Högert handelt es sich um Klemm- und Spreizzwingen zur Einhandbedienung und sind bei unzähligen Anwendungen in Handwerk und Haushalt eine sehr nützliche Hilfe, beispielsweise um Spanplatten oder Kunststoffplatten beim Sägen gegen Verrutschen zu sichern oder um beim Kleben und Leimen eine ausreichende Fixierung sicherzustellen. Die Profilschiene aus Stahl in Kombination mit den großen Spannbacken gewährleistet eine präzise Führung bei höchster Lebensdauer. Durch den robusten Pistolengriff ist eine schnelle, feste und sichere Fixierung bei vergleichsweise geringem Kraftaufwand möglich. Das Fixierwerkzeug kann problemlos mit der linken oder der rechten Hand betätigt werden, so dass die zweite Hand zur präzisen Ausrichtung der Werkstücke eingesetzt werden kann.

Wir bieten die Einhandzwingen in verschiedenen Größen mit unterschiedlichen Längen der massiven Profilschiene und damit verschieden hohen Klemm- und Spreizbereichen zur Fixierung von Objekten. Die angegebene Größe bezieht sich dabei auf die maximale Spannweite beim Klemmen von Objekten und ist wahlweise in 100mm, 150mm, 300mm oder 450mm erhältlich. Der Spreizbereich fällt entsprechend der gewählten Größe höher aus. Die Spannarme, ebenso wie der robuste Pumpgriff, werden aus hochwertigem Polyamid (PA6) gefertigt, dass sich durch eine sehr gute Belastbarkeit auszeichnet. Je nach Ausführung, variiert die Spanntiefe von 34mm bis 64mm.

Eigenschaften der Klemmzwingen zur Einhandbedienung

Die Klemm- und Spreizzwingen sind wahre Multitalente und für unzählige Anwendungsbereiche geeignet. Je nach Größe, variiert der maximale Klemmbereich und reicht bei der kleinsten verfügbaren Einhandzwinge von 100mm bis zu 450mm bei der Größten, die wir im Onlineshop anbieten. Ungeachtet der Größe, werden alle unsere Einhandzwingen aus hochwertigen Werkstoffen hergestellt. Die massive Profilschiene besteht aus verschleißfestem und Verformungsbeständigem Stahl und macht den Großteil des Gewichts des Klemmwerkzeugs aus. Damit die bewegliche Spannbacke beim Lösen nicht von der Schiene rutschen kann, ist diese an beiden Enden mit einer Endsicherung ausgestattet. Diese dient auch als Anschlagbegrenzung beim Umstecken der Spannbacke am Schienenende. Die Gehäuse der Spannbacken und des Griffs sind hingegen aus sehr leichtem, jedoch äußert stabilem Polyamid (PA6) gefertigt. Allein die Auswahl der Materialien spiegelt schon die hochwertige Qualität wieder, die durchaus den hohen Ansprüchen von Handwerksbetrieben gerecht wird.

Eine Klemmzwinge hat eine simple Aufgabe. Es soll Objekte so lange fixieren, bis die Zwinge entnommen wird. Die recht großen Auflageflächen der Spannbacken meistern diese Aufgabe äußerst zuverlässig. Die blauen Schutzabdeckungen erhöhen die Auflagefläche geringfügig und bieten zudem einen effektiven Schutz beim Fixieren von Werkstücken mit empfindlicheren Oberflächen. Das Erreichen der maximalen Klemmkraft ist nahezu mühelos durch den Pistolengriff und der simplen wie effektiven Mechanik im inneren des Gehäuses erzielt. Im Gegensatz zu vielen anderen Herstellern, kann das Gehäuse im Bedarfsfall aufgeschraubt werden, um die Mechanik zu reinigen. Dies kann beispielsweise sinnvoll sein, wenn beim Auftrag eines Klebstoffs oder Holzleims etwas auf die Profilschiene geraten ist und beim Entfernen der Zwinge die innenliegende Mechanik aus Stahlfedern und Druckplatten verunreinigt wurde.

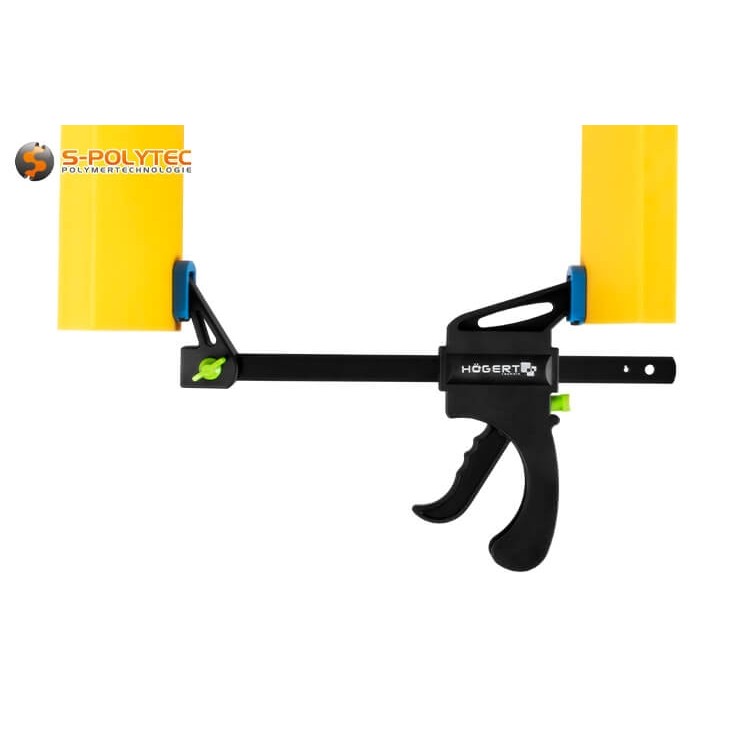

Die Högert Einhandzwinge kann als Spreizzwinge verwendet werden, in dem die Spannbacke von einem Profilende gelöst und am anderen Profilende festgeschraubt wird. Nun zeigen die Auflageflächen nach außen, so dass statt einer Klemmung eine Spreizung durch die Betätigung des Griffhebels bewirkt wird. Auch hier variieren die Werte für die maximale Spreizung in Abhängigkeit von der Zwingengröße. Zu beachten ist dabei jedoch, dass der Spreizbereich einen Mindestabstand erfordert, der vorliegen muss, damit die Zwinge in den Zwischenraum eingesetzt und gespreizt werden kann. Bei der kleinsten beträgt dieser Mindestwert lediglich 73mm. Bei den drei größeren Modellen ist der Wert auf mindestens 146mm eingegrenzt und variiert lediglich im Höchstabstand der erzielbaren Spreizung, welche wir in den spezifischen Daten etwas weiter unten detailliert aufgeführt haben.

Der profilgeformte Griff liegt gut in der Hand und lässt sich sehr leicht betätigen. Beim Zug am Griffhebel wird eine massive Stahlfeder zusammengepresst, welche die Stahlplatten in eine diagonale Richtung verschieben und mit der Profilschiene verkeilen, so dass die Spannbacke am Griff sich immer weiter entlang der Profilschiene in Richtung der Spannbacke am äußeren Ende der Stahlschiene bewegt. Auf eine sehr ähnliche Weise basiert auch die Funktion der Entriegelungstaste, welche an der Rückseite des Griffs positioniert ist, so dass der Drucktaster bequem mit dem Daumen erreicht werden kann, um die Fixierung aufzulösen.

Spezifische Daten der unterschiedlichen Einhandzwingen

• Einhandzwinge 100x34mm: Tiefe Spannarm: 34mm, Spannlänge: 100mm, Spreizbereich: 73mm - 183mm, Gewicht: 75g
• Einhandzwinge 150x63mm: Tiefe Spannarm: 64mm, Spannlänge: 150mm, Spreizbereich: 146mm - 360mm, Gewicht: 512g
• Einhandzwinge 300x63mm: Tiefe Spannarm: 64mm, Spannlänge: 300mm, Spreizbereich: 146mm - 510mm, Gewicht: 644g
• Einhandzwinge 450x63mm: Tiefe Spannarm: 64mm, Spannlänge: 450mm, Spreizbereich: 146mm - 660mm, Gewicht: 768g

Anwendung und Handhabung von Einhandzwingen

Einhandzwingen haben im Gegensatz zu herkömmlichen Schraubzwingen mit Drehgriff den Vorteil, dass diese mit einer Hand bedient werden können, so dass die zweite Hand zum präzisen Ausrichten des Werkstücks frei bleibt. Die Handhabung ist dabei denkbar einfach. Zum Fixieren wird der Pumpgriff betätigt, wodurch die Spannbacken entlang der Profilstahlschiene immer weiter zusammenrücken, bis diese letztlich einen festen Kontakt zu den Oberflächen aufweisen. Sobald sich der Griffhebel nicht mehr mit normaler Kraft ziehen lässt, ist die maximale Fixierkraft der Einhandzwingen erreicht. Mit zunehmender Größe der Zwingen fällt die Kraft der Fixierung höher aus, was sich vor allem bei unter Zugspannung stehenden Werkstücken bemerkbar macht. Im direkten Vergleich zu einfachen Schraubzwingen fällt die Kraft der automatisch dosierten Fixierung etwas geringer aus und ist daher ideal für Kunststoffe, Glas, Massivholz oder Holzwerkstoffe sowie leichte Metall. Einhandzwingen können jedoch bedenkenlos mit Schraub- und Klemmzwingen kombiniert werden um eine perfekte Fixierung, beispielsweise für das Leimen, Sägen, Fräsen oder Schweißen zu erzielen. Auch bei Verklebungen halten die Einhandzwingen die Substrate bis zum Erreichen der Endfestigkeit des Klebstoffs sicher an Ort und Stelle.

Die hochwertigen Klemmzwingen sind jedoch nicht nur zum aneinanderpressen beim Verkleben oder zum Fixieren von Brettern um Vibrationen beim Sägen zu vermeiden geeignet, sondern können auch als Spreizzwingen eingesetzt werden. Um die Einhandzwingen zum Spreizen einsetzen zu können, muss die Spannbacke, welche am Ende der Profilstahlschiene angebracht ist, auf der gegenüberliegenden Seite befestigt werden. Dazu löst man die Grüne Flügelmutter durch Drehen entgegen dem Uhrzeigersinn und zieht diese vollständig raus. Auf der Rückseite ist eine Sechskantmutter in den Kunststoff eingelassen, die nach Entnahme der Schraube herausfällt. Nun kann die Spannbacke über das Ende der Stahlschiene geführt werden. Beim Aufschieben auf der anderen Seite ist darauf zu achten, dass die Auflagefläche zur Außenseite gerichtet ist. Die Spannbacke muss bis zum Erreichen der Endsicherung auf die Profilschiene geschoben werden. Anschließend kann die Mutter in die dafür vorgesehene Vertiefung eingesetzt und mit einem Finger gegen Herunterfallen gesichert werden. Abschließend wird die Flügelmutter wieder durch das Loch der Spannbacke durch die Profilschiene hindurch, in das Gewinde der Mutter eingeschraubt und Handfest im Uhrzeigersinn festgedreht. Typische Beispiele sind die behutsame Demontage von verleimten Möbelkorpussen, oder die Sicherstellung eines Spaltabstands bei der Montage von Schränken und Schubladen.

Im Behälterbau, sowie bei der Herstellung von Rahmen, sind die Klemm- und Spreizzwingen nahezu unerlässlich und stellen als Spreizzwinge sicher, dass die einzelnen Behälterwände während der Verklebung oder vor dem Verschweißen nicht ineinander fallen. Um dem Innendruck durch das Spreizen entgegenzuwirken, wird bei solchen Anwendungen üblicherweise noch eine oder mehrere Klemmzwingen von Außen angebracht. Auf diese Weise lassen sich Bilderrahmen im perfekten rechten Winkel auf sehr einfache und effiziente Weise durch Verleimung herstellen, ohne Gefahr zu laufen, dass die Rahmenprofile durch den Außendruck verbiegen.

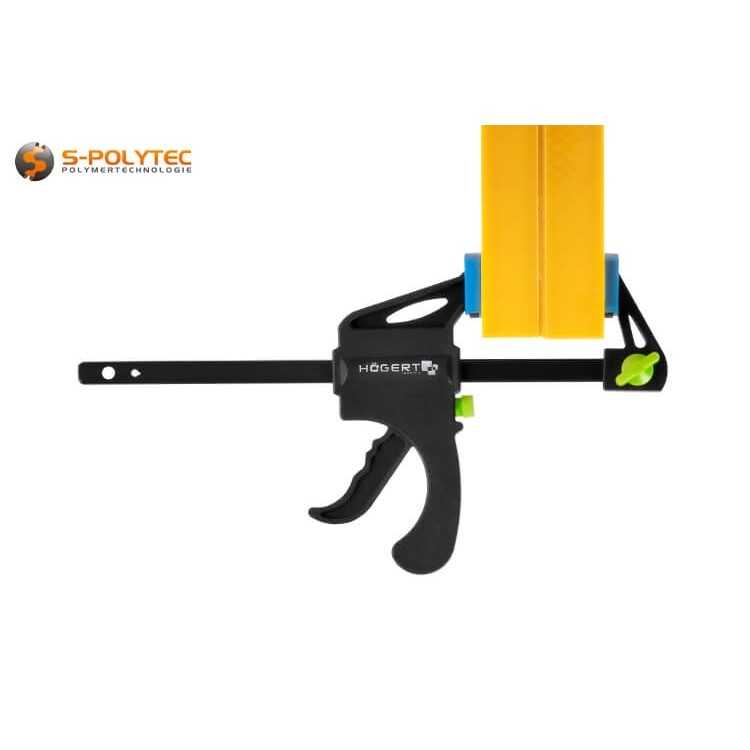

Zum Lösen der Zwinge genügt ein Tastendruck. Hierfür dient ein kleiner Drucktaster auf der Rückseite des Pumpgriffs, der problemlos mit dem Daumen erreicht und betätigt werden kann und die Einhandzwinge entspannt. Dabei spielt es keine Rolle, ob die Zwinge mit der linken oder der rechten Hand bedient wird. Die Taste dient zeitgleich auch zur Rückführung der Spannbacke, welche sich am Griffstück befindet, entlang der Profilschiene aus Stahl.

Anwendungsbeispiele für Einhandzwingen mit Pumpgriff

• Die Einhandzwingen sind perfekt zum Sägen, Schleifen und Fräsen als Sicherung gegen Verrutschen
• Beim Leimen oder Kleben gewährleisten die Zwingen eine sichere Fixierung bis zur Aushärtung des Klebers
• Die Zwingen sind ideal für Fixierungen zur Bearbeitung von Kunststoffen, Glas, Holz und leichten Metallen
• Durch die Schutzkappen aus Polyethylen sind die Zwingen auch für kratzempfindliche Oberflächen geeignet
• Wird die Spannbacke auf der Profilschiene umgesteckt, wird eine präzise Spreizung von Werkstücken möglich
• Dank der Einhandbedienung können die Werkstücke mit der zweiten Hand präzise ausgerichtet werden
• und viele weitere

HINWEIS: Die Zwingen sind mit abnehmbaren Schutzkappen in ansprechendem Blau versehen. Diese sind aus Polyethylen gefertigt, welches weicher als das Polyamid der Spannbacken ist, so dass empfindliche Oberflächen besser gegen Verkratzen geschützt werden. Bei sehr empfindlichen oder Hochglanz lackierten Oberflächen ist es dennoch ratsam, ein weiches Tuch zwischen der Oberfläche und der Auflagefläche der Spannbacken zu legen. Bei druckempfindlichen Werkstoffen mit geringerer Oberflächenhärte ist es zudem hilfreich, wenn die Auflagefläche durch ein Holzbrett oder eine Kunststoffplatte vergrößert wird, um Druckstellen durch das Klemmen oder Spreizen zu verhindern.

Technische Daten der Einhand-Klemmzwingen

• Material: Stahl, Polyamid
• Farbe: Blau, Schwarz
• Spannlänge: 100mm, 150mm, 300mm oder 450mm
• Spanntiefe: 34mm bzw. 64mm
• Auflage (mit Schutzkappe): ca. 17mm x 22mm bzw. ca. 30mm x 40mm
• Auflage (ohne Schutzkappe): ca. 13mm x 20mmm bzw. ca. 23mm x 40mm
• Schutzkappen: Ja, abnehmbar
• Stärke Profilschiene: 8mm x 3mm bzw. 19mm x 6mm
• Korrosionsbeständigkeit: Gut
• Rostbeständigkeit: Gut
