Aqua-Plus PP-R Kupplung mit Innengewinde

Aqua-Plus PP-R Rohr-Kupplung mit Innengewinde

Integriertes Messinggewinde ✓ Verschiedene Größen ✓ Optimierter Durchfluss ✓

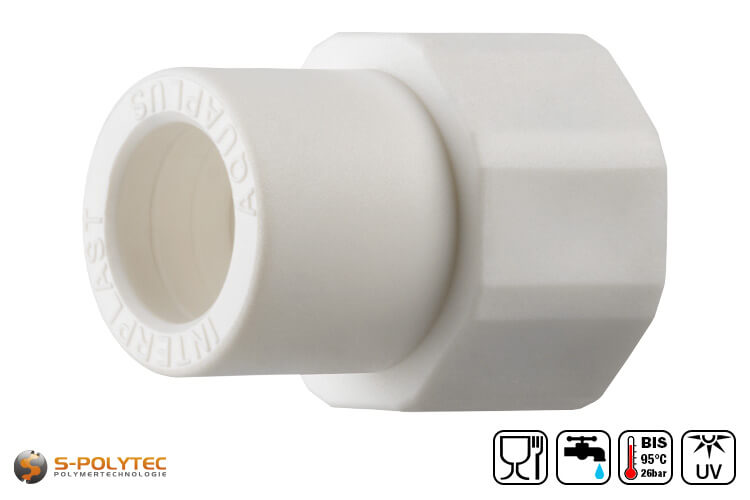

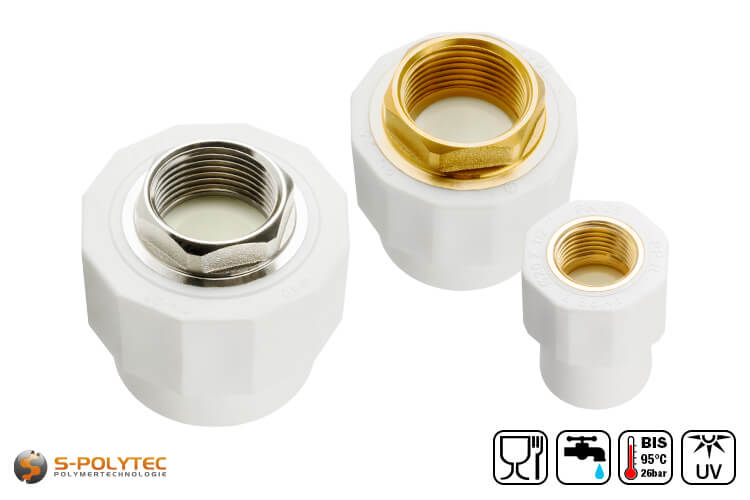

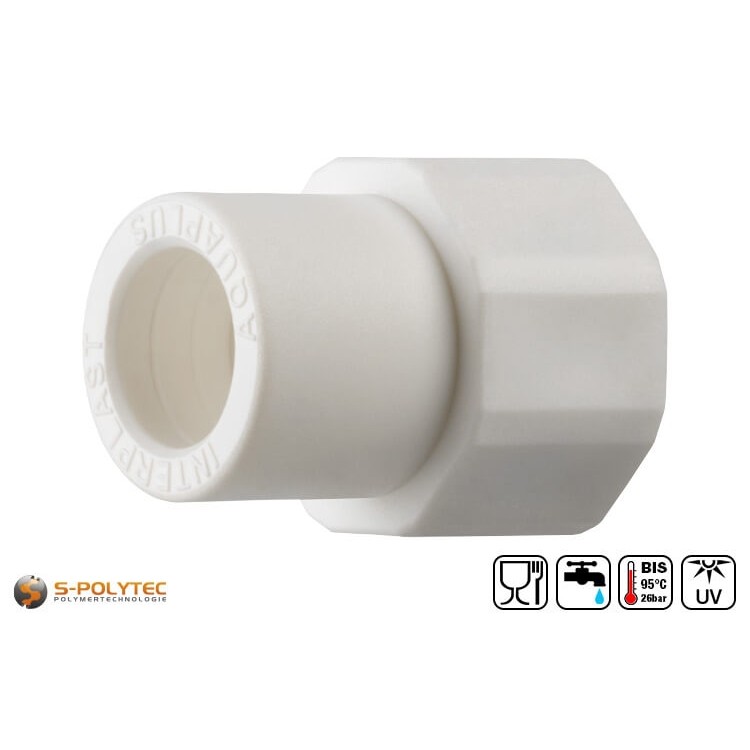

Die weißen Aqua-Plus PP-R Kupplungen mit einseitigem Innengewinde sind in unterschiedlichen Varianten verfügbar. Hierbei variieren sowohl die Größen der Schweißmuffen zur Aufnahme eines PP-R Rohrs von DN20 - DN40, als auch die Gewindegrößen. Das Innengewinde aus Messing reicht, je nach gewählter Ausführung von 1/2" bis hin zu 1 1/4". Durch die feste Schweißverbindung zur einen und der Schraubverbindung zur anderen Seite der Rohr-Kupplung, sind ohne großen Aufwand Verbindungen von PP-R Rohrsystemen zu anderen Rohrsystemen, als auch zwischen zwei Rohrsystemen aus PP-R geschaffen.

Als Durchgangsverbinder bietet die Rohr-Kupplung unzählige Anwendungsmöglichkeiten. Diese reichen vom schraubbaren Verschlussstopfen zur späteren Erweiterung des Leitungssystems, über den Anschluss von Endverbrauchern wie Auslassventilen, Heizungen oder Klimageräten, bis hin zur Verbindung von Kuper-, Alu- oder Stahlrohren mit PP-R Rohren.

Lieferumfang:

• 1 x Aqua-Plus PP-R Kupplung mit Innengewinde in Weiß

Eigenschaften der PP-R Kupplung mit Innengewinde

Unsere PP-R Rohr-Kupplungen bestehen aus hochwertigem Polypropylen-Random-Copolymerisat, in das das Innengewinde aus Messing eingearbeitet ist. PP-R ist ein lebensmittelechter Kunststoff, der sich durch eine sehr gute Schlagzähigkeit, sowie Chemikalienbeständigkeit auszeichnet. Auch die Temperaturbeständigkeit von -10°C bis +95°C ist ein nennenswerter Aspekt, denn dadurch eignet sich die weibliche Rohr-Kupplung perfekt zur Verbindung von Heißwasserleitungen für Heizungsanlagen oder zur Geothermie. Dank der Trinkwasserzulassung, welche durch DVGW- und SKZ-Zertifizierungen belegt wird, kann die Rohr-Kupplung auch bedenkenlos für Trinkwasser führende Leitungen eingesetzt werden. Je nach Dauergebrauchstemperatur sind dabei Drücke von bis zu 26bar zulässig.

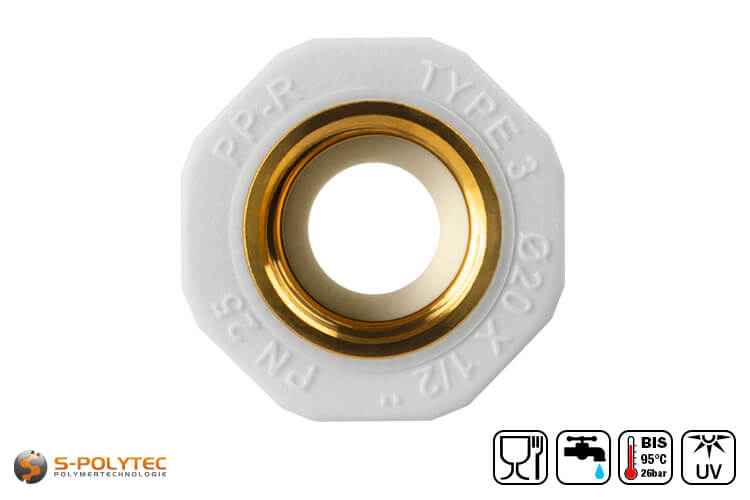

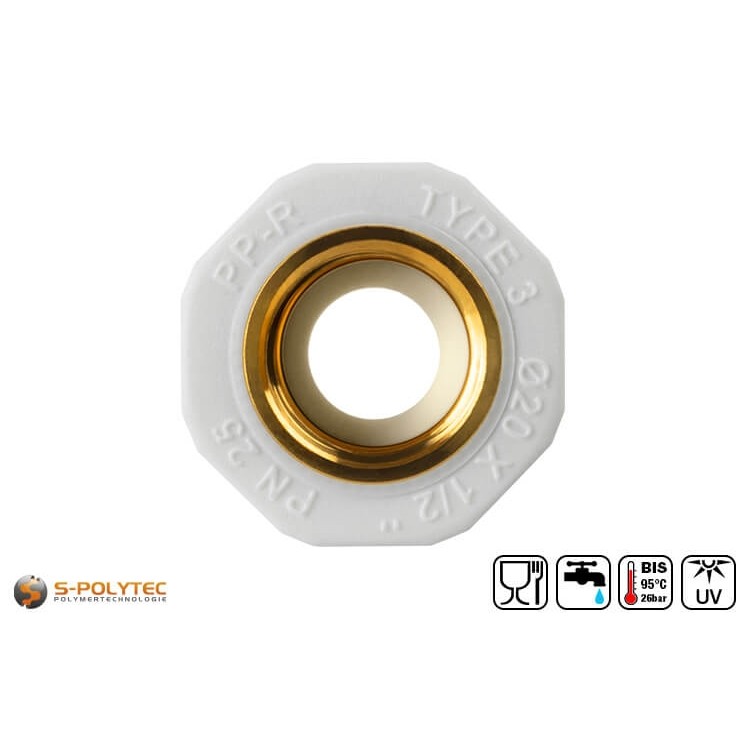

Im Gegensatz zu unseren mehrteiligen Schraubkupplungen, verfügt die Rohr-Rohrkupplung über ein fest integriertes Messinggewinde. Bei der Ausführung mit Innengewinde, ist der Messingeinsatz innen bis zum Beginn des Gewindes, sowie außen nahezu komplett in den Kunststoff integriert. Dadurch wird nicht nur eine dauerhafte, feste Verbindung der beiden Werkstoffe erreicht, sondern bewirkt überdies, dass sich selbst bei hohen Anzugsmomenten das Gewinde nicht vom Kunststoff löst und mitdreht. Wird eine PP-R Rohr-Kupplung mit Außengewinde eingeschraubt, wird so eine durchgängige Verbindung geschaffen, die von einem zum anderen Rohr komplett vom Kunststoff überzogen ist, ohne das Transportflüssigkeiten in Kontakt zur Schraubverbindung aus Messing kommen.

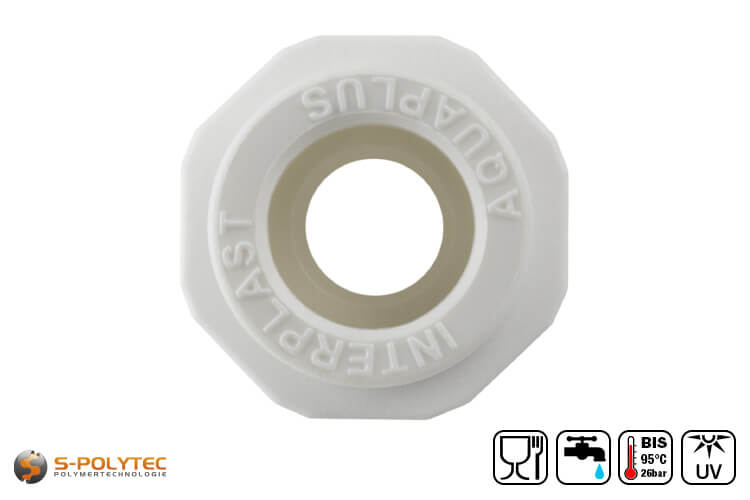

Eine Besonderheit bei den Formstücken des weißen AquaPlus PP-R Rohrsystems ist, dass diese über einen durchflussoptimierten Aufbau verfügen. Die Rohr-Kupplungen mit einseitiger Rohrmuffe sind so konstruiert, dass das Rohr nach dem Erweichen bis zu nötigen Einstecktiefe eingeschoben werden kann und durch einen inneren Bereich in der Tiefe begrenzt wird. Dieser ist zudem im Durchmesser exakt auf das Rohr abgestimmt und reicht bis zum Beginn des Innengewindes.

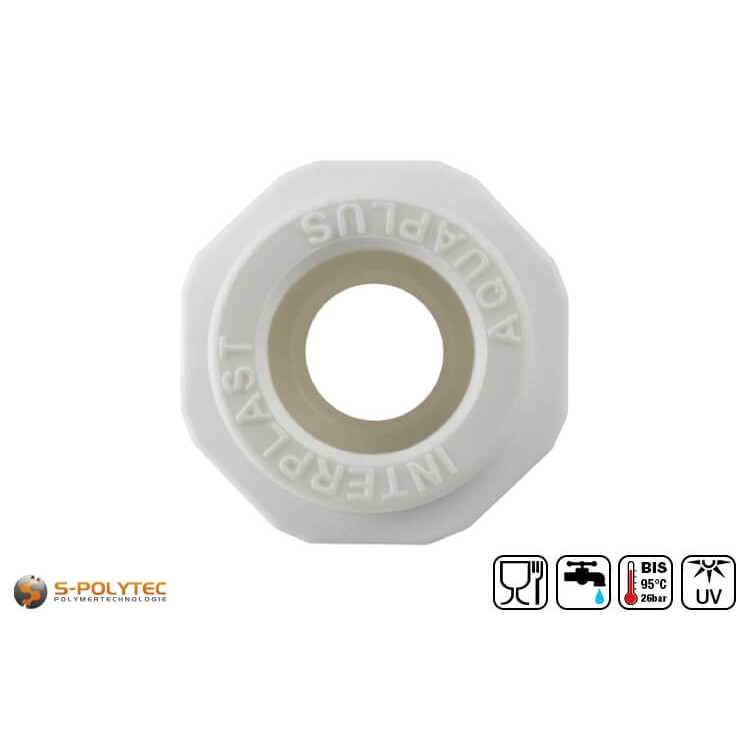

Größenübersicht der PP-R Kupplungen mit Innengewinde

• PP-R Kupplung DN20x1/2" IG: Für PP-R Rohre mit Ø außen 20mm - Innengewinde Ø 1/2"
• PP-R Kupplung DN20x3/4" IG: Für PP-R Rohre mit Ø außen 20mm - Innengewinde Ø 3/4"
• PP-R Kupplung DN25x1/2" IG: Für PP-R Rohre mit Ø außen 25mm - Innengewinde Ø 1/2"
• PP-R Kupplung DN25x3/4" IG: Für PP-R Rohre mit Ø außen 25mm - Innengewinde Ø 3/4"
• PP-R Kupplung DN32x3/4" IG: Für PP-R Rohre mit Ø außen 32mm - Innengewinde Ø 3/4"
• PP-R Kupplung DN32x1" IG: Für PP-R Rohre mit Ø außen 32mm - Innengewinde Ø 1"
• PP-R Kupplung DN40x1" IG: Für PP-R Rohre mit Ø außen 40mm - Innengewinde Ø 1"
• PP-R Kupplung DN40x1 1/4" IG: Für PP-R Rohre mit Ø außen 40mm - Innengewinde Ø 1 1/4"

Verarbeitung von Rohr-Kupplungen mit Innengewinde für PP-R Rohre

Die PP-R Kupplung dient zur Schraubverbindung eines PP-R Rohrs mit einem weiteren Rohr. Das PP-R Rohr wird hierbei mit der Kupplung verschweißt. Dazu benötigen Sie ein Muffenschweißgerät mit einer Heizbuchse in entsprechender Größe, bei der zum einen das Rohr eingesteckt wird und zeitgleich die Muffe der Kupplung aufgesteckt wird, um diese durch Erhitzen zu erweichen. Danach kann das Rohr in die Muffe gesteckt werden. Dies muss ohne große Wartezeiten, gerade und ohne Verdrehen erfolgen, wenn die Schweißverbindung wasser- und druckdicht sein soll. Eine Achsabweichung von bis zu 3° sind im Toleranzbereich. Der Versuch, das Rohr ohne Erweichung einzustecken, wird nicht zielführend sein. Der Innendurchmesser der Rohrmuffe auf der einen Seite der Kupplung ist bewusst ein wenig kleiner und stellt die hohe Druckbeständigkeit der Schweißverbindung sicher.

Unterschiedliche Rohrdurchmesser haben auch unterschiedliche Erwärmungszeiten, Abkühlzeiten und Einstecktiefen zur Folge. Diese hier alle aufzulisten würde die Produktbeschreibung sehr unübersichtlich gestalten, so dass wir dazu eigene Montage-Datenblätter erstellt haben, die zudem wichtige Informationen zur Montage und weitere spezifische Angaben beinhalten. Diese Datenblätter sind im gleichnamigen Reiter zum Download erhältlich.

Auf der Gegenüberliegenden Seite der Schweißverbindung ist die Schraubkupplung mit Innengewinde aus Messing angebracht, welche durch einfaches Einschrauben des Gegenstücks mit Außengewinde gleichen Durchmessers, zu einer schnellen Verbindung vom PP-R Rohr mit einem Rohr aus Kupfer, Stahl oder dergleichen herstellt. Es ist jedoch nicht zwingend erforderlich, hier einen Anschluss zu einem anderen Rohrsystem zu schaffen, sondern erlaubt auch bedenkenlos ein weiteres PP-R Rohr mit einer Rohr-Kupplung und Außengewinde kombinieren.

Technische Daten der weißen Kupplung für PP-R Rohre

• Produktart: Rohr-Kupplung
• Material (Winkel): Polypropylen-Random-Copolymerisat
• Material (Gewinde): Messing
• Ausführung: Innengewinde
• Gewindedurchmesser: 1/2" - 1 1/4"
• Rohraußendurchmesser: 20,0mm - 40,0mm
• Richtungsänderung: Keine
• Temperaturbeständigkeit: -10°C - +95°C
• Lebensmittelzulassung: Ja
• Trinkwasserzulassung: Ja
• DVGW geprüft: Ja
• Korrosionsbeständigkeit: Sehr gut

HINWEIS: Zur zuverlässigen Abdichtung von Kupplungsgewinden sollte etwas Teflonband oder Hanf verwendet werden.
