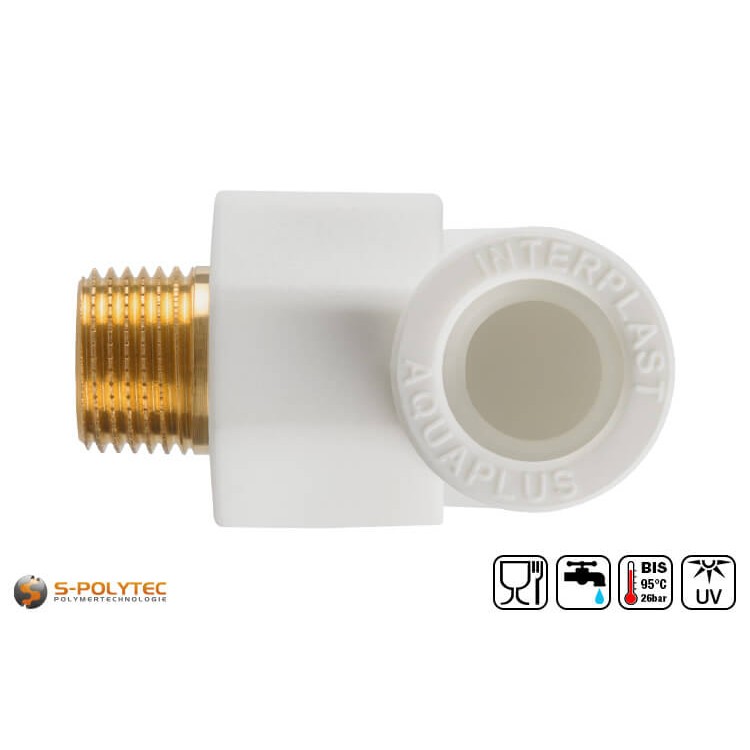

Aqua-Plus PP-R Winkel-Kupplung 90° mit Außengewinde

Die Aqua-Plus PP-R Winkel-Kupplung 90° mit Außengewinde in Weiß dienen zur Verbindung von PP-R Rohren mit Rohrsystemen aus Metall bei gleichzeitigem Richtungswechsel im rechten Winkel.

✓ Mit Außengewinde (männlich)
✓ Für Trinkwasser zugelassen
✓ Wärmebeständig bis +95°C
✓ Optimierter Durchfluss
✓ Hergestellt in Europa

Die weißen PP-R Winkel-Kupplungen 90° AG sind in verschiedenen Gewindegrößen für PP-R Rohre von 20mm bis 32mm Außendurchmesser erhältlich.

Lieferzeit: Wird innerhalb von 2 - 3 Werktagen versendet

  • Preis berechnen
Staffelpreise
  • ab 10 Stück 3,61 €/ St. (Grundpreis 3,61 €/ St.)
  • ab 20 Stück 3,50 €/ St. (Grundpreis 3,50 €/ St.)
  • ab 50 Stück 3,40 €/ St. (Grundpreis 3,40 €/ St.)

Alle Preisangaben inkl. 19% MwSt.

Grundpreis 0,00 € / St.
0,00 € / St.
0,0000 kg / St.

Alle Preisangaben inkl. 19% MwSt.

Ihr Preis 0,00 € Inkl. 19% MwSt. Gewicht: 0,0000 kg
Beschreibung

Aqua-Plus PP-R Winkel 90° - Kupplung mit Außengewinde

Hochwertiges Messinggewinde ✓ Verschiedene Ausführungen ✓ Optimierter Durchfluss ✓

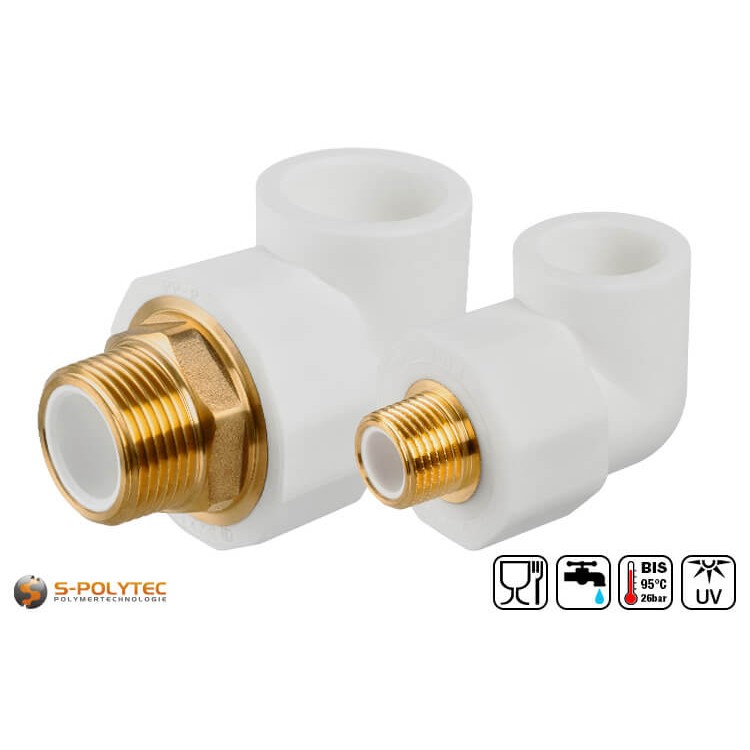

Die weißen Aqua-Plus PP-R Winkel-Kupplungen im 90° Winkel mit Außengewinde sind in verschiedenen Varianten verfügbar. Je nach Ausführung variiert das Gewinde aus Messing von 1/2" bis zu 1", sowie die Aufnahme für das PP-R Rohr in der Größe von DN20 bis DN32. PP-R Winkel-Kupplungen bewirken nicht nur eine Richtungsänderung von 90 Grad, sondern bieten auch die komfortable Möglichkeit, ein PP-R Rohr durch eine Schraubverbindung mit einem Metallrohr aus Kupfer, Aluminium oder Stahl zu Verbinden.

Die Winkel-Kupplung eignet sich zudem sehr gut, um Heizkörperrohre, Wasseranschlüsse oder flexible Rohrleitungen an ein PP-R Rohr anzuschließen. Auch eine Verbindung von zwei Teilsegmenten eines größer Dimensionierten PP-R Rohrsystems, ist mit der Winkel-Kupplung schnell geschaffen. Hierbei ist zu beachten, dass die Kupplung der Verbindung über ein Innengewinde in der entsprechenden Größe aufweist.

Lieferumfang:

  • 1 x Aqua-Plus PP-R Winkel-Kupplung 90° mit Außengewinde in Weiß

Eigenschaften der PP-R Kupplung mit 90° Winkel und Außengewinde

Unsere PP-R Winkel-Kupplung mit einem Winkel von 90° wird aus hochwertigem Polypropylen-Random-Copolymerisat gefertigt, welches sich durch eine sehr gute Schlagzähigkeit und Beständigkeit gegen Chemikalien auszeichnet. Die Temperaturbeständigkeit reicht von -10°C bis +95°C, so dass die Kupplung ausgezeichnet für kaltes, als auch sehr heißes Wasser, zum Beispiel für den Anschluss von Heizungsrohren aus Kupfer, eingesetzt werden kann. Darüber hinaus ist die Kupplung auch zur Trinkwasserversorgung zugelassen.

Die Aqua-Plus Winkel-Kupplung zeichnet sich durch eine ausgezeichnete Verarbeitungsqualität aus. Dies wird vor allem bei der Integration des Außengewindes in den Rohr-Winkel aus Polypropylen sehr deutlich. Dieses wird nämlich im Inneren vollständig vom PP-R-Kunststoff überlagert, so dass der Innendurchmesser der Winkel-Kupplung in voller Gänze dem Innendurchmesser des passenden PP-R Rohrs entspricht. Das trägt zu einem optimalen Durchfluss und maximaler Festigkeit des Gewindes im Formstück bei. Damit nicht genug, ist der Messingeinsatz tief in das Formstück eingearbeitet und wird auch auf der Außenseite großzügig vom Kunststoff umschlossen, so dass selbst bei hohen Anzugsmomenten beim Herstellen einer Schraubverbindung keine Gefahr besteht, dass sich das Gewinde vom Kunststoff löst und mit dreht.

Wie alle Rohrverbinder, T-Stücke oder Kupplungen des Aqua-Plus PP-R Systems, verfügen auch die Winkel-Kupplungen über einen inneren Bereich, dessen Durchmesser auf den Innendurchmesser der Rohre abgestimmt ist, um einen verlustfreien Durchfluss zu gewährleisten. Die einseitige Muffe zur Rohraufnahme ist in der Tiefe auf die erforderliche Einstecktiefe begrenzt, die nach dem Verschweißen einen perfekten Übergang von Rohrinneren zum Winkelstück schafft.

Größenübersicht der 90° PP-R Winkel-Kupplungen mit Außengewinde

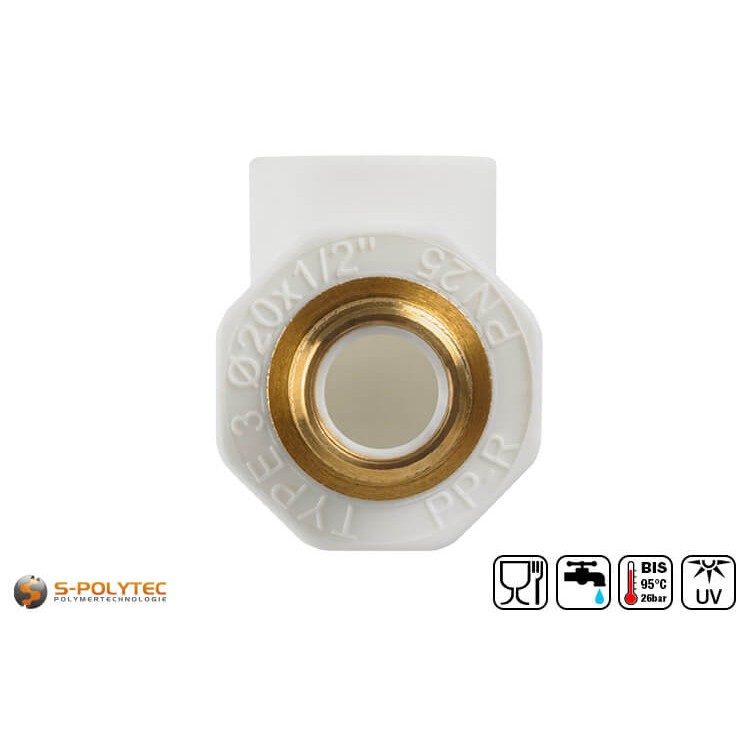

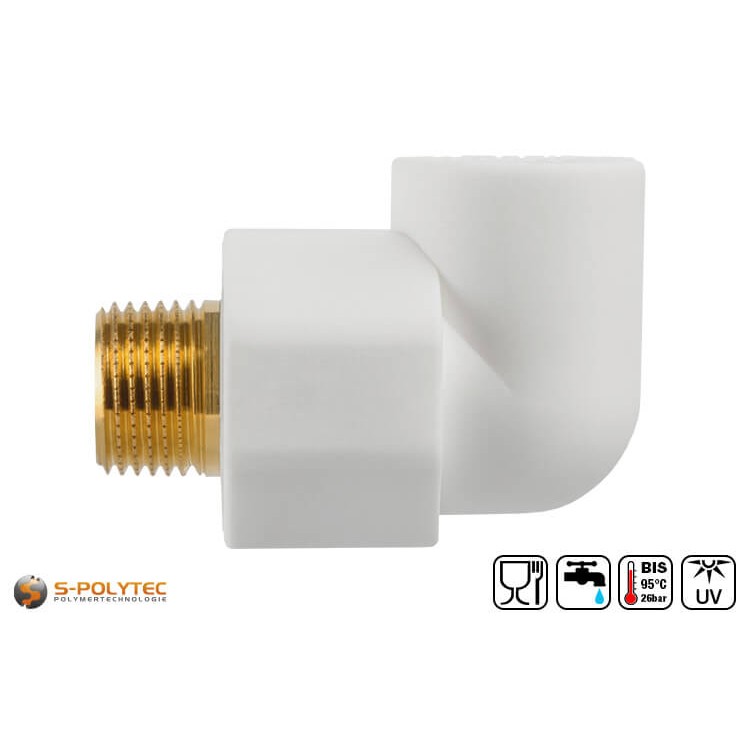

  • PP-R Winkel-Kupplung 90° DN20x1/2" AG: Für PP-R Rohre mit Ø außen 20mm - Außengewinde Ø 1/2"
  • PP-R Winkel-Kupplung 90° DN25x1/2" AG: Für PP-R Rohre mit Ø außen 25mm - Außengewinde Ø 1/2"
  • PP-R Winkel-Kupplung 90° DN25x3/4" AG: Für PP-R Rohre mit Ø außen 25mm - Außengewinde Ø 3/4"
  • PP-R Winkel-Kupplung 90° DN32x1" AG: Für PP-R Rohre mit Ø außen 32mm - Außengewinde Ø 1"

Verarbeitung von Winkel-Kupplungen für PP-R Rohre

Die Winkelkupplung verfügt auf der einen Seite über eine Muffe zur Aufnahme eines PP-R Rohrs, welches durch Verschweißen wasser- und druckdicht mit dem Winkel verbunden wird. Hierfür muss das Rohr in die Heizbuchse eines Muffenschweißgeräts eingesteckt werden. Zeitgleich muss die Kupplung auf den Heizdorn aufgesteckt werden. Nach dem Erhitzen wird das Rohr in die Muffe eingesteck. Ohne ausreichende Erweichung geht dies hingegen nicht, denn die Rohraufnahme hat einen minimal kleineren Durchmesser, der zur Dichtigkeit der Schweißverbindung beiträgt. Das Einstecken des Rohres sollte unmittelbar nach dem Erwärmen erfolgen. Dabei ist es wichtig, dass das Rohr gerade und ohne dieses zu verdrehen bis zum Erreichen der Einstecktiefe eingeschoben wird. Dabei ist eine Achsabweichung von bis zu 3° noch vertretbar, ohne dass sich dies auf die Langlebigkeit und Dichtigkeit der Schweißverbindung auswirkt.

Mit steigendem Rohrdurchmesser erhöhen sich auch die Zeiten zur Erwärmung und der Abkühldauer. Außerdem variiert auch die erforderliche Einstecktiefe des Rohrs in die Muffe der Winkelkupplung. Auf der Produktseite zu unseren PP-R Rohren in Weiß, haben wir Datenblätter für jeden Rohrdurchmesser erstellt, die diese Informationen, sowie Hinweise zur Montage enthalten.

Die andere Seite der Winkelkupplung ist mit einem Messinggewinde versehen, die in einem Winkel von 90° zur Schweißmuffe angeordnet ist. Bei der Ausführung mit Außengewinde kann so eine Kupplung, ein Schraubverbinder oder auch ein Wasseranschluss mit Innengewinde in der entsprechenden Größe aufgeschraubt werden. Dies kann sowohl vor der Montage des Rohrs, als auch danach erfolgen. Auf diese Weise lassen sich Rohrsysteme aus PP-R mit anderen Rohrsystemen, sowie einzelne Teilabschnitte eines PP-R Rohrsystems, im Handumdrehen kombinieren.

Technische Daten der weißen Winkel-Kupplung für PP-R Rohre

  • Produktart: Winkel-Kupplung
  • Material (Winkel): Polypropylen-Random-Copolymerisat
  • Material (Gewinde): Messing
  • Ausführung: Außengewinde
  • Gewindedurchmesser: 1/2" - 1"
  • Rohraußendurchmesser: 20,0mm - 32,0mm
  • Richtungsänderung: 90°
  • Temperaturbeständigkeit: -10°C - +95°C
  • Lebensmittelzulassung: Ja
  • Trinkwasserzulassung: Ja
  • DVGW geprüft: Ja
  • Korrosionsbeständigkeit: Sehr gut

HINWEIS: Wir empfehlen, die Schraubverbindungen mit einem Teflonband oder Hanf abzudichten, um eine wasserdichte Verbindung zu erzielen.

Zusatzinformation

Zusatzinformation

ArtikelnummerPPR-WKUPPAG-0000
LieferzeitWird innerhalb von 2 - 3 Werktagen versendet
EAN/GTINKeine Angabe
GrößeNein
AusführungWinkel-Kupplung
Ø Gewindevariiert
Abmessungen (B/H/T)variiert
GewichtKeine Angabe
Einstecktiefevariiert
Heizdauervariiert
Abkühldauervariiert
KunststoffPolypropylen
MaterialPolypropylen-Random-Copolymerisat
UV-BeständigkeitUV-stabilisiert
FarbeWeiß
