Aqua-Plus PP-R T-Stück in Weiß

Aqua-Plus PP-R T-Stück - Zur einfachen Verzweigung des Rohrsystems

Trinkwasserzulassung ✓ DVGW zertifiziert ✓ Hergestellt in der EU ✓

Die Aqua-Plus PP-R T-Stücke sind in den Größen von DN20 bis DN40 zu günstigen Preisen erhältlich. Die aus hochwertigem Polypropylen-Random-Copolymerisat gefertigten T-Stücke dienen zur Herstellung von einfachen Abzweigungen in Rohrsystemen. Damit die Rohre nicht zu tief eingesteckt werden können, ist im Inneren des T-Stücks der Durchmesser auf den Innendurchmesser des Rohrs reduziert. Dadurch entsteht nach dem Verschweißen ein nahezu nahtloser Übergang von den Rohrenden zum T-Stück, welcher den sehr geringen Durchflusswiderstand nicht erhöht. Zudem wird verhindert, dass die Geräuschentwicklung beim Durchströmen von Flüssigkeiten zunimmt.

Bei den einfachen T-Stücken weisen alle Aufnahmen denselben Durchmesser auf, so dass hier nur Rohre eingesetzt werden können, die diesem Durchmesser entsprechen. Beim PP-R T-Abzweigstück in der Größe DN20 bedeutet das, dass alle drei Rohre einen Außendurchmesser von 20mm aufweisen müssen. Die Größenbezeichnung 20/20/20 ist ebenfalls sehr weit verbreitet, wobei das Trennzeichnen je nach Händler variiert. Dennoch ist auf den ersten Blick ersichtlich, welche Durchmesser verwendet werden müssen. Bei T-Stücken sind alle Durchmesser gleich, deswegen erfolgt die ausführliche Schreibweise eher selten und macht bei den T-Reduzierstücken schon deutlich mehr Sinn.

Lieferumfang:

• 1 x Aqua-Plus PP-R T-Stück in Weiß

Eigenschaften der weißen T-Stücke für PP-R Rohre

Bei Rohrsystemen zur Trinkwasserversorgung, ebenso wie in zur Installation von Heizungsanlagen, werden Verzweigungen mit T-Stücken eingesetzt, um für unterschiedliche Sektionen, zum Beispiel zu jedem Raum oder jeder Etage eine Zuleitung zu errichten. Mit den PP-R T-Stücken in Weiß, sind solche Abzweigungen im Handumdrehen erledigt und stellen eine äußerst langlebige und beständige Verbindung von drei Teilstücken mit PP-R Rohren des gleichen Durchmessers dar.

Neben den Zertifizierungen zur Trinkwasserversorgung, welche der DVGW und SKZ, sowie allen erforderlichen DIN und EN-Normen entsprechen, eignet sich das Wärmebeständige PP-R Rohrsystem von Aqua-Plus für dauerhafte Betriebstemperaturen von bis zu +95°C. Durch den sehr geringen Wärmeverlust ist das System aus Polypropylen-Random-Copolymerisat eine ideale, energieeffiziente Alternative zu Metallrohren aus Kupfer, Alu oder Stahl und hervorragend zur Warm- und Kaltwasserversorgung, ebenso wie für Heizungsrohre, Transportleitungen in der Klimatechnik oder für Wärmepumpenanlagen einsetzbar.

Verarbeitung von Aqua-Plus PP-R T-Stücken in Weiß

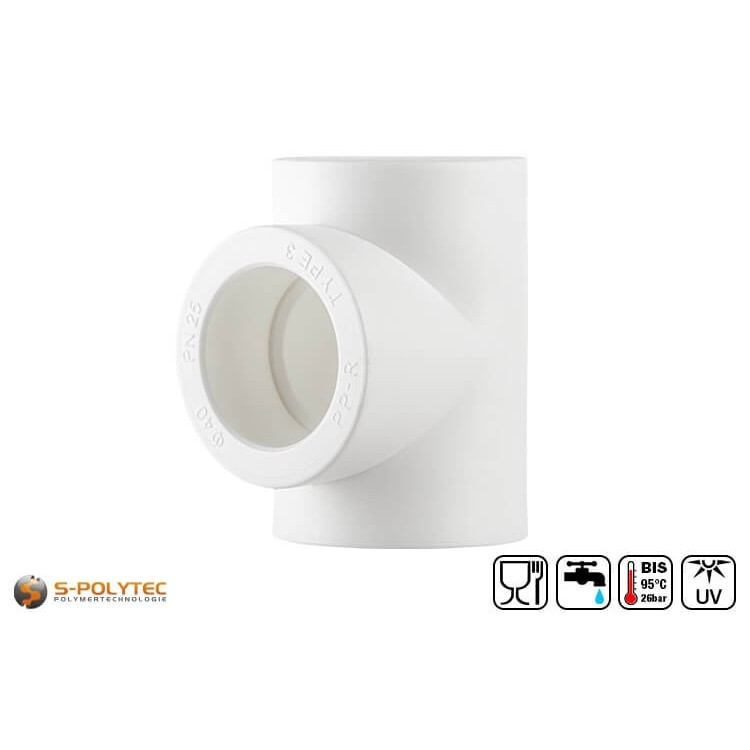

Ein T-Stück fungiert als Rohrverbinder mit einer weiteren Verbindung für ein drittes Rohr, welches im rechten Winkel vom Hauptrohr abzweigt. Bei den einfachen T-Stücken sind die drei Rohrmuffen in der Größe alle identisch, so dass die Verzweigung im gleichen Rohrdurchmesser erfolgt, wie die durchgehende Rohrverbindung selbst.

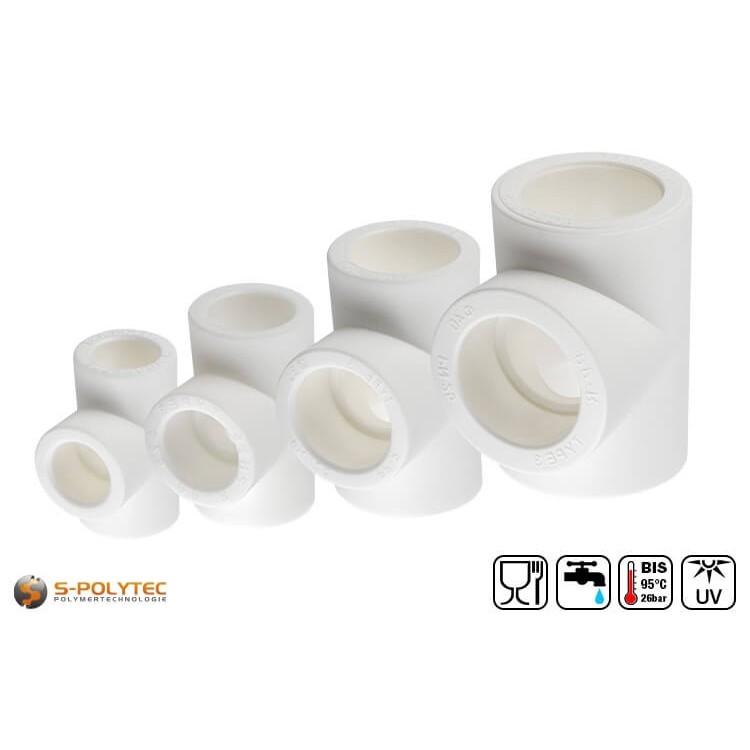

Größenübersicht der PP-R T-Stücke

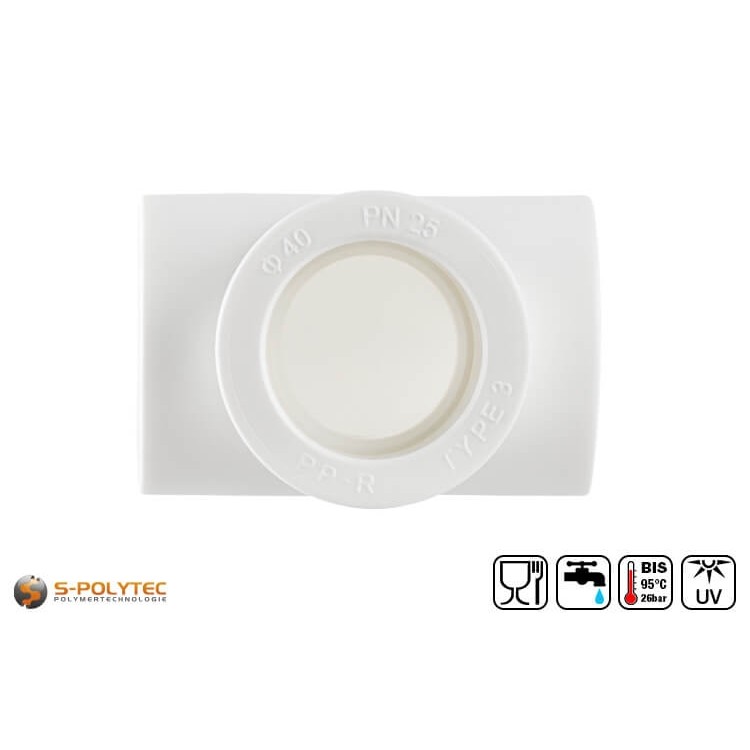

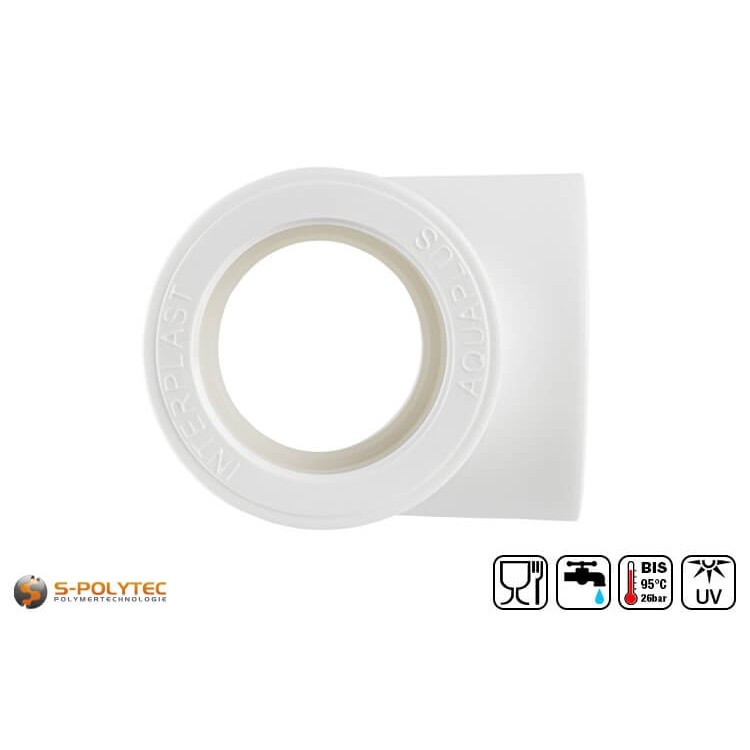

• PP-R T-Stück DN20 (20/20/20): PP-R Rohre mit Ø außen 20mm (Ø innen 13,2mm)
• PP-R T-Stück DN25 (25/25/25): PP-R Rohre mit Ø außen 25mm (Ø innen 16,6mm)
• PP-R T-Stück DN32 (32/32/32): PP-R Rohre mit Ø außen 32mm (Ø innen 21,2mm)
• PP-R T-Stück DN40 (40/40/40): PP-R Rohre mit Ø außen 40mm (Ø innen 26,6mm)

Das Verschweißen von T-Stücken mit einem Muffenschweißgerät ist beim ersten Rohr noch sehr einfach. Hierfür wird das T-Stück auf den Heizdorn des Heizgeräts aufgesteckt und zeitgleich das Rohr in die Heizmuffe auf der anderen Seite des Schweißgerätes eingesteckt. Nach ausreichender Erweichung, die nach einer bestimmten Heizdauer erreicht wird, sollten Rohr und T-Stück bis zum Erreichen der Einstecktiefe zusammengefügt werden. Beim Fügen der Systemkomponenten muss darauf geachtet werden, dass dies gerade und ohne drehen erfolgt. Danach muss die Schweißverbindung ausreichend abkühlen, ehe die zweite und dritte Schweißverbindung erfolgen kann, die nach dem gleichen Prinzip ausgeführt werden müssen. Die Achsabweichung des Rohrs darf dabei 3% nicht übersteigen, andernfalls kann eine dauerhafte Dichtigkeit nicht gewährleistet werden. Wir empfehlen, erst die beiden gegenüberliegenden Rohre in das T-Stück nach dem beschriebenen Verfahren einzusetzen und erst zuletzt die Abzweigung zu verschweißen, damit das verbundene Rohr beim Erhitzen des T-Stücks der folgenden Verschweißungen nicht stört und die Arbeiten behindert.

Auf der Produktseite zu unseren weißen Aqua-Plus PP-R Rohren, haben wir zu jedem Rohrdurchmesser spezifische Montage-Datenblätter zum Download bereitgestellt, in denen alle Angaben für das Verschweißen der PP-R Rohre mit den PP-R T-Verbindern enthalten sind. Dazu zählen die Durchmesserabhängigen Zeiten zur Erhitzung und Abkühlung, ebenso wie die Einstecktiefen des Rohrs in die einzelnen Schweißverbindungen des T-Stücks. Darüber hinaus enthalten die Datenblätter umfassende Informationen zur Montage, sowie Angaben zu Druckbeständigkeiten gemäß Dauergebrauchstemperatur.

ACHTUNG: Wie bei allen Formstücken des Aqua-Plus PP-R Systems, lassen sich die Rohre nicht in das T-Stück einstecken, wenn diese nicht im Vorfeld durch das Muffenschweißgerät ausreichend erweicht wurden, weil der Durchmesser der T-Stückaufnahme etwa 0,5mm geringer ausfällt, als der Außendurchmesser des entsprechenden Rohres.

Technische Daten der weißen PP-R T-Stücke

• Produktart: Rohr-T-Stück
• Material: Polypropylen-Random-Copolymerisat
• Rohraußendurchmesser: 20,0mm - 40,0mm
• Temperaturbeständigkeit: -10°C - +95°C
• Lebensmittelzulassung: Ja
• Trinkwasserzulassung: Ja
• DVGW geprüft: Ja
• Korrosionsbeständigkeit: Sehr gut
• Chemikalienbeständigkeit: Sehr gut

HINWEIS: Die PP-R T-Stücke eignen sich zur Verzweigung von Rohrsystemen bei gleichbleibendem Rohrdurchmesser. Soll die Abzweigung mit einem verringerten Rohrdurchmesser ausgeführt werden, bieten wir die T-Stücke auch als T-Reduzierstück in unterschiedlichen Ausführungen an.
