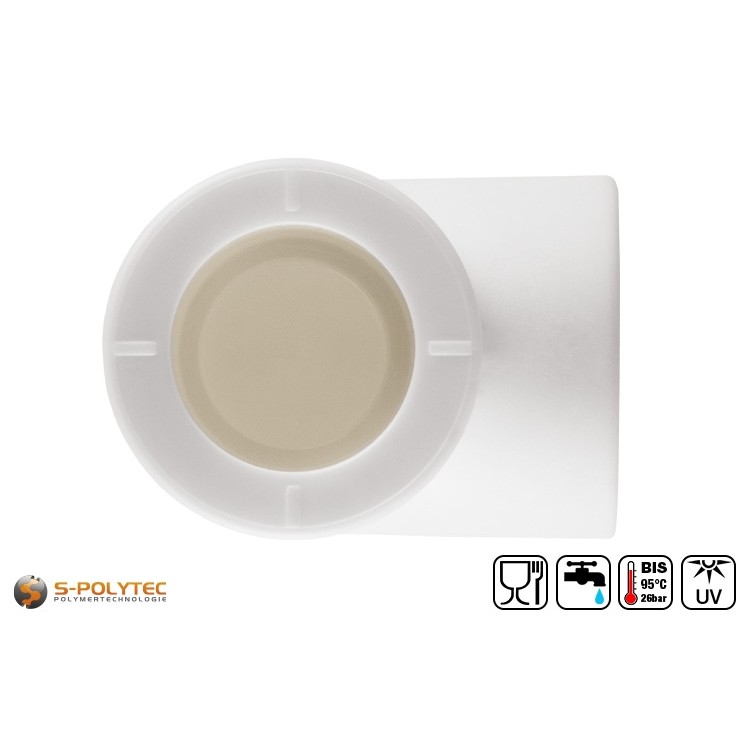

Aqua-Plus PP-R Winkel 90° in Weiß

Die Aqua-Plus PP-R Winkel 90° in Weiß dienen zur Schweißverbindung von zwei PP-R Rohren mit gleichbleibendem Durchmesser im rechten Winkel.

✓ Für Aqua-Plus PP-R Rohre
✓ Bis 26 bar druckbeständig
✓ Bis +95°C wärmebeständig
✓ Rechtwinklige Verbindung
✓ DVGW- & SKZ geprüft

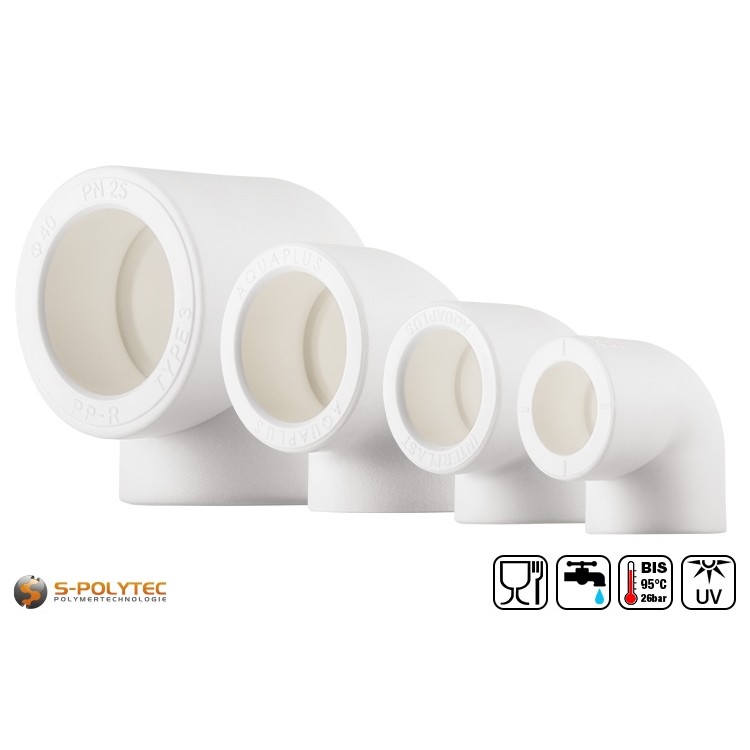

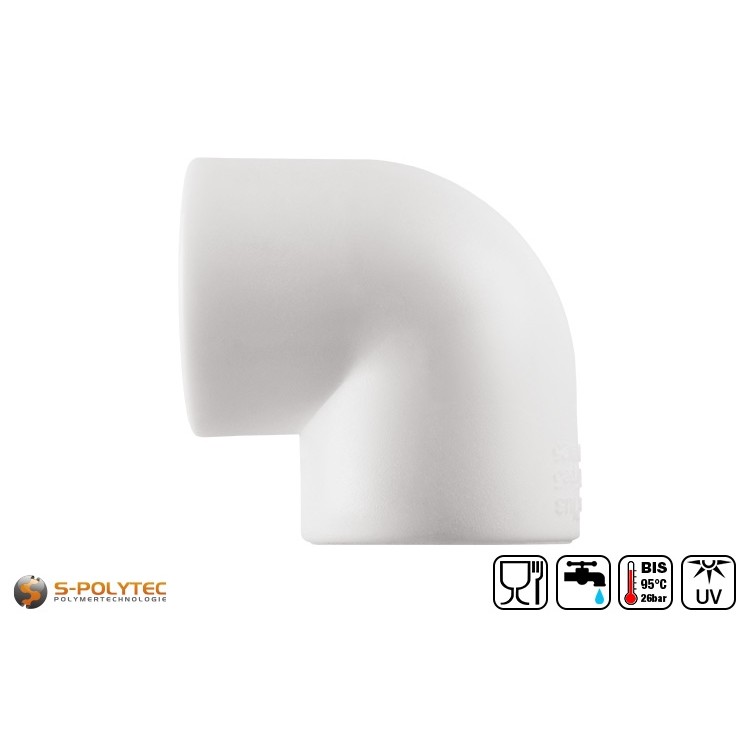

Die weißen PP-R Winkel 90° sind in den Größen DN20, DN25, DN32 und DN40 für PP-R Rohre in entsprechendem Durchmesser verfügbar.

Lieferzeit: Wird innerhalb von 2 - 3 Werktagen versendet

  • Preis berechnen
Staffelpreise
  • ab 10 Stück 0,55 €/ St. (Grundpreis 0,55 €/ St.)
  • ab 20 Stück 0,45 €/ St. (Grundpreis 0,45 €/ St.)
  • ab 50 Stück 0,40 €/ St. (Grundpreis 0,40 €/ St.)

Alle Preisangaben inkl. 19% MwSt.

Grundpreis 0,00 € / St.
0,00 € / St.
0,0000 kg / St.

Alle Preisangaben inkl. 19% MwSt.

Ihr Preis 0,00 € Inkl. 19% MwSt. Gewicht: 0,0000 kg
Beschreibung

Aqua-Plus PP-R Winkel 90° - Rechtwinklige Verbindung von PP-R Rohren

Für Trinkwasser zugelassen ✓ Ideal für flexible Sektionen ✓ Leichte Verarbeitung ✓

Die weißen Aqua-Plus PP-R Winkel in 90° Ausführung sind in den Größen von DN20, DN25, DN32 und DN40 erhältlich und dienen dem Richtungswechsel von Rohrverbindungen mit identischem Rohr-Außendurchmesser. In den seltensten Fällen werden Leitungen ausschließlich geradlinig verlegt. Mit dem weißen PP-R Winkel ist es problemlos möglich, die Rohre im rechten Winkel zu verbinden um nach links oder rechts abzubiegen. Auch von einer deckenseitigen Rohrmontage, bei dem ein Rohr zum Wandanschluss nach unten verlaufen soll, sind 90° Winkel der perfekte Rohrverbinder. Das Gleiche gilt auch für im- oder auf dem Boden verlegte Rohre, die nach oben abgewinkelt werden müssen, um eine Verbindung zum Heizkörper oder Wasseranschluss zu schaffen.

Die Temperaturbeständigkeit der PP-R Rohrleitungssystems reicht von -10°C bis +95°C. Gerade bei hohen Betriebstemperaturen und langen Rohrleitungen werden die Winkelmuffen für flexible Sektionen eingesetzt, damit sich das Rohrsystem ausdehnen kann. Dies ist eine notwendige Maßnahme, wenn die Rohre als Heizungsrohre, als Warmwasserleitung oder in der Geothermie eingesetzt werden, denn mit zunehmender Temperatur und Leitungslänge, dehnen sich die Kunststoffrohre stärker aus. Hierfür werden vier 90° Winkel und drei Teilstücke zwischen einen langen Teilbereich des Rohrsystems in einer U-Form integriert, die das Dehnungsspiel bei Bedarf ausgleichen können.

Lieferumfang:

  • 1 x Aqua-Plus PP-R Winkel 90° in Weiß

Eigenschaften der weißen 90° Winkel für PP-R Rohre

Die PP-R 90° Winkel sind perfekt auf das Rohrsystem abgestimmt, so dass das Wasser auch bei rechtwinkligen Rohrverbindungen ungehindert bei einem gleichbleibenden Innendurchmesser fließen kann. Dies ist der besonderen Konstruktion des Winkels geschuldet, der technisch betrachtet in drei Bereiche eingeteilt werden kann. Die beiden äußeren Bereiche dienen zur Aufnahme des Rohrs und entsprechen in der Tiefe exakt der Einstecktiefe, die für den Rohrdurchmesser erforderlich ist. Der dazwischen liegende Bereich ist im Durchmesser auf den Innendurchmesser des Rohrs reduziert um einen gleichmäßigen, fast ebenen Übergang der Rohre zum Winkelstück zu schaffen.

Eine über PP-R Winkel und Rohre angeschlossene Wandarmatur, wie dem PP-R Wandanschlusswinkel, wird in der Regel für Leitungen zur Trinkwasserversorgung eingesetzt. Das ist bei dem PP-R System von Aqua-Plus - unabhängig davon, ob es sich um kaltes oder warmes Wasser handelt - bedenkenlos möglich, denn die gesamte Produktpalette, wird aus lebensmittelechtem und trinkwasserzugelassenem Polypropylen-Random-Copolymerisat hergestellt und entspricht den strengen Anforderungen an die DVGW- und SKZ Zertifizierung.

Größenübersicht der PP-R Winkel mit 90°

  • PP-R Winkel 90° DN20: Für PP-R Rohre mit Ø außen 20mm
  • PP-R Winkel 90° DN25: Für PP-R Rohre mit Ø außen 25mm
  • PP-R Winkel 90° DN32: Für PP-R Rohre mit Ø außen 32mm
  • PP-R Winkel 90° DN40: Für PP-R Rohre mit Ø außen 40mm

Verarbeitung von PP-R Winkeln für PP-R Rohre

Das Verschweißen der PP-R Winkel mit den Rohrteilstücken erfolgt in drei Schritten. Im ersten Schritt werden beide Elemente zeitgleich mit einem Rohrschweißgerät erhitzt, bis die Erwärmungsdauer erreicht ist. In Schritt zwei, wird das Rohr gerade und ohne zu Verdrehen in die erwärmte Rohraufnahme eingesteckt. Dabei ist eine Achsabweichung von maximal 3° zulässig. Die Einstecktiefe variiert von 14mm bis 20mm und wird durch den Rohrdurchmesser bestimmt. Im dritten und letzten Schritt, muss die Schweißverbindung abkühlen. Auch hier ist die Dauer von Durchmesser der Rohre abhängig. Zum Verschweißen des zweiten Rohrs, welches im rechten Winkel angeordnet wird, wiederholen sich die Schritte.

In den Zusatzinformationen haben wir alle wesentlichen Parameter zur Verschweißung des PP-R Winkels aufgelistet. Diese Werte variieren je nach ausgewählter Größe, so dass Erwärmungsdauer, Einstecktiefe und Abkühldauer immer passend zum Durchmesser angezeigt werden.

Die rechtwinkligen Rohrmuffen werden zudem zur Errichtung von flexiblen Sektionen eingesetzt, welche der Längenausdehnung entgegenwirken. Dies ist insbesondere bei Rohrsystemen über weite Strecken, die dauerhaft unter hohen Betriebstemperaturen eingesetzt werden, erforderlich. In unseren Montagedatenblättern, welche wir für jeden einzelnen Rohrdurchmesser separat erstellt haben, sind ausführliche Informationen mit bebilderter Anleitung zur Montage von Warmwasserleitungen, bei denen eine Montage mit Fixpunkten und Gleitpunkten erfolgen soll. Diese Datenblätter enthalten auch detaillierte Angaben zur linearen Wärmeausdehnung und können auf der Produktseite zu unseren weißen Aqua-Plus PP-R Rohren runtergeladen werden.

ACHTUNG: Bitte nicht wundern, wenn die Rohre nicht in die Winkelmuffe eingesteckt werden können und daher als nicht passend erscheinen. Das ist beabsichtigt und trägt zu einer optimalen Dichtigkeit bei. Erst nachdem sowohl das Rohr, als auch der 90° Winkel erhitzt, und dadurch erweicht sind, können die beiden Komponenten ineinandergesteckt werden.

Technische Daten der weißen Winkel für PP-R Rohre

  • Produktart: Winkel-Rohr-Muffe
  • Material: Polypropylen-Random-Copolymerisat
  • Rohraußendurchmesser: 20,0mm - 40,0mm
  • Richtungsänderung: 90°
  • Temperaturbeständigkeit: -10°C - +95°C
  • Korrosionsbeständigkeit: Sehr gut
  • Chemikalienbeständigkeit: Sehr gut
Zusatzinformation

Zusatzinformation

ArtikelnummerPPR-WINKEL90-DN00
LieferzeitWird innerhalb von 2 - 3 Werktagen versendet
EAN/GTINKeine Angabe
GrößeNein
AusführungWinkel-Rohr-Muffe
Abmessungen (B/H/T)variiert
GewichtKeine Angabe
Einstecktiefevariiert
Heizdauervariiert
Abkühldauervariiert
KunststoffPolypropylen
MaterialPolypropylen-Random-Copolymerisat
UV-BeständigkeitUV-stabilisiert
FarbeWeiß
