Aqua-Plus PP-R Winkel 45° in Weiß

Aqua-Plus PP-R Winkel 45° - Diagonale Richtungsveränderung von PP-R Rohren

Für Trinkwasserrohre geeignet ✓ Ideal für Heizungsrohre ✓ Optimierter Durchfluss ✓

Die weißen Aqua-Plus PP-R Winkel in 45° Ausführung sind als Verbindungsmuffen von PP-R Rohren mit einer gleichzeitigen Richtungsänderung der Rohrleitung in den gleichen Größen erhältlich, wie die weißen Rohre des Aqua-Plus Systems. Die Winkel werden zur Verbindung von zwei Rohren mit identischem Durchmesser eingesetzt und gewähren dank des Innendurchmessers, der dem Rohrinnendurchmesser entspricht einen perfekten Durchfluss innerhalb der Transportleitung. Die Temperaturbeständigkeit der PP-R Winkel reicht von -10°C bis zu sagenhaften +95°C, so dass die diese bedenkenlos zur Verlegung von Heizungsrohren oder als Warmwasserleitung im Sanitärbereich eingesetzt werden können.

Wir bieten die weißen 45° Winkel aus Polypropylen-Random-Copolymerisat in beliebiger Stückzahl - Auch 1 Stück. So können Sie exakt die Menge bestellen, die benötigt wird und profitieren schon ab geringen Stückzahlen von unseren großzügigen Mengenrabatten.

Lieferumfang:

• 1 x Aqua-Plus PP-R Winkel 45° in Weiß

Eigenschaften der weißen 45° Winkel für PP-R Rohre

Die 45° Winkel werden zur Richtungsänderung in der Diagonalen eingesetzt. Gründe hierfür kann die Verlegung von Rohren entlang der Dachschräge, oder zum Ausweichen eines Hindernisses sein. Die Funktions- und Verarbeitungsweise entspricht dabei herkömmlichen Muffen, die durch das Verschweißen von zwei PP-R Rohren mit identischem Durchmesser zu einer dauerhaft wasserdichten Verbindung führen, die eine Druckbeständigkeit von bis zu 26 bar (je nach Wassertemperatur) aufweisen.

Die beidseitig angeordneten Einsteckmuffen werden gemäß der Einstecktiefe durch einen verjüngten Bereich begrenzt, der zeitgleich zur einem perfektionierten Durchfluss beiträgt, da der innere Durchmesser der Winkelmuffe dem Rohrinnendurchmesser entspricht.

Die Winkelstücke zur Verbindung von zwei Rohren aus PP-R werden aus dem gleichen Material gefertigt, so dass beim Einsatz der PP-R Winkel in 45° Ausführung alle Zulassungen der Rohre in Bezug auf die Verwendbarkeit erhalten bleiben. Dies betrifft allen Voran die Zulassung für Rohrleitungssysteme zur Trinkwasserversorgung im Warm- und Kaltwasserbereich.

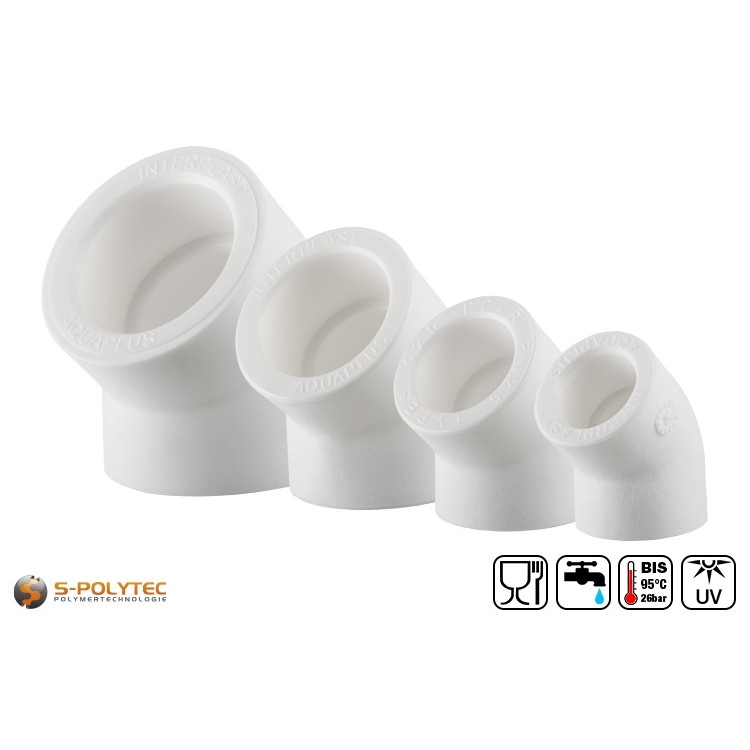

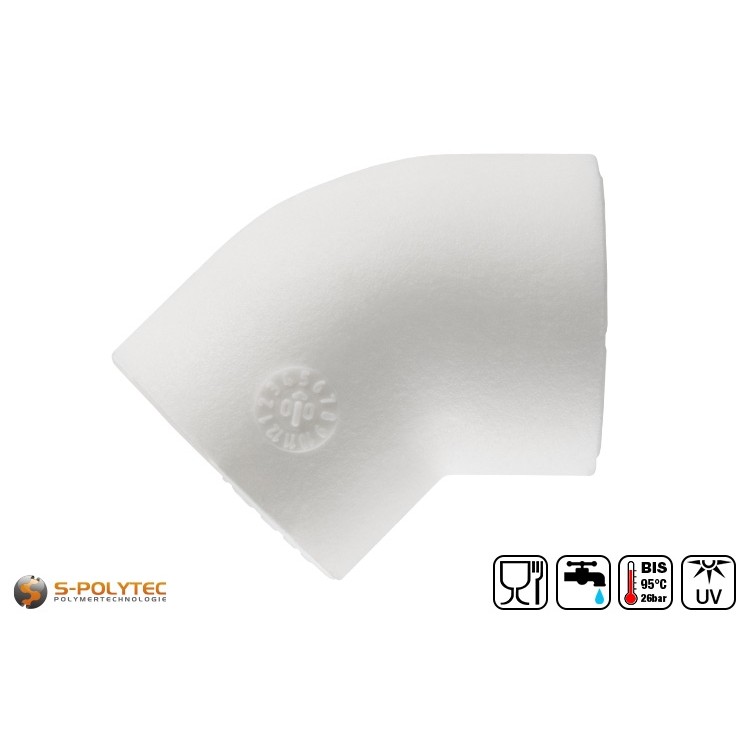

Größenübersicht der PP-R Winkel mit 45°

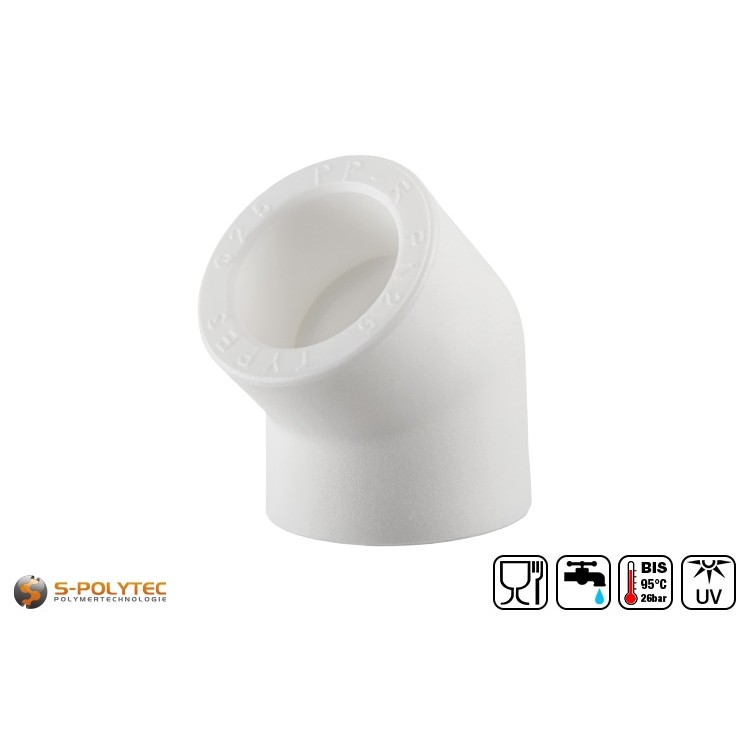

• PP-R Winkel 45° DN20: Für PP-R Rohre mit Ø außen 20mm
• PP-R Winkel 45° DN25: Für PP-R Rohre mit Ø außen 25mm
• PP-R Winkel 45° DN32: Für PP-R Rohre mit Ø außen 32mm
• PP-R Winkel 45° DN40: Für PP-R Rohre mit Ø außen 40mm

Verarbeitung von PP-R Winkeln für PP-R Rohre

Zum Verschweißen der Rohrteilstücke mit dem 45° Winkel, wird ein Muffenschweißgerät mit einer Heizbuchse in der gewünschten Größe benötigt. Dabei ist darauf zu achten, dass das Rohr und der Winkel zeitgleich auf die entsprechende Seite des Schweißaufsatzes ein- bzw. aufgesteckt werden, damit die Erwärmungsdauer der beiden Elemente gleich lang ausfällt. Nachdem die nötige Dauer zur Erweichung des Polypropylens erreicht ist, kann das Rohr in den Winkel eingesteckt werden, bis das Rohr an der Tiefenbegrenzung der Muffe anstößt, welche der erforderlichen Einstecktiefe entspricht, die bei jedem Rohrdurchmesser unterschiedlich hoch ausfällt. Beim Einstecken darf das Rohr nicht gedreht werden und sollte zudem gerade mit einer möglichst geringen Abweichung von höchstens 3° eingesteckt werden. Nur wenn beides beachtet wird, ist eine absolute Dichtigkeit der Schweißverbindung sichergestellt.

Spezifische Daten zur Heizdauer, der Einstecktiefe des Rohrs oder auch der nötigen Abkühlzeit, können im Bereich Datenblätter zu jedem einzelnen Rohrdurchmesser auf der Seite der PP-R Rohre in Weiß eingesehen und auf Wunsch runtergeladen werden. Die Montagedatenblätter enthalten zudem wertvolle Informationen zur Montage, sowie temperaturabhängigen Angaben zur Druckbeständigkeit und linearen Längenausdehnung.

ACHTUNG: Die Passgenauigkeit der PP-R Winkel ist so abgestimmt, dass die Rohre erst nach dem Erhitzen der beiden Komponenten ineinandergesteckt werden können. Ohne ausreichende Erweichung geht das nicht, da die Aufnahme im Winkelstück für eine optimale Dichtigkeit ca. 0,5mm kleiner ausfällt, als der Außendurchmesser des PP-R Rohrs in zugehöriger Größe.

Technische Daten der weißen Winkel für PP-R Rohre

• Produktart: Winkel-Rohr-Muffe
• Material: Polypropylen-Random-Copolymerisat
• Rohraußendurchmesser: 20,0mm - 40,0mm
• Richtungsänderung: 45°
• Temperaturbeständigkeit: -10°C - +95°C
• Korrosionsbeständigkeit: Sehr gut
• Chemikalienbeständigkeit: Sehr gut
