Alu Verbundplatten nieten – Fassadennieten, Gleitpunkte und Sondermundstück erklärt

Warum Alu-Verbundplatten nieten?

Die Nietmontage eignet sich besonders für großformatige Alu-Verbundplatten auf einer Aluminium-Unterkonstruktion. Fassadennieten ermöglichen eine dauerhafte mechanische Verbindung und können bei fachgerechter Ausführung gleichzeitig die notwendige Materialbewegung der Platte berücksichtigen.

• Mechanische Befestigung: Die Platte wird dauerhaft mit der Unterkonstruktion verbunden.
• Für Außenanwendungen geeignet: Fassadennieten werden häufig bei Fassaden- und Wandverkleidungen eingesetzt.
• Sauberes Fugenbild: Gleichmäßig gesetzte Nieten ermöglichen eine optisch ruhige Oberfläche.
• Großformatige Platten: Auch größere Plattenfelder können über mehrere Befestigungspunkte montiert werden.
• Materialbewegung möglich: Fix- und Gleitpunkte können die thermische Längenänderung der Platte berücksichtigen.

Wichtig: Die Nietmontage allein macht eine Fassadenkonstruktion nicht automatisch für eine bestimmte Windlast geeignet. Plattenformat, Unterkonstruktion, Befestigungsabstände, Randabstände und Verankerung müssen zur jeweiligen Beanspruchung passen.

Welche Fassadennieten eignen sich für Alu-Verbundplatten?

Für Alu-Verbundplatten werden spezielle Fassadennieten mit großem Nietkopf eingesetzt. Die bei S-Polytec angebotenen Aluminium-Fassadennieten besitzen einen großen Kopf zur flächigen Auflage auf der Plattenoberfläche.

Passende Fassadennieten für Alu-Verbundplatten finden Sie direkt bei S-Polytec.

Hinweis: Nietlänge und konkrete Ausführung müssen zur Plattenstärke und zur jeweiligen Unterkonstruktion passen.

Fixpunkt und Gleitpunkt bei Alu-Verbundplatten

Alu-Verbundplatten verändern ihre Abmessungen bei Temperaturänderungen. Wird eine großformatige Platte an allen Befestigungspunkten starr fixiert, kann die Materialbewegung behindert werden. Dadurch können Spannungen und sichtbare Verformungen entstehen.

Bei einer Fix- und Gleitpunktmontage übernimmt ein definierter Fixpunkt die Positionierung der Platte. Die weiteren Befestigungen werden als Gleitpunkte ausgeführt und lassen die erforderliche Materialbewegung zu.

Wichtig: Der benötigte Gleitpunktdurchmesser hängt unter anderem von Plattengröße, Temperaturbereich und Befestigungssystem ab. Ein pauschaler Bohrdurchmesser ist deshalb nicht für jede Konstruktion automatisch ausreichend.

Wie stark sich Alu-Verbundplatten und andere Plattenmaterialien bei Temperaturänderungen ausdehnen, können Sie mit unserem Wärmeausdehnungsrechner überschlägig berechnen.

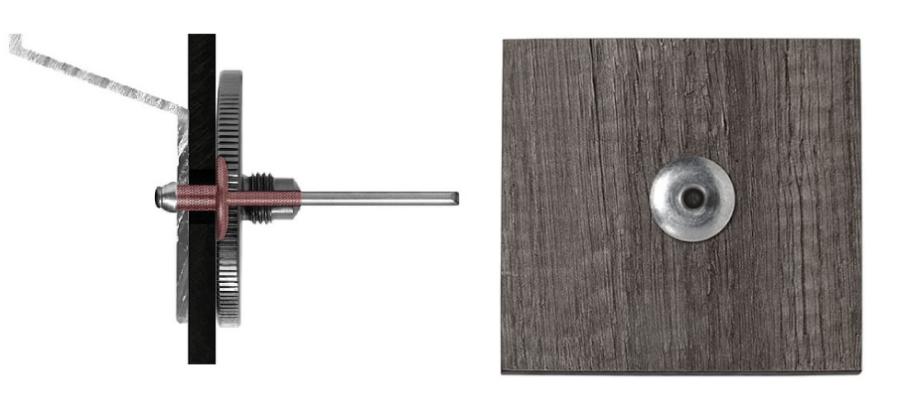

Sonderlehrenmundstück ALU-16 für die Gleitpunktmontage

Bei den Gleitpunkten darf der Nietkopf die Platte nicht so stark klemmen, dass die notwendige Materialbewegung blockiert wird. Dafür kann das Sonderlehrenmundstück ALU-16 eingesetzt werden.

Das Mundstück ist für die Montage von Alu-Verbundplatten mit 16-mm-Aluminium-Fassadennieten vorgesehen und erzeugt beim Setzen der Gleitpunkte einen definierten Abstand zwischen Nietkopf und Plattenoberfläche.

• Definierter Abstand: Der Nietkopf wird am Gleitpunkt nicht vollständig gegen die Platte gepresst.
• Materialbewegung: Die Platte kann sich innerhalb der Gleitbohrung bewegen.
• Große Auflagefläche: Das Mundstück liegt flächig auf der Plattenoberfläche auf.
• M10-Aufnahme: Einsatz an entsprechend kompatiblen Nietgeräten möglich.

Passende Fassadennieten und Montagematerial können direkt passend zur geplanten Konstruktion ausgewählt werden.

Alu-Verbundplatten Schritt für Schritt nieten

1. Unterkonstruktion vorbereiten

Die Unterkonstruktion muss tragfähig, eben und sauber ausgerichtet sein. Für entsprechende Fassaden- und Verkleidungssysteme können beispielsweise Aluminiumprofile als Unterkonstruktion eingesetzt werden.

Bereits vor dem Bohren sollten Plattenposition, Fugenbild und Befestigungspunkte festgelegt werden.

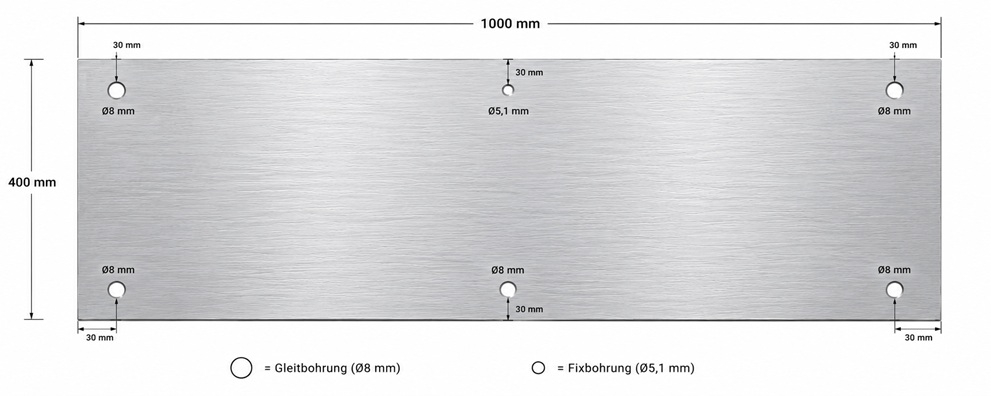

2. Fix- und Gleitbohrungen herstellen

• Fixpunkt: Die Bohrung in Platte und Unterkonstruktion wird mit 5,1 mm ausgeführt.
• Gleitpunkte: Die Bohrung in der Alu-Verbundplatte wird mit 8 mm oder 10 mm ausgeführt.
• Unterkonstruktion: Die Bohrung bleibt mit 5,1 mm passend zum Nietschaft.
• Ausrichtung: Der Nietschaft sollte innerhalb der größeren Gleitbohrung sauber zentriert sein.

Praxis-Hinweis: Durch die größere Bohrung in der Platte bleibt am Gleitpunkt Bewegungsraum erhalten, während die Bohrung in der Unterkonstruktion passend zum Nietschaft ausgeführt wird.

3. Bohrungen entgraten

Nach dem Bohren sollten Grate und Späne vollständig entfernt werden. Saubere Bohrungsränder erleichtern die Montage und verhindern, dass scharfe Grate die Plattenoberfläche oder den Bewegungsbereich des Gleitpunkts beeinträchtigen.

4. Platte ausrichten und Fixpunkt setzen

Die Platte wird zunächst exakt auf der Unterkonstruktion ausgerichtet. Anschließend wird der definierte Fixpunkt vernietet. Er bestimmt die feste Ausgangsposition der Platte.

Wichtig: Zusätzliche feste Befestigungspunkte sollten nur vorgesehen werden, wenn dies dem jeweiligen Montagesystem entspricht. Andernfalls kann die notwendige thermische Bewegung der Platte eingeschränkt werden.

5. Gleitpunkte vorbereiten

Alle vorgesehenen Gleitpunkte müssen so ausgerichtet sein, dass der Nietschaft innerhalb der größeren Plattenbohrung möglichst mittig sitzt. Nur dann steht der vorgesehene Bewegungsraum gleichmäßig zur Verfügung.

6. Sonderlehrenmundstück ansetzen

Das ALU-16 wird am kompatiblen Nietgerät montiert und so aufgesetzt, dass der Nietdorn sauber durch das Mundstück geführt wird und dessen Auflagefläche vollständig auf der Plattenoberfläche aufliegt.

7. Gleitpunkte vernieten

Der Niet wird anschließend gesetzt. Das Sonderlehrenmundstück begrenzt dabei das Anpressen des Nietkopfs, sodass am Gleitpunkt der vorgesehene Abstand zur Plattenoberfläche erhalten bleibt.

Warum ist der Spaltabstand beim Nieten wichtig?

Der Gleitpunkt funktioniert nur, wenn sich die Alu-Verbundplatte gegenüber dem Niet tatsächlich bewegen kann. Wird der Nietkopf zu fest gegen die Oberfläche gezogen, kann trotz größerer Bohrung eine starre Klemmung entstehen.

ALU-16: Das Sonderlehrenmundstück stellt beim Setzen der Gleitpunkte einen definierten Spaltabstand von ca. 0,3 mm zwischen Nietkopf und Plattenoberfläche her.

Welche Nietzangen sind für das ALU-16 geeignet?

Entscheidend ist nicht allein, ob die Nietzange manuell, elektrisch oder pneumatisch arbeitet. Das Nietgerät muss technisch zur verwendeten Fassadenniete passen und eine kompatible M10-Gewindeaufnahme für das Sonderlehrenmundstück besitzen.

Hinweis: Vor der Verwendung sollte geprüft werden, ob Aufnahme, Nietdurchmesser und Zugleistung des Nietgeräts zum eingesetzten Befestigungssystem passen.

Für welche Materialien ist das Sonderlehrenmundstück geeignet?

Das ALU-16 ist für die beschriebene Gleitpunktmontage von Aluminium-Verbundplatten vorgesehen. Entscheidend ist dabei nicht nur der Materialname, sondern auch, dass Plattenaufbau, Niet und Montagesystem miteinander kompatibel sind.

Häufige Fehler beim Nieten von Alu-Verbundplatten

• Alle Befestigungspunkte starr ausführen: Dadurch kann die notwendige temperaturbedingte Materialbewegung behindert werden.
• Gleitbohrung nicht zentrieren: Dadurch steht in Bewegungsrichtung weniger Platz zur Verfügung.
• Nietkopf zu fest anpressen: Der Gleitpunkt kann dadurch seine Funktion verlieren.
• Bohrungen nicht entgraten: Grate können Oberfläche und Bewegungsbereich beeinträchtigen.
• Unterkonstruktion nicht ausrichten: Unebenheiten können Spannungen in die Verkleidung einleiten.
• Verschmutztes Mundstück verwenden: Partikel auf der Auflagefläche können sich in die Aluminiumdeckschicht eindrücken.
• Unpassende Nieten verwenden: Nietdurchmesser, Kopfform und Länge müssen zum Befestigungssystem passen.

Oberfläche schützen: Die Auflagefläche des Sonderlehrenmundstücks sollte sauber und unbeschädigt sein. Schmutz oder Beschädigungen können sichtbare Spuren in der dünnen Aluminiumdeckschicht verursachen.

Alu-Verbundplatten nieten: Das Wichtigste zusammengefasst

Bei der Nietmontage von Alu-Verbundplatten kommt es nicht nur auf die verwendete Fassadenniete an. Entscheidend ist das Zusammenspiel aus sauber ausgerichteter Unterkonstruktion, definiertem Fixpunkt, ausreichend dimensionierten Gleitpunkten und einer Befestigung, die die thermische Materialbewegung nicht blockiert.

Das Sonderlehrenmundstück ALU-16 unterstützt die Gleitpunktmontage, indem es beim Setzen der Fassadenniete einen definierten Abstand zwischen Nietkopf und Plattenoberfläche erzeugt.

Passende Fassadennieten und Montagematerial für Alu-Verbundplatten finden Sie bei S-Polytec.
