Durchbiegung von Kunststoffplatten berechnen & passende Plattenstärke ermitteln
Posted on 30.05.2026
Mit unserem Durchbiegungs- und Plattenstärkenrechner für Kunststoffplatten berechnen Sie schnell und einfach, wie stark sich Acrylglas, Polycarbonat, PVC, PE, PP, PETG und weitere Kunststoffe unter Belastung durchbiegen und welche Materialstärke für Ihre Anwendung empfohlen wird.
Welche Plattenstärke ist die richtige? Besonders bei Abdeckungen, Sichtscheiben, Regalböden, Maschinenverkleidungen oder technischen Kunststoffplatten hängt die benötigte Materialstärke stark von Spannweite, Belastung, Auflagerung und Werkstoff ab. Mit unserem Durchbiegungsrechner können Sie überschlägig ermitteln, wie stark sich eine Platte unter einer gleichmäßig verteilten Belastung durchbiegt.
In diesem Blog erklären wir, welche Faktoren die Durchbiegung beeinflussen, wie sich verschiedene Kunststoffplatten hinsichtlich ihrer Steifigkeit unterscheiden und wie Sie die Ergebnisse des Rechners richtig einordnen. Unterstützt werden unter anderem Acrylglas, Polycarbonat, PETG, PVC-Hart, ABS, PE, PP, PTFE, HPL und Alu-Verbundplatten.

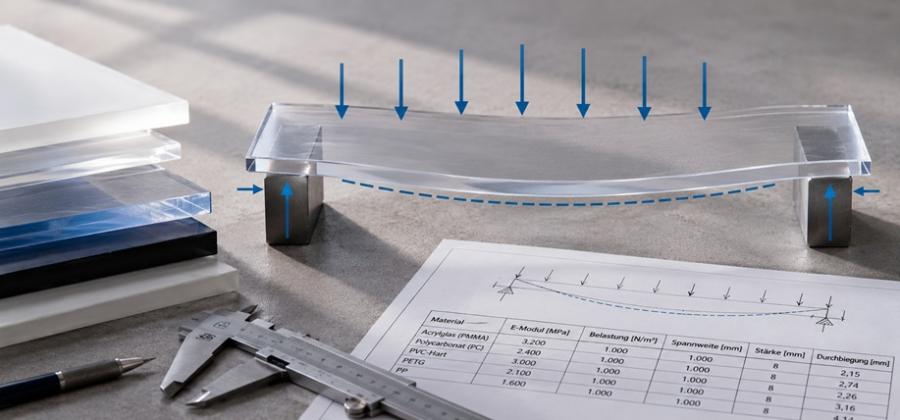

Was bedeutet Durchbiegung bei Kunststoffplatten?
Unter Durchbiegung versteht man die Verformung einer Platte zwischen ihren Auflage- oder Befestigungspunkten. Wird eine Kunststoffplatte belastet, gibt sie abhängig von Material, Plattenstärke, Spannweite und Auflagerung unterschiedlich stark nach.
Eine geringe elastische Durchbiegung ist bei vielen Anwendungen normal. Wird die Verformung jedoch zu groß, kann sie die Optik, Funktion oder Gebrauchstauglichkeit der Konstruktion beeinträchtigen.
- Abdeckungen: Zu große Durchbiegung kann zu sichtbarem Durchhängen führen.
- Regalböden: Belastete Platten können sich zwischen den Auflagepunkten deutlich absenken.
- Sicht- und Schutzscheiben: Eine ausreichend steife Ausführung verbessert die Formstabilität.
- Maschinenverkleidungen: Große freie Plattenfelder benötigen gegebenenfalls mehr Stärke oder zusätzliche Unterstützung.
- Außenanwendungen: Neben der Durchbiegung müssen zusätzlich Wind, Schnee, Temperatur und Befestigung berücksichtigt werden.
Wichtig: Der Rechner dient der technischen Vorplanung und einer überschlägigen Einschätzung. Er ersetzt keinen statischen oder bauaufsichtlichen Nachweis. Bei tragenden, absturzsichernden oder anderweitig sicherheitsrelevanten Konstruktionen ist eine fachliche Prüfung erforderlich.
Durchbiegung und Plattenstärke berechnen
Geben Sie Material, freie Spannweite, Plattenbreite, vorhandene Materialstärke, Auflagerung und zusätzliche Flächenlast ein. Der Rechner ermittelt daraus eine überschlägige Durchbiegung und vergleicht sie mit dem ausgewählten Grenzwert.
Berechnungsprinzip: Der Rechner verwendet eine vereinfachte Balken- beziehungsweise Streifenbetrachtung mit typischen Materialkennwerten. Reale Platten können sich abhängig von Lagerung, Geometrie, Temperatur, Langzeitbelastung und zweidimensionaler Plattenwirkung anders verhalten.
Welche Faktoren beeinflussen die Durchbiegung?
Die benötigte Plattenstärke wird nicht durch einen einzelnen Wert bestimmt. Für eine sinnvolle Auswahl müssen insbesondere Spannweite, Material, Stärke, Belastung und Auflagerung gemeinsam betrachtet werden.
| Einflussfaktor | Auswirkung auf die Durchbiegung |
|---|---|
| Spannweite | Je größer der freie Abstand zwischen den Auflagepunkten, desto stärker kann sich die Platte durchbiegen. |
| Material | Werkstoffe mit höherem E-Modul sind bei vergleichbarer Geometrie steifer als weichere Kunststoffe. |
| Plattenstärke | Eine größere Materialstärke erhöht die Biegesteifigkeit stark und kann die Durchbiegung deutlich reduzieren. |
| Belastung | Eigengewicht und zusätzliche Lasten erhöhen die Verformung. |
| Auflagerung | Lose aufgelegte, eingespannte und einseitig befestigte Platten verhalten sich unter Belastung unterschiedlich. |
| Temperatur | Viele Kunststoffe werden bei höheren Temperaturen weicher und können sich unter Dauerlast stärker verformen. |
Praxis-Tipp: Eine zusätzliche Unterstützung kann die freie Spannweite stark verkleinern. In vielen Konstruktionen ist dies wirkungsvoller, als die Plattenstärke nur geringfügig zu erhöhen.
Steifigkeit verschiedener Plattenmaterialien im Vergleich
Die folgende Übersicht zeigt die Materialien grob nach ihrer Biegesteifigkeit. Die Einordnung dient zur Orientierung und ersetzt nicht die konkrete Berechnung für das jeweilige Format und die Belastung.
| Material | Steifigkeit | Typische Anwendung |
|---|---|---|
| Alu-Verbundplatte | sehr hoch | Verkleidungen, Schilder und Wandpaneele |
| HPL-Kompaktplatte | sehr hoch | Fassaden, Balkonverkleidungen und robuste Verkleidungen |
| Acrylglas GS / XT | hoch | Sichtscheiben, Displays und Abdeckungen |
| PVC-Hart | hoch | Technische Platten und Verkleidungen |
| Polycarbonat | mittel | Schutzverglasungen und schlagfeste Scheiben |
| PETG | mittel | Schutzscheiben und transparente Verkleidungen |
| PP | gering bis mittel | Chemikalienbeständige und technische Bauteile |
| PE | gering | Gleitplatten, Schneidplatten und technische Anwendungen |
| PTFE | sehr gering | Gleit- und Dichtungstechnik |
Wichtig: Alu-Verbundplatten und HPL besitzen einen anderen Werkstoff- beziehungsweise Plattenaufbau als klassische homogene Thermoplastplatten. Die Berechnung stellt für solche Materialien deshalb nur eine vereinfachte Näherung dar.
Materialdaten im Durchbiegungsrechner
Der Rechner verwendet typische Richtwerte für E-Modul und Dichte. Die tatsächlichen Kennwerte können je nach Werkstofftype, Hersteller, Temperatur, Farbe, Plattenaufbau und Langzeitbelastung abweichen.
| Material | E-Modul | Dichte | Hinweis |
|---|
Hinweis: Für sicherheitsrelevante Berechnungen sollten die konkreten technischen Daten der tatsächlich verwendeten Platte zugrunde gelegt werden.
Richtwerte für typische Anwendungen
Die folgenden Werte dienen ausschließlich als grobe Orientierung für typische, nicht sicherheitsrelevante Anwendungen. Spannweite, Auflagerung, Belastung, Temperatur und gewünschte Formstabilität können eine andere Stärke erforderlich machen.
Acrylglas als Sichtscheibe oder Abdeckung
| Spannweite | Grobe Orientierung zur Plattenstärke |
|---|---|
| bis ca. 400 mm | 3–4 mm |
| bis ca. 700 mm | 5–6 mm |
| bis ca. 1000 mm | 8–10 mm |
Polycarbonat als Schutzscheibe
| Spannweite | Grobe Orientierung zur Plattenstärke |
|---|---|
| bis ca. 500 mm | 4 mm |
| bis ca. 800 mm | 6 mm |
| bis ca. 1200 mm | 8–10 mm |
PE- und PP-Platten als technische Abdeckung
| Spannweite | Grobe Orientierung zur Plattenstärke |
|---|---|
| bis ca. 300 mm | 8 mm |
| bis ca. 600 mm | 10–15 mm |
| bis ca. 1000 mm | 20 mm und stärker |
Wichtig: Diese Tabellen stellen keine pauschale technische Freigabe dar. Verwenden Sie für die konkrete Anwendung den Rechner beziehungsweise belastbare technische Kennwerte und berücksichtigen Sie die tatsächliche Konstruktion.
Warum biegen sich PE- und PP-Platten stärker durch?
PE und PP besitzen einen deutlich niedrigeren E-Modul als beispielsweise Acrylglas, PVC-Hart oder HPL. Bei gleicher Plattenstärke, Spannweite und Belastung fällt die elastische Durchbiegung deshalb in der Regel größer aus.
- Spannweite reduzieren: Zusätzliche Auflagepunkte verkleinern die frei tragende Fläche.
- Plattenstärke erhöhen: Eine dickere Platte erhöht die Biegesteifigkeit deutlich.
- Unterkonstruktion ergänzen: Profile oder Streben können großformatige Platten zusätzlich unterstützen.
- Langzeitbelastung berücksichtigen: Bei dauerhaft wirkenden Lasten muss das materialtypische Kriechverhalten beachtet werden.
PE und PP bieten dafür andere werkstofftypische Vorteile, beispielsweise hohe Zähigkeit, gute Chemikalienbeständigkeit und – je nach Ausführung – gute Gleit- oder Verschleißeigenschaften.
Temperatur und Wärmedehnung bei Kunststoffplatten beachten
Kunststoffe reagieren stärker auf Temperaturänderungen als viele metallische Werkstoffe. Bei höheren Temperaturen können viele Kunststoffe an Steifigkeit verlieren. Gleichzeitig verändern Kunststoffplatten ihre Abmessungen durch thermische Ausdehnung.
- Temperatur: Höhere Temperaturen können die Materialsteifigkeit reduzieren.
- Wärmedehnung: Platten benötigen ausreichend Bewegungsraum.
- Befestigungen: Bohrungen und Montagesystem müssen die Materialbewegung berücksichtigen.
- Außenanwendungen: Wind, Schnee und Temperatur müssen zusätzlich zur Eigenlast betrachtet werden.
Wie stark sich verschiedene Materialien bei Temperaturänderungen ausdehnen, können Sie mit unserem Wärmeausdehnungsrechner für Kunststoffplatten überschlägig berechnen.
Planen Sie HPL-Platten als Sichtschutz im Garten oder auf der Terrasse, müssen Plattenstärke, Feldgröße, Unterkonstruktion, Bewegungsraum und Windbeanspruchung gemeinsam betrachtet werden. Den vollständigen Aufbau zeigen wir im Blog Sichtschutz aus HPL-Platten selber bauen.
Wie HPL-Platten nach der Auswahl der passenden Stärke gesägt und gefräst werden, erfahren Sie außerdem im Blog HPL-Platten schneiden.
Kunststoffplatten nach Maß bestellen
Bei S-Polytec erhalten Sie Kunststoffplatten im Zuschnitt für zahlreiche technische und gestalterische Anwendungen. Wählen Sie Werkstoff, Stärke und Format passend zu Ihrem Projekt.
| Material | Typische Eigenschaften im Zusammenhang mit der Plattenwahl |
|---|---|
| Acrylglas | Transparent, vergleichsweise steif und für optisch anspruchsvolle Anwendungen geeignet. |
| Polycarbonat | Transparent und besonders schlagzäh. |
| PETG | Transparent, zäh und gut verformbar. |
| PVC-Hart | Relativ steif und für zahlreiche technische Anwendungen geeignet. |
| PE | Zäh und chemikalienbeständig, jedoch deutlich flexibler als steifere Plattenwerkstoffe. |
| ABS | Zäher technischer Kunststoff mit guter Bearbeitbarkeit. |
| PP | Leicht und chemikalienbeständig, mit geringerer Steifigkeit als Acrylglas oder PVC-Hart. |
| PTFE | Sehr chemikalien- und temperaturbeständig, aber vergleichsweise weich. |
| HPL | Sehr steife Kompaktplatte für robuste Anwendungen. |
| Alu-Verbundplatten | Hohe Biegesteifigkeit durch den mehrschichtigen Verbundaufbau. |
Tipp: Nutzen Sie den Rechner zunächst zur überschlägigen Auswahl und prüfen Sie anschließend, welche verfügbaren Materialstärken und Plattenformate für Ihr Projekt infrage kommen.
Häufige Fragen zu Durchbiegung und Plattenstärke
Welche Kunststoffplatte ist besonders steif?
Zu den besonders steifen Plattenmaterialien im Rechner gehören HPL-Kompaktplatten und Alu-Verbundplatten. Unter den transparenten Vollkunststoffen besitzt Acrylglas eine höhere Steifigkeit als Polycarbonat oder PETG.
Welche Platte ist steifer: Acrylglas oder Polycarbonat?
Acrylglas besitzt typischerweise einen höheren E-Modul und ist deshalb bei vergleichbarer Geometrie steifer. Polycarbonat ist dagegen wesentlich schlagzäher und wird häufig eingesetzt, wenn hohe Bruch- und Schlagfestigkeit wichtiger ist.
Warum ist die Spannweite bei Kunststoffplatten so wichtig?
Mit zunehmender freier Spannweite steigt die Durchbiegung stark an. Eine zusätzliche Unterstützung oder ein kleinerer Abstand zwischen den Auflagepunkten kann die Verformung deshalb erheblich reduzieren.
Wie kann man die Durchbiegung einer Kunststoffplatte reduzieren?
Die Durchbiegung kann unter anderem durch eine größere Plattenstärke, eine kleinere freie Spannweite, zusätzliche Auflagepunkte oder einen steiferen Werkstoff reduziert werden.
Welche Plattenstärke benötige ich für einen Regalboden?
Eine allgemeingültige Stärke gibt es nicht. Sie hängt von Material, Spannweite, Breite, Auflagerung, Eigengewicht und zusätzlicher Belastung ab. Mit dem Durchbiegungsrechner können diese Faktoren überschlägig gemeinsam bewertet werden.
Berücksichtigt der Rechner das Eigengewicht der Kunststoffplatte?
Ja. Das Eigengewicht wird anhand der hinterlegten Materialdichte und der eingegebenen Plattenstärke ermittelt und zusammen mit der zusätzlichen Flächenlast berücksichtigt.
Kann der Durchbiegungsrechner eine statische Berechnung ersetzen?
Nein. Der Rechner ist eine vereinfachte Überschlagsrechnung für Vorplanung und Orientierung. Bei tragenden, sicherheitsrelevanten, bauaufsichtlich relevanten oder stark belasteten Konstruktionen ist eine fachliche Berechnung erforderlich.
