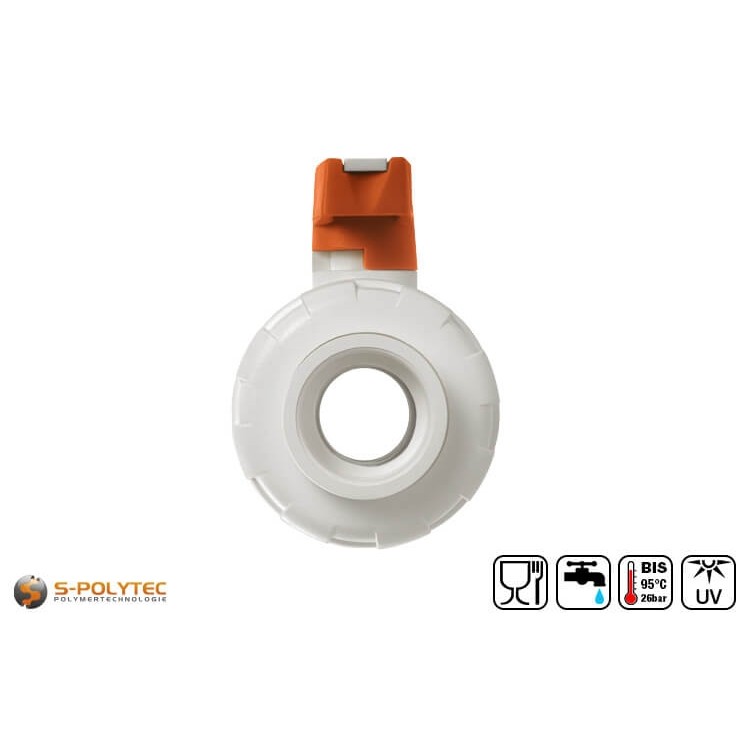

Aqua-Plus PP-R Kugelhahn mit Verschraubung in Weiß

Der Aqua-Plus PP-R Kugelhahn mit Verschraubung in Weiß mit vollem Durchgang dient zum Öffnen und Schließen des Wasserkreislaufs und wird zwischen zwei PP-R Rohren mit gleichbleibendem Durchmesser eingesetzt.

✓ Schraubbare Ausführung
✓ Mit vollem Durchgang
✓ Totraumfreie Konstruktion
✓ Temperaturbeständig bis +95°C
✓ Hergestellt in der EU

Die schraubbaren PP-R Kugelhähne in Weiß sind in verschiedenen Größen für PP-R Rohre von 20mm bis 40mm Außendurchmesser erhältlich.

Lieferzeit: Wird innerhalb von 2 - 3 Werktagen versendet

  • Preis berechnen
Grundpreis 0,00 € / St.
0,00 € / St.
0,0000 kg / St.

Alle Preisangaben inkl. 19% MwSt.

Ihr Preis 0,00 € Inkl. 19% MwSt. Gewicht: 0,0000 kg
Beschreibung

Aqua-Plus PP-R Kugelhahn - schraubbare Ausführung

Voller Durchgang ✓ Verschiedene Größen ✓ Ohne Totraum konstruiert ✓

Der weiße Aqua-Plus PP-R Kugelhahn in schraubbarer Ausführung dient zum einfachen Öffnen und Schließen des Wasserkreislaufs und wird zwischen zwei PP-R Rohren mit identischem Durchmesser eingesetzt. Der Kugelhahn, den wir passend zu unseren Rohren in den Größen DN20, DN25, DN32 als auch DN40 anbieten, verfügt über einen vollen Durchgang. Das beudeutet, dass die Bohrung der Kugel dem Innendurchmesser des entsprechenden Rohrs aufweist, was einen Durchfluss ohne Strömungsverluste gewährleistet. Der große, leichtgängige Sperrhebel in Orange öffnet in Fließrichtung und sperrt bei Drehung im 90° Grad Winkel.

Der Vorteil der schraubbaren Version unseres Kugelhahns aus PP-R ist, dass dieser sehr einfach auch nachträglich in ein bestehende Rohrleitungssystem integriert werden kann, denn durch die Schraubverbindung ist der Aufwand zum Verschweißen deutlich einfacher zu bewerkstelligen, als es bei der preiswerteren mit fester Schweißverbindung ist.

Lieferumfang:

  • 1 x Aqua-Plus PP-R Kugelhahn in Weiß mit Verschraubung

Eigenschaften des PP-R Kugelhahns mit Verschraubung

Der Aqua-Plus PP-R Kugelhahn besteht komplett aus weißem Polypropylen-Random-Copolymerisat. Ausnahme bilden hier lediglich der Hebelgriff, der aus orange eingefärbtem Polypropylen gefertigt ist und die vier Dichtungen. Dazu zählen die zwei vor und hinter der Kugel angebrachten Dichtungen, die eine Dichtigkeit innerhalb des Kugelhahns bewirken, sowie die beiden O-Ring-Dichtungen die zur Dichtigkeit zwischen den Schraubverbindungen eingesetzt werden. Der lebensmittelechte und trinkwasserzugelassen Kunststoff, zeichnet sich durch eine sehr gute Beständigkeit gegen Chemikalien aus. Durch die sehr glatte Obefläche, bilden sich keine Kalkablagerungen, wodurch eine sehr hohe Lebensdauer von 50 Jahren und mehr zustande kommt. Wie auch die Rohre, kann der Kugelhahn innerhalb einer Leitung von kaltem und heißem Wasser eingesetzt werden. Dabei können Wassertemperaturen von bis zu +95°C realisert werden, wodurch der Hahn ideal ist um diesen als Absperrhahn von einzelnen Heizkreisläufen einzusetzen.

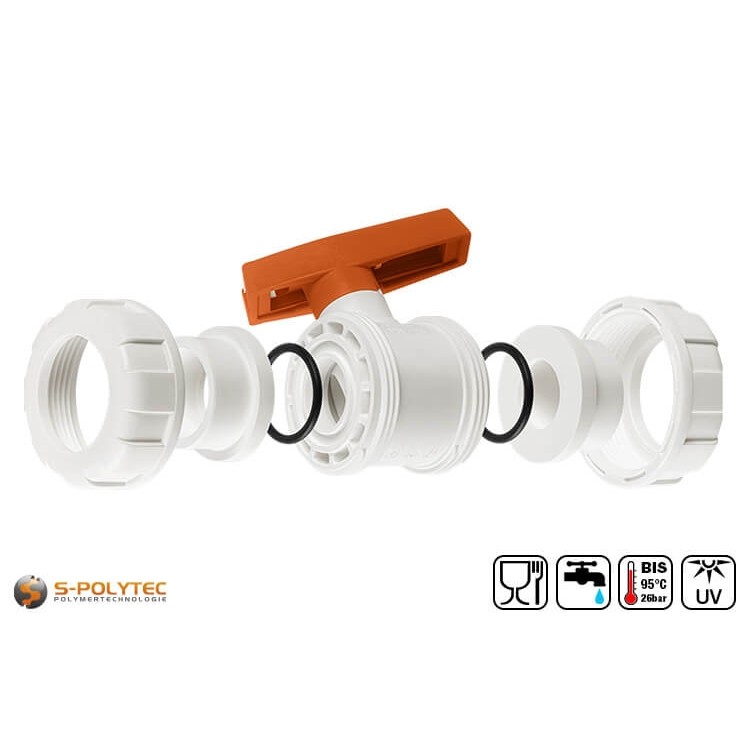

Der Kugelhahn mit Verschraubung besteht aus sieben wesentlichen Einzelteilen. Neben dem vormontierten Kugelhahn mit schwimmend gelagerter Kugel, zählen je zwei Rohraufnahmen zur Verschweißung mit den Rohrenden, zwei O-Ring-Dichtungen, die bereits in die vorgesehen Vertiefungen im Kugelhahn eingelegt sind und zwei massiven Verschraubungen, die die Rohraufnahme mit dessen Auflagefläche fest gegen die Dichtungsringe presst, wodurch eine druckbeständige und wasserdichte Schraubverbindung vom Rohr zum Kugelhahn entsteht. Zusätzliche Dichtstoffe, Hanf oder Teflonband, werden zur Erreichung einer dichten Verbindung nicht benötigt.

Bei einem Kugelhahn wird der Durchfluss durch Drehen des Hebelgriffs in Durchflussrichtung geöffnet. Dabei dreht im Inneren des Hahns eine durchbohrte Kugel mit und öffnet so den Wasserkreislauf. Das besondere am Aqua-Plus Kugelhahn ist die totraumfreie Konstruktion. Das beudeutet, dass sich beim Öffnen und Schließen durch drehen der Kugel kein leerer Raum innerhalb des Hahns befindet, der nach vollständiger Öffnung oder dem Schließen mit Wasser gefüllt bleiben kann. Dadurch können Kalk und Verunreinigungen des Wassers (zum Beispiel durch Metallrohre verursachte Korrosionsablagerungen) die Funktion und Dichtigkeit nicht beeinträchtigen. Die schwimmend gelagerte Kugel ist in beide Richtungen mit einer hochwertigen Dichtung versehen, die in Bezug auf Druck- und Temperaturbeständigkeit keine Einschränkungen auf die Verwendbarkeit des Rohrleitungssystems zur Folge haben.

Größenübersicht der PP-R schraubbaren Kugelhahne

  • PP-R Kugelhahn DN20: beidseitig PP-R Rohr mit Ø außen 20mm (Ø innen 13,2mm)
  • PP-R Kugelhahn DN25: beidseitig PP-R Rohr mit Ø außen 25mm (Ø innen 16,6mm)
  • PP-R Kugelhahn DN32: beidseitig PP-R Rohr mit Ø außen 32mm (Ø innen 21,2mm)
  • PP-R Kugelhahn DN40: beidseitig PP-R Rohr mit Ø außen 40mm (Ø innen 26,6mm)

Verarbeitung vom Kugelhahn mit Verschraubung für PP-R Rohre

Der hochwertige Kugelhahn mit Verschraubung ist eine Alternative zu unserem preiswerten Kugelhahn, der durch das Verschweißen fest in das Rohrleitungssystem integriert ist. Um den Kugelhahn mit den beidseitigen Rohrenden zu verbinden, muss jedoch auch hier das Rohr mit der Rohraufnahme verschweißt werden. Je nach Ausführung, wird hier ein Rohrschweißgerät mit Heizdorn und Heizbuchse in entsprechender Größe benötigt. Das Verschweißen selbst, erfolgt auf die gleiche Weise, wie eine Schweißverbindung von Rohren mit einer Muffe. Hierfür wird das Rohr in die Heizbuchse eingesteckt und zur gleichen Zeit die kleine Rohraufnahme auf den Heizdorn geschoben. Nachdem die Dauer zur Erwärmung verstrichen ist, muss das Rohr ohne Wartezeit in die Rohrmuffe gesteckt werden und eine bestimmte Zeit abkühlen. Die Einstecktiefe varriert von 14mm - 20mm und ist abhängig vom Außendurchmesser des PP-R Rohrs. Beim Ineinanderstecken darf das Rohr nicht gedreht werden. Außerdem sollte das Rohr gerade, mit höchstns 3 Grad Achsabweichung in die Rohraufnahme gesteckt werden.

Die Werte zum Verschweißen richten sich nach dem konkret vorliegenden Durchmesser des PP-R Rohrs. Zu beachten sind hier die Dauer zur Erwärmung und Abkühlung, ebenso wie die Einstecktiefe, die bestimmt, wie tief das Rohr in die Rohraufnahme eingeführt werden muss. Mit unseren Montagedatenblättern, die im Reiter "Datenblätter" eingesehen werden können, haben wir für jede Rohrgröße ein eigenes Datenblatt angefertigt, dem diese Werte entnommen werden können. Diese Datenblätter sind auch mit vielen weiteren hilfreichen Informationen gespickt, die sich auf die Montage, der linearen Wärmeausdehnung, sowie der Lebensdauer unter Berücksichtung der vorliegenden Gerbauchstemperaturen und Drücke beziehen.

HINWEIS: Die beiden Verschraubungen sollten vor dem Verschweißen über das jeweilige Rohrende geschoben werden, da sich diese im Anschluss nicht mehr über die Rohraufnahme führen lassen. Der Grund dafür ist die verbreiterte Auflagefläche am anderen Ende der Rohraufnahme, welche durch das Verschrauben fest an die O-Ring-Dichtung gepresst wird.

Nach dem beide Rohrenden mit der Rohraufnahme verschweißt und ausgekühlt sind, kann der Kugelhahn zu beiden Seiten verschraubt werden. Dabei ist darauf zu achten, dass der schwarze Dichtungsring bündig mit der Auflagefläche des Rohrendes abschließt. Durch die hohe Passgenauigkeit der Verschraubung besteht hier jedoch keine nennenswerte Gefahr, so dass nach dem Verschrauben eine wasserdichte Verbindung der einzelnen Komponenten sichergestellt ist. Die Verschraubungen bieten eine gute Griffigkeit, so dass diese auch ohne zusätzliche Werkzeuge, sehr gut von Hand aufgeschraubt werden können.

Technische Daten des schraubbarem Kugelhahns aus weißem PP-R

  • Produktart: Absperrventil
  • Material: Polypropylen-Random-Copolymer
  • Ausführung: Kugelhahn mit Schraubverbindung
  • Rohraußendurchmesser: 20,0mm - 40,0mm
  • Richtungsänderung: ohne
  • Temperaturbeständigkeit: -10°C - +95°C
  • Lebensmittelzulassung: Ja
  • Trinkwasserzulassung: Ja
  • DVGW geprüft: Ja
  • Korrosionsbeständigkeit: Sehr gut
Zusatzinformation

Zusatzinformation

ArtikelnummerPPR-HAHN1-DN00
LieferzeitWird innerhalb von 2 - 3 Werktagen versendet
EAN/GTINKeine Angabe
GrößeNein
AusführungAbsperrventil
Abmessungen (B/H/T)variiert
GewichtKeine Angabe
Einstecktiefevariiert
Heizdauervariiert
Abkühldauervariiert
KunststoffPolypropylen
MaterialPolypropylen-Random-Copolymer
UV-BeständigkeitUV-stabilisiert
FarbeWeiß
