Aqua-Plus PP-R Schraubkupplung mit Innengewinde

Aqua-Plus PP-R Schraubkupplung mit Innengewinde

Verschraubbares Messinggewinde ✓ Mit Dichtungsring ✓ Einfache Verschraubung ✓

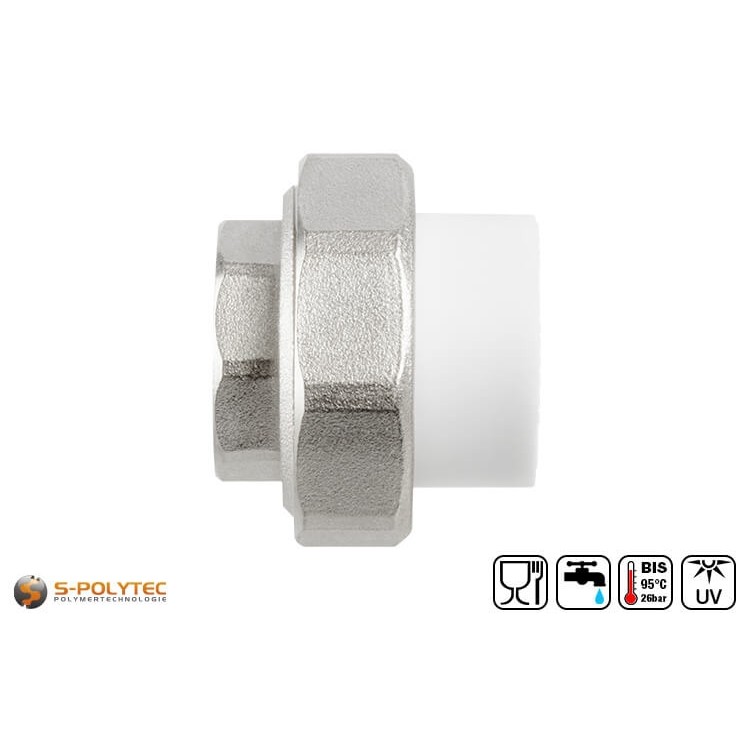

Die weißen Aqua-Plus PP-R Kupplungen mit verschraubbarem Innengewinde und integrierter Dichtung sind passend zu unseren weißen PP-R Rohren in 20mm bis 40mm Durchmesser erhältlich. Das Gewinde aus Messing variiert von 1/2" bis zu 1 1/4", je nach Durchmesser des PP-R Rohrs. Damit vereint die Schraubkupplung eine feste Schweißverbindung eines PP-R Rohrsystems mit der flexiblen Anschlussmöglichkeit einer Schraubverbindung, die durch die Kupplungsverschraubung jederzeit nach belieben gelöst werden kann.Die Verwendungsmöglichkeiten des wasser- und druckdichten Rohrsystems, reichen dabei von der Trinkwasserversorgung, über den Heizungsbau bis hin zu Lebensmittel verarbeitenden Industriezweigen.

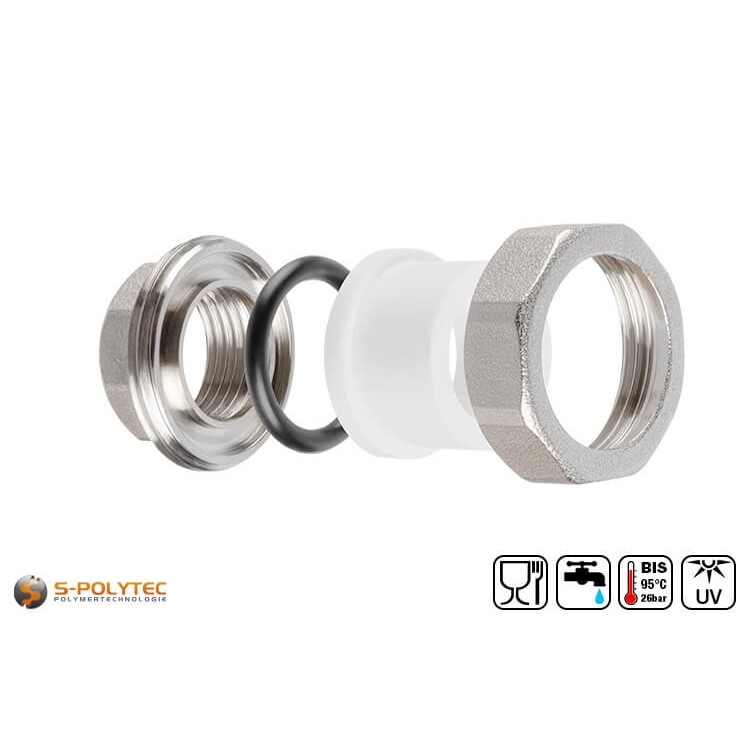

Die Schraubkupplung des Aqua-Plus PP-R Rohrsystems besteht aus vier einzelnen Komponenten, bei der der Innengewindeanschluss mit einer Kupplungsverschraubung, welche ebenfalls aus einer Messinglegierung gefertigt wird, fest mit der verschweißbaren Rohraufnahme aus weißem Polypropylen verbunden wird. Für eine perfekte Dichtigkeit der Schraubkupplung befindet zwischen Gewindeanschluss und PP-R Kunststoff ein Dichtungsring.

Lieferumfang:

• 1 x Aqua-Plus PP-R Schraubkupplung mit Innengewinde in Weiß

Eigenschaften der mehrteiligen PP-R Kupplung mit Innengewinde

Unsere PP-R Rohr-Kupplungen mit schraubbarem Innengewinde aus Messing sind die perfekte Anschlussmöglichkeit zu unseren Schraubkupplungen mit Außengewinde und eignen sich ebfalls sehr gut, um eine Schraubverbindung mit einer T-Kupplung mit Außengewinde im gleichen Gewindedurchmesser zu errichten. Die Rohraufnahme aus PP-R, welche durch das Verschweißen eine dauerhafte Verbindung zu einem PP-R Rohr herstellt, zeichnet sich durch eine für Polypropylen typische, gute Schlafzähigkeit aus. Auch auf die sehr gute Beständigkeit gegen Chemikalien, wie Laugen oder Säuren, sind positive Eigenschaften dieses Kunststoffs, weshalb das PP-R Rohrsystem sehr gut für Förderleitungen in Chemie- und Pharmaindustrie geeignet ist. Mit einer Temperaturbeständigkeit von -10°C ist PP-R frostbeständig. Die Obergrenze der Dauergebrauchstemperatur liegt bei +95°C. Damit sind die Rohre und Formstücke auch gut zur Heißwasserversorgung in Sanitäreinrichtungen, im Heizungsbau oder in der Geothermie nutzbar.

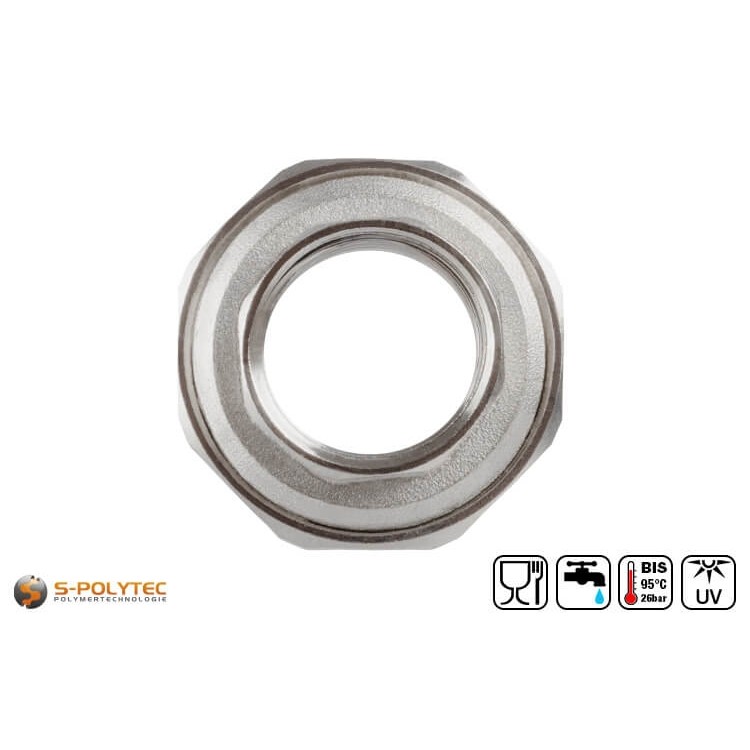

Die leichtgängigen Gewinde aus massivem Messing, ebenso wie das Formstück aus weißem Polypropylen zeichnen sich durch eine sehr gute Verarbeitungsqualität aus. Produziert wird die Kupplung, wie alle Komponenten des Aqua-Plus Rohrsystems in Griechenland. Durch die Herstellung innerhalb der EU sind höhere Qualitätsstandards sichergestellt, als bei Billigproduktionen, was durch diverse DIN und EN Normen, für die das System eingesetzt werden darf, belegt wird. Allen voran zählen die Zertifizierungen durch die DVGW, sowie der SKZ, zu den nennenswertesten Prüfstellen, die belegen, dass das Auqa-Plus System für Rohrleitungen zur Trinkwasserversorgung verwendet werden kann.

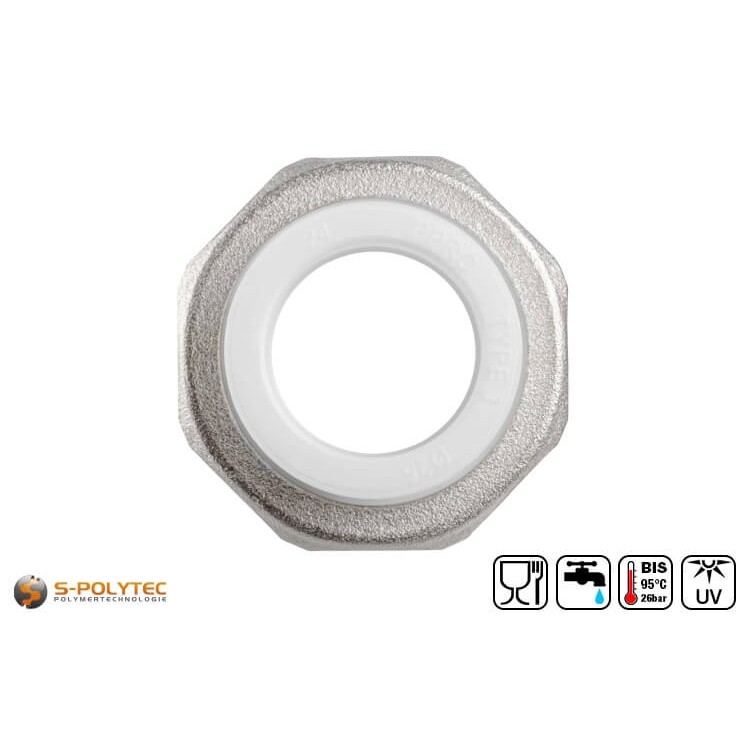

Damit die Verbindung zwischen dem Gewindeeinsatz und der verschweißbaren Rohraufnahme wasserdicht bis zu einem Betriebsdruck von 26 bar sichergestellt ist, ist in den Gewindeeinsatz ein Dichtungsring eingelegt, der nach der Verschraubung mit der Kupplungsverschraubung dicht am Kunststoff abschließt.

Größenübersicht der PP-R Kupplungen mit Innengewinde

• PP-R Kupplung DN20x1/2" IG: Für PP-R Rohre mit Ø außen 20mm - Innengewinde Ø 1/2"
• PP-R Kupplung DN25x3/4" IG: Für PP-R Rohre mit Ø außen 25mm - Innengewinde Ø 3/4"
• PP-R Kupplung DN32x1" IG: Für PP-R Rohre mit Ø außen 32mm - Innengewinde Ø 1"
• PP-R Kupplung DN40x1 1/4" IG: Für PP-R Rohre mit Ø außen 40mm - Innengewinde Ø 1 1/4"

Verarbeitung der schraubbaren PP-R Kupplungen mit Innengewinde

Um eine Verbindung mit der PP-R Schraubkupplung und einem PP-R Rohr im gleichen Durchmesser herzustellen, müssen diese miteinander verschweißt werden. Hierfür benötigt man ein Schweißgerät für Kunststoffrohre. Das Verschweißen erfolgt, in dem das Rohr in die Aufnahme der Heizbuchse des Muffenschweißgerätes eingesteckt wird. Die PP-R Rohraufnahme der Schraubkupplung hingegen, wird zeitgleich auf den Heizdorn aufgesteckt. Nach verstreichen der Heizdauer, müssen die beidem Elemente ineinandergesteckt werden. Dies muss ohne drehen bis zum Erreichen der Einstecktiefe erfolgen. Eine Achsabweichung von mehr als 3 Grad, kann sich dabei negativ auf die Dichtigkeit der Schweißverbindung auswirken, weshalb beim Fügen darauf geachtet werden sollte, dass das Rohr gerade in die Muffe eingesteckt wird. Abschließend sollte die Schweißverbindung zur Abkühlung für eine bestimmte Zeit ruhen.

ACHTUNG: Vor dem Erhitzen sollte die äußere Gewindeverschraubung auf das Rohr geschoben werden, denn nach dem Verschweißen ist dies nicht mehr möglich.

Wir bieten die Kupplungsverschraubungen für Rohre in verschiedenen Außendruchmessern von 20mm bis 40mm. Mit zunehmendem Rohrdurchmesser steigen auch die Zeiten zur Erwärmung und der Abkühlung. Auch die Einstecktiefe hängt vom vorliegenden Durchmesser ab, so dass wir für jeden Rohrdurchmesser ein gesondertes Montagedatenblatt erstellt haben, welche diese Informationen, sowie wertvolle Angaben zum Montage beinhalten. Die Datenblätter können im gleichnamigen Reiter eingesehen und ausgedruckt werden.

Nach dem Abkühlen der Schweißverbindung, kann die schraubbare Kupplung mit Innengewinde nach Belieben gelöst und angezogen werden. So sind flexible Rohrverbindungen möglich, die jederzeit durch das Aufschrauben der Kupplungsverschraubung gelöst werden können. Vor allem bei Verbindungen von wartungsintensiven Transportleitungen in der Industrie und Lebensmittelproduktion, stellt die Kupplungsverschraubung eine ausgezeichnete Wahl dar und eignet sich für solche Zwecke eher, als unsere Rohr-Kupplungen mit festem Gewindeanschluss.

Technische Daten der schraubbaren Kupplung für PP-R Rohre

• Produktart: Rohr-Kupplung
• Material (Winkel): Polypropylen-Random-Copolymerisat
• Material (Gewinde): Messing
• Ausführung: Innengewinde
• Gewindedurchmesser: 1/2" - 1 1/4"
• Rohraußendurchmesser: 20,0mm - 40,0mm
• Richtungsänderung: Keine
• Temperaturbeständigkeit: -10°C - +95°C
• Lebensmittelzulassung: Ja
• Trinkwasserzulassung: Ja
• DVGW geprüft: Ja
• Korrosionsbeständigkeit: Sehr gut

HINWEIS: Um eine zuverlässige Abdichtung der Schraubverbindung zu erzielen, wird bei Messinggewinden der Einsatz von Hanf oder Teflonband angeraten.
