Aqua-Plus PP-R Kugelhahn zum Verschweißen in Weiß

Der Aqua-Plus PP-R Kugelhahn in Weiß zur direkten Schweißverbindung mit zwei PP-R Rohren in gleichem Durchmesser, verfügt über eine Kugelöffnung in vollem Durchgang und dient zum Öffnen bzw. Schließen des Wasserkreislaufs.

✓ Zur festen Verschweißung
✓ Mit vollem Durchgang
✓ Ohne Totraum konstruiert
✓ Für Warmwasser bis +95°C
✓ Hergestellt in Europa

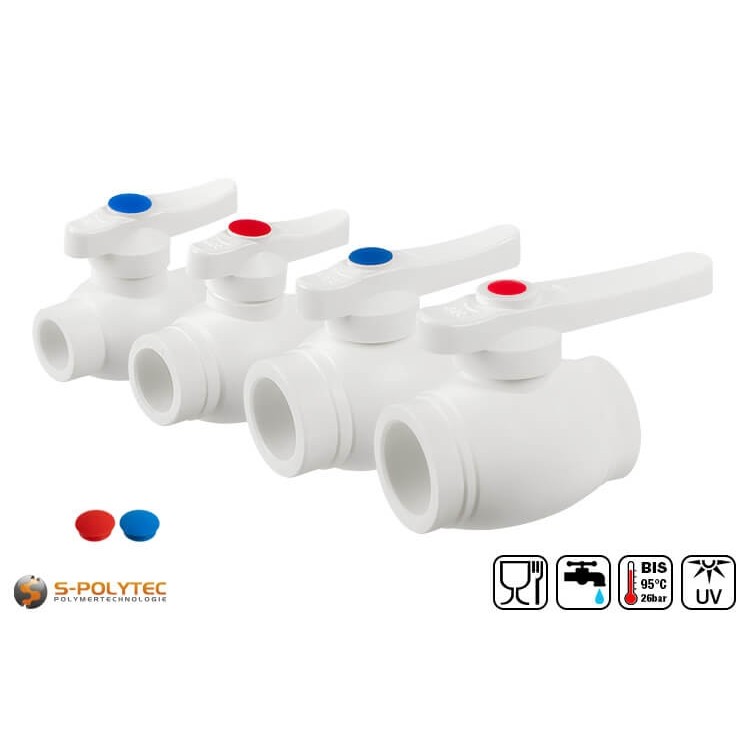

Die fest verschweißbaren PP-R Kugelhähne in Weiß sind in den Größen DN20 bis DN40 für PP-R Rohre von 20mm bis 40mm Außendurchmesser erhältlich.

Lieferzeit: Wird innerhalb von 2 - 3 Werktagen versendet

  • Preis berechnen
Grundpreis 0,00 € / St.
0,00 € / St.
0,0000 kg / St.

Alle Preisangaben inkl. 19% MwSt.

Ihr Preis 0,00 € Inkl. 19% MwSt. Gewicht: 0,0000 kg
Beschreibung

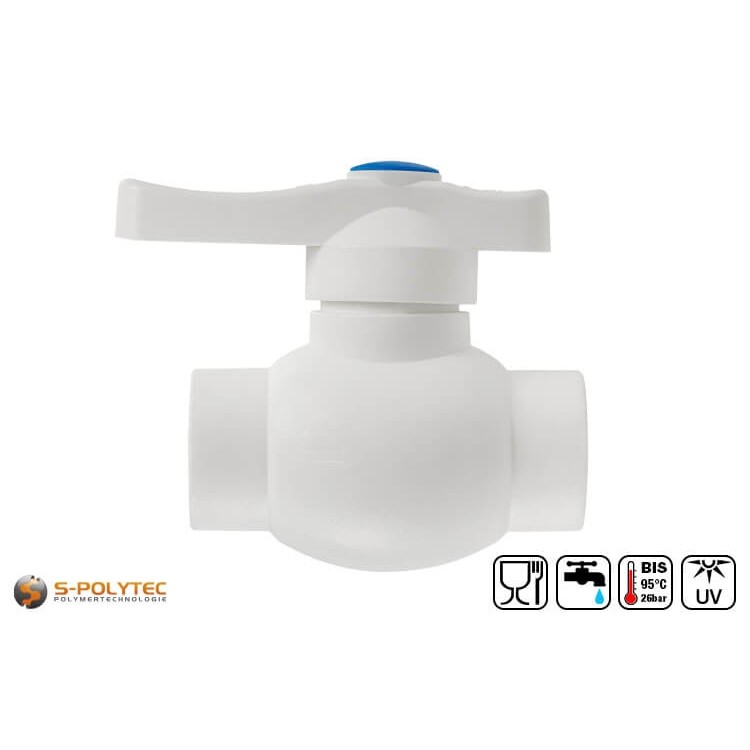

Aqua-Plus PP-R Kugelhahn - verschweißbare Ausführung

Voller Durchgang ✓ Größen von DN20 bis DN40 ✓ EPDM Dichtungen ✓

Der weiße Aqua-Plus PP-R Kugelhahn dient zum Öffnen und Sperren des Wasserkreislaufs und wird durch das Verschweißen mit PP-R Rohren in identischem Durchmesser fest in das Rohrsystem integriert. Passend zu den bei uns verfügbaren PP-R Rohren, bieten wir den Kugelhahn in den vier Größen DN20, DN25, DN32 und Dn40 zu günstigen Preisen an. Dabei entspricht der Innendurchmesser, als auch der Durchmesser der Bohrung in der Kugel, dem Innendurchmesser des Rohrs. Man bezeichnet diese Ausführung auch als Kugelhahn mit vollem Durchgang, bei dem der Durchfluss bei vollständiger Öffnung ungehindert bleibt. Der große, weiße Hebelgriff kann mit den mitgelieferten Farbmarkierungen in rot und blau für Warm- und Kaltwasserleitungen gekennzeichnet werden.

Im Gegensatz zum Kugelhahn mit Verschraubung, wird die preisgünstigere Version durch das Verschweißen direkt mit den Rohrenden verbunden und stellt so eine dauerhafte, wasser- und druckdichte Verbindung zwischen den Rohren und dem Kugelhahn sicher, die bei sorgsam ausgeführter Schweißverbindung langlebig und wartungsfrei ist.

Lieferumfang:

  • 1 x Aqua-Plus PP-R Kugelhahn zum Verschweißen in Weiß

Eigenschaften des PP-R Kugelhahns mit Griffhebel

Der Aqua-Plus PP-R Kugelhahn wird, mit Ausnahme der Dichtungen, aus weißem Polypropylen-Random-Copolymerisat - kurz PP-R - hergestellt. Dieser Kunststoff zeichnet sich durch eine ganze Reihe positiver Eigenschaften aus, zu denen allen voran die Zulassung zur Trinkwasserversorgung gemäß DVGW und SKZ zählt. Mit einer Temperaturbeständigkeit von -10°C bis +95°C kann das Aqua-Plus System bedenkenlos für Kalt- und Warmwasserleitungen eingesetzt werden, unabhängig davon, ob es sich um Trinkwasserrohre, Heizungsrohre, Rohrleitungen zur Gartenbewässerung oder für Zu- und Ableitungen von Solarthermieanlagen. Dank der sehr guten Chemikalienbeständigkeit, können die Rohre, ebenso wie der massiv gefertigte Kugelhahn mit Dichtungen aus EPDM, auch für Transportleistungen von Chemikalien in der Pharma- und Chemieindustrie eingesetzt werden.

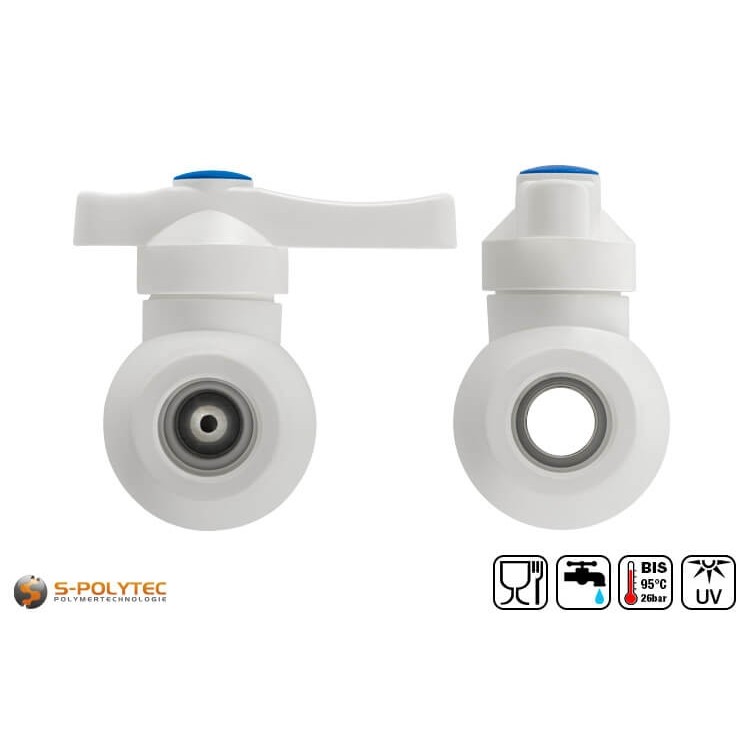

Beim Kugelhahn zum festen Anschluss durch Schweißverbindungen, handelt es sich um ein vormontiertes Formstück, bei dem eine Kugel im Inneren durch Drehen am Hebelgriff ein Öffnen uns Sperren des Wasserkreislaufs bewirkt. Die Öffnung der Kugel entspricht dabei dem Innendurchmesser der passenden Rohrgröße, so dass Flüssigkeiten bei vollständiger Öffnung des Kugelhahns ohne Strömungsverluste durchfließen können. Für eine absolute Dichtigkeit wird die Kugel zu beiden Seiten mit einer hochwertigen Dichtung aus Ethylen-Propylen-Dien-Kautschuk umschlossen.

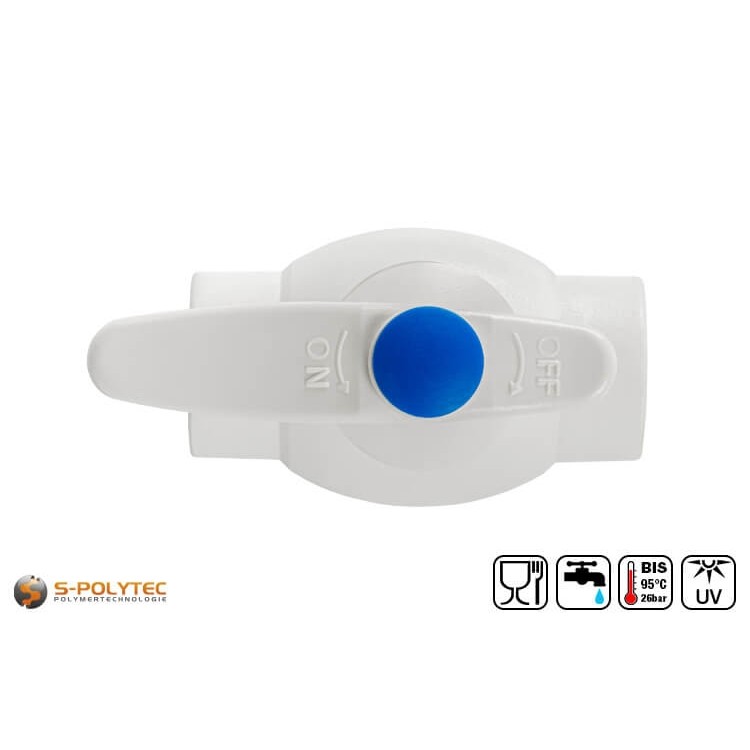

Beim Kugelhahn dreht im inneren eine Kugel aus Messing mit, bei der die Bohrung den Wasserkreislauf öffnet, wenn der Hebelgriff in Durchflussrichtung gedreht wird. Wird dieser um 90 Grad zum Rohr gedreht, dreht sich auch die Öffnung der Kugel so weit, dass kein Wasser mehr durch den Kugelhahn fließen kann. Aufgrund der sogenannten totraumfreien Konstruktion, bei der sich keine Hohlräume im inneren des Kugelhahns befinden, können sich Ablagerungen durch kalkhaltiges Wasser oder Verunreinigungen innerhalb der Flüssigkeiten, beim Öffnen oder Schließen des Kreislaufs, nicht in solchen Hohlräumen ansammeln. Dies wirkt sich positiv auf die ohnehin sehr hohe Lebensdauer des Kugelhahns aus und verhindert Undichtigkeiten, die andernfalls entstehen könnten, wenn Ablagerungen das vollständige Schließen des Mechanismus beeinträchtigen.

Größenübersicht der PP-R Kugelhähne mit fester Schweißverbindung

  • PP-R Kugelhahn DN20: beidseitig PP-R Rohr mit Ø außen 20mm (Ø innen 13,2mm)
  • PP-R Kugelhahn DN25: beidseitig PP-R Rohr mit Ø außen 25mm (Ø innen 16,6mm)
  • PP-R Kugelhahn DN32: beidseitig PP-R Rohr mit Ø außen 32mm (Ø innen 21,2mm)
  • PP-R Kugelhahn DN40: beidseitig PP-R Rohr mit Ø außen 40mm (Ø innen 26,6mm)

Verarbeitung vom PP-R Kugelhahn mit Schweißverbindung

Der Kugelhahn aus Polypropylen-Random-Copolymerisat verfügt zu beiden Seiten über eine Schweißmuffe zur Rohraufnahme. Der Durchmesser der beiden Rohre ist identisch und richtet sich nach der gewählten Größe des Kugelhahns. Das Verschweißen ist sehr einfach und schnell ausgeführt. Hierfür wird ein Muffenschweißgerät mit passenden Einsätzen genötigt, in denen das Rohr eingesteckt, bzw. die Rohraufnahme des Hahns aufgesteckt werden. Dies sollte zeitgleich erfolgen, damit die Erwärmungsdauer bei beiden Elementen eingehalten wird. Im Anschluss muss das Rohr gerade und ohne dieses zu verdrehen in die Aufnahme des Kugelhahns gesteckt werden, bis die erforderliche Einstecktiefe erreicht ist. Beachten Sie vorher die Positionierung des Griffhebels, so dass dieser nach der Montage des Rohrsystems erreichbar ist und bedient werden kann. Sobald die Schweißverbindung ausreichend ausgekühlt ist, kann mit der gegenüberliegenden Seite nach dem gleichen Verfahren geschweißt werden.

Wie lange das Rohr und die Muffe erhitzt werden müssen, hängt von Rohraußendurchmesser ab. Je kleiner dieser ausfällt, umso kürzer fällt auch die Dauer zur Erwärmung mit dem Schweißgerät aus. Das gleiche gilt für die Abkühlphase und die Einstecktiefe, die beim kleinsten Durchmesser 14mm beträgt und sich mit zunehmender Rohrgröße jeweils um 2mm erhöht, so dass die Einstecktiefe bei einem DN40-Rohr bei 20mm liegt. Um es übersichtlich und einfach zu gestalten, haben wir für jeden Rohrdurchmesser ein separates Montagedatenblatt erstellt, in dem wir all die Daten zusammengefasst haben, die für das Verschweißen des Kunststoffs relevant sind. Außerdem sind in diesen Datenblättern weitere Informationen zur Montage, den Montageabständen, sowie der Ausdehnung bei Warmwasserleitungen enthalten.

HINWEIS: Das Rohrende kann ohne ausreichende Erweichung nicht in das Formstück eingesteckt werden, da dessen Rohraufnahme aus technischen Gründen ca. 0,5mm kleiner ausfällt, als der Rohraußendurchmesser.

Technische Daten des verschweißbarem Kugelhahns aus weißem PP-R

  • Produktart: Absperrventil
  • Material: Polypropylen-Random-Copolymer
  • Ausführung: Kugelhahn mit Schweißverbindung
  • Rohraußendurchmesser: 20,0mm - 40,0mm
  • Richtungsänderung: ohne
  • Temperaturbeständigkeit: -10°C - +95°C
  • Lebensmittelzulassung: Ja
  • Trinkwasserzulassung: Ja
  • DVGW geprüft: Ja
  • Korrosionsbeständigkeit: Sehr gut
Zusatzinformation

Zusatzinformation

ArtikelnummerPPR-HAHN2-DN00
LieferzeitWird innerhalb von 2 - 3 Werktagen versendet
EAN/GTINKeine Angabe
GrößeNein
AusführungAbsperrventil
Abmessungen (B/H/T)variiert
GewichtKeine Angabe
Einstecktiefevariiert
Heizdauervariiert
Abkühldauervariiert
KunststoffPolypropylen
MaterialPolypropylen-Random-Copolymer
UV-BeständigkeitUV-stabilisiert
FarbeWeiß
