Aqua-Plus PP-R T-Kupplung mit Innengewinde

Aqua-Plus PP-R T-Stück mit Innengewindeanschluss

Fest integriertes Gewinde ✓ Verschiedene Größen ✓ Perfekter Durchfluss ✓

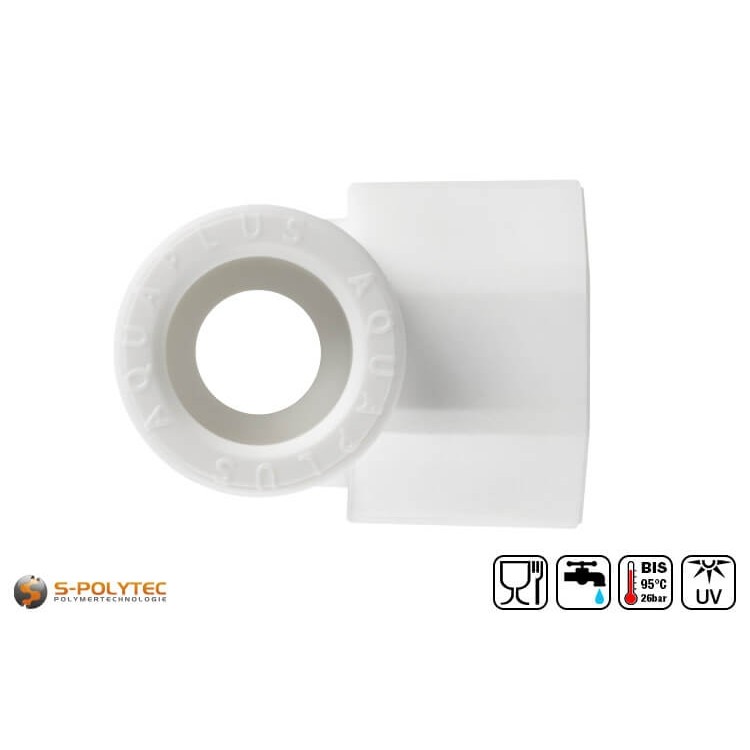

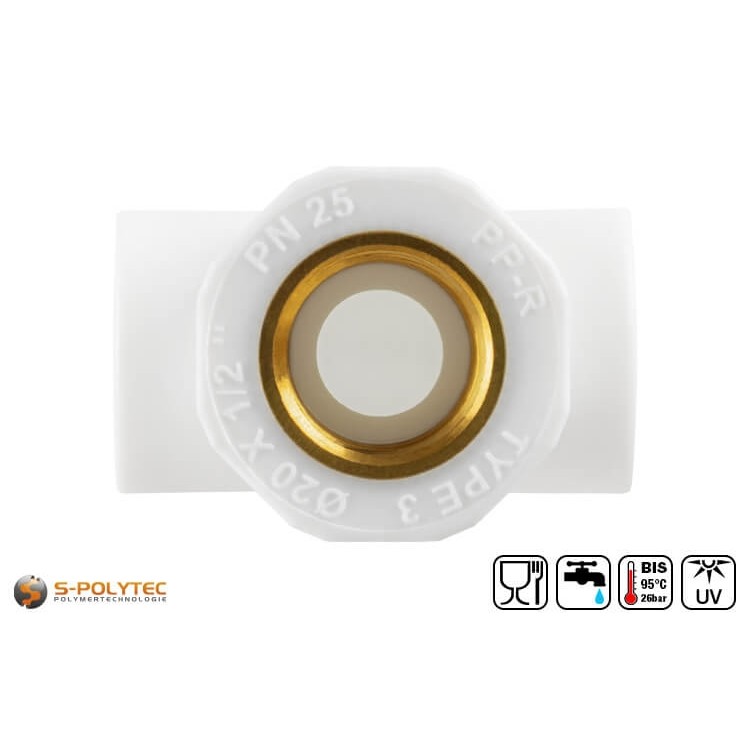

Die weißen Aqua-Plus PP-R T-Stücke mit Gewindeanschluss als Ausführung mit Innengewinde, eignen sich zur Verbindung von zwei PP-R Rohren in identischem Durchmesser, und verfügen über ein im rechten Winkel abzweigendes Innengewinde aus Messing. Je nach gewählter Ausführung variiert der Gewindedurchmesser von 1/2" bis zu 1", sowie geradlinig verlaufenden Aufnahmen für die PP-R Rohre von DN20 bis DN32. Damit decken die verfügbaren Varianten alle Größen ab, die im Sanitärbereich zur Trinkwasserversorgung, oder für Heizungssysteme eingesetzt werden.

Die T-Stücke sind somit nicht nur ideal, um ein PP-R Rohrsystem mit herkömmlichen Rohren aus Kupfer, Aluminium oder Stahl zu verbinden, sondern bieten auch eine komfortable Möglichkeit, Solarthermie-Paneele, Auslaufhähne oder Heizkörper durch eine schraubbare Verbindung an das Rohrleitungsnetz anzuschließen.

Lieferumfang:

• 1 x Aqua-Plus PP-R T-Stück in Weiß mit Innengewinde

Eigenschaften des PP-R T-Stücks mit Innengewinde

Das Aqua-Plus PP-R System, ebenso wie das T-Stück zeichnet sich durch seine vielseitigen Anwendungsmöglichkeiten aus. Dies wird durch eine Kombination aus einer hochwertigem Messinglegierung für das Innengewinde, sowie weißem Polypropylen-Random-Copolymerisat sichergestellt. Der Kunststoff, der sich durch eine sehr gute schlagfestigkeit auszeichnet, ist zudem sehr gut beständig gegen Chemikalien. Das ist nicht nur von Vorteil, wenn das Rohrsystem als Transportleitungen in der Chemie- und Pharmaindustrie eingesetzt werden soll, sondern vermeidet auch Ablagerungen in Wasser- und Abwasserleitungen. Mit einer Temperaturbeständigkeit von -10°C bis +95°C können die Rohre sowohl für Kaltwasser- als auch für Heißwasserleitungen eingesetzt werden. Dies kann gleichermaßen für Leitungen von Heizungssystem als auch zur Trinkwasserversorgung erfolgen, denn das Aqua-Plus Leitungssystem verfügt über eine Trinkwasserzulassung, die durch SKZ und DVGW zertifiziert wird.

Das T-Stück verfügt über ein Innengewinde aus Messing. Damit die Verbindung vom Metall zum Kunststoff beim Verschrauben stets einen festen Sitz im T-Stück aufweist, ist der Messingeinsatz tief in den Kunststoff eingearbeitet. Undichtigkeiten durch Lösen des Messingeinsatzes, sind aufgrund dieser komplexen Herstellung, selbst bei hohen Anzugsmomenten ausgeschlossen. Dabei reicht der Kunststoffüberzug im Inneren des T-Stücks bis an das Innengewinde heran, um einen perfekten Übergang von der Abzweigung zur angeschlossenen Komponente zu erreichen.

Ähnlich wie unsere T-Stücke ohne Messinggewinde, verfügen auch die T-Stücke mit Innengewinde über einen mittleren Bereich, bei dem der Durchmesser auf den Innendurchmesser des zugehörigen Rohrs reduziert ist. Dies dient nicht nur zur Begrenzung der Einstecktiefe, sondern trägt auch zu einem optimalen Durchfluss der Flüssigkeiten bei, für die das Rohrleitungssystem eingesetzt werden soll. Durch den nahezu nahtlosen Übergang vom einen Rohrende, durch das T-Stück, zum gegenüberliegenden Rohr, werden Druckverluste durch hohe Reibung effektiv vermieden.

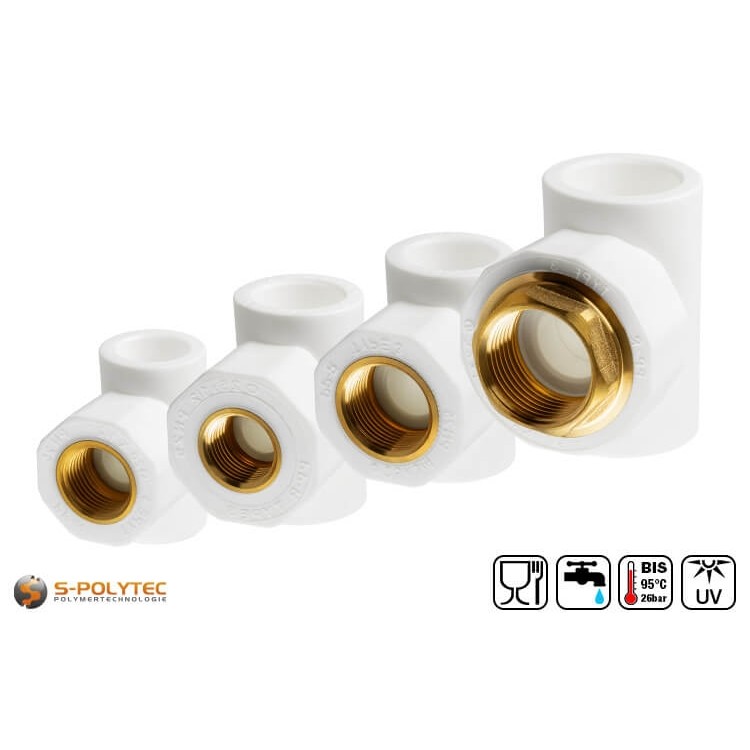

Größenübersicht der PP-R T-Stücke mit Innengewinde

• PP-R T-Stück DN20x1/2"xDN20 IG: PP-R Rohre mit Ø außen 20mm - Abzweigung Innengewinde 1/2"
• PP-R T-Stück DN25x1/2"xDN25 IG: PP-R Rohre mit Ø außen 25mm - Abzweigung Innengewinde 1/2"
• PP-R T-Stück DN25x3/4"xDN25 IG: PP-R Rohre mit Ø außen 25mm - Abzweigung Innengewinde 3/4"
• PP-R T-Stück DN32x1"xDN32 IG: PP-R Rohre mit Ø außen 32mm - Abzweigung Innengewinde 1"

Verarbeitung vom T-Stück mit Innengewinde für PP-R Rohre

Das T-Stück verfügt über zwei Rohraufnahmen, die gegenüberliegend angeordnet sind. Diese dienen zur Verschweißung von zwei PP-R Rohren mit gleichem Durchmesser. Um die Rohre in das T-Stück einzusetzen, müssen sowohl das Rohr, als auch die Rohraufnahme des T-Stücks mit einem Rohr-Schweißgerät für PP-R Rohre erhitzt werten. Hierzu wird das Rohr in die Heizbuchse des Schweißgerät eingesteckt. Zeitgleich muss das T-Stück auf den Heizdorn aufgesteckt werden. Nachdem die erforderliche Dauer der Erwärmung verstrichen ist, müssen die beiden Komponenten ineinandergesteckt werden. Das Rohr muss dabei gerade und ohne zu verdrehen bis zum Erreichen der Einstecktiefe in das T-Stück eingeschoben werden. Eine Achsabweichung von höchsten 3 Grad ist dabei dringend einzuhalten, da andernfalls keine Dichtigkeit der Schweißverbindung sichergestellt ist. Zu guter letzt muss die Schweißverbindung für eine bestimmte Zeit ruhen, um abzukühlen.

Wie bei allen Formstücken, variieren die Zeiten zur Erwärmung und Abkühlung, je nach Durchmesser des PP-R Rohrs. Aus diesem Grund haben wir zu jedem verfügbaren Durchmesser ein gesondertes Montagedatenblatt erstellt, welches im Reiter "Datenblätter" eingesehen und heruntergeladen werden kann. In diesen Datenblättern sind zudem viele weitere nützliche Informationen zur Verarbeitung und Montage der Rohre. Dazu zählen unter anderem Angaben zur linearen Längeausdehnung der Kunststoffrohre, sowie empfohlenen Montageabständen.

Auf dem im rechten Winkel abzweigenden Gewindeanschluss mit Innengewinde aus Messing, lässt sich durch das Verschrauben mit einer Rohrkupplung mit Außengewinde in identischer Größe sehr einfach eine Verbindung von zwei Rohrsystem aus Kunststoff und Metall herstellen. Wir empfehlen, diese Schraubverbindung erst herzustellen, wenn die beiden PP-R Rohre mit dem T-Stück verschweißt und ausreichen abgekühlt sind.

Technische Daten der PP-R T-Stücke mit abzweigendem Gewindeanschluss

• Produktart: Rohr-T-Stück, Rohr-Kupplung
• Material (Winkel): Polypropylen-Random-Copolymerisat
• Material (Gewinde): Messing
• Ausführung: Innengewinde
• Gewindedurchmesser: 1/2" - 1"
• Rohraußendurchmesser: 20,0mm - 32,0mm
• Richtungsänderung: 0°, 90°
• Temperaturbeständigkeit: -10°C - +95°C
• Lebensmittelzulassung: Ja
• Trinkwasserzulassung: Ja
• DVGW geprüft: Ja
• Korrosionsbeständigkeit: Sehr gut

HINWEIS: Bei der Verschraubung des Messing-Innengewindes, trägt etwas Hanf oder Teflon-Dichtband zu einer verbesserten Dichtigkeit bei.
