Aqua-Plus PP-R T-Kupplung mit Außengewinde

Aqua-Plus PP-R T-Stück mit Außengewindeanschluss

Gewinde fest integriert ✓ Verschiedene Ausführungen ✓ Optimierter Durchfluss ✓

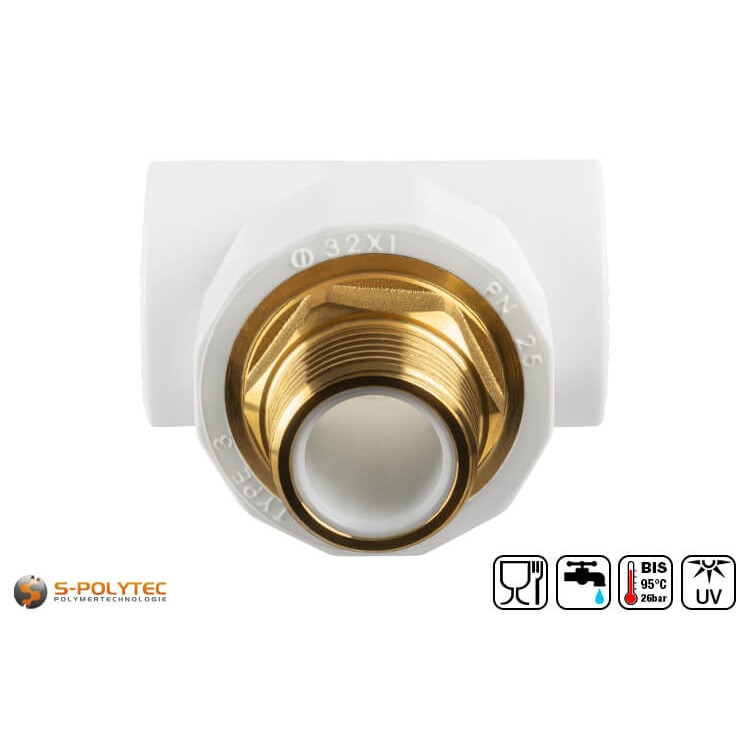

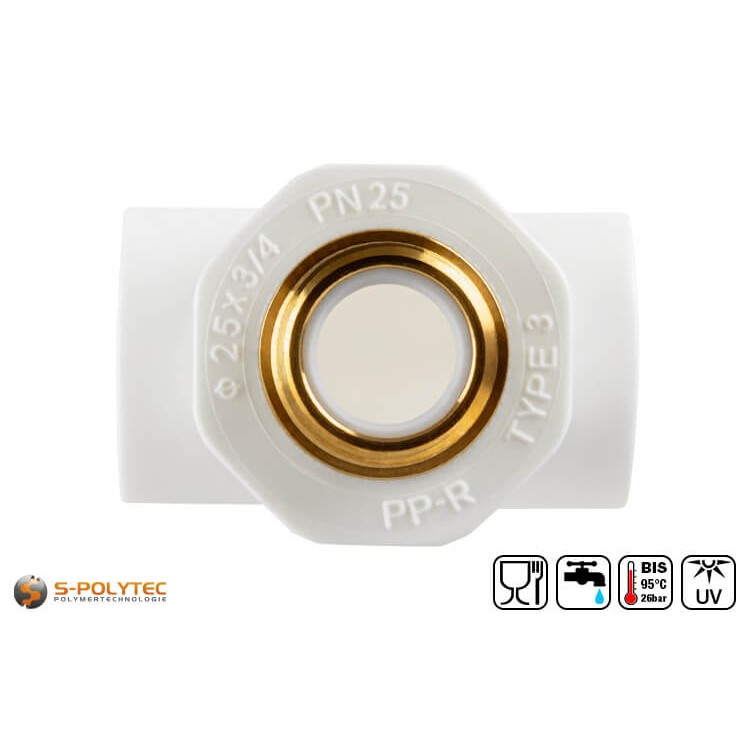

Die weißen Aqua-Plus PP-R T-Stücke mit Außengewinde, eignen sich zur Verbindung von zwei PP-R Rohren mit gleichbleibendem Durchmesser, und verfügen zudem über einen Außengewindeanschluss aus Messing, der im rechten Winkel abzweigt. Dabei variiert der Durchmesser des Gewindes von 1/2" bis zu 1", ebenso wie die beiden Aufnahmen für die PP-R Rohre von 20mm, 25mm oder 32mm Außendurchmesser. Das PP-R T-Stück ist insgesamt in vier verschiedenen Ausführungen erhältlich, dessen Größen in der Hausinstallationstechnik am meisten eingesetzt werden, zum Beispiel, um Trinkwasserleitungen, Heizungsrohre oder Kühlleitungen für Klimageräte zu verlegen.

PP-R T-Stücke werden eingesetzt, um das Rohrleitungssystem durch Abzweigungen zu erweitern. Bei dem T-Stück mit verzweigenden Gewindeanschluss kann das PP-R Rohrsystem sehr einfach mit anderen Rohrsystemen aus Metall kombiniert werden. Darüber hinaus bietet das Außengewinde eine komfortable Möglichkeit, Heizkörper, Wasseranschlüsse oder flexible Rohrverbindungen an das PP-R System anzuschließen.

Lieferumfang:

• 1 x Aqua-Plus PP-R T-Stück in Weiß mit Außengewinde

Eigenschaften des PP-R T-Stücks mit Außengewinde

Unsere PP-R T-Stücke werden aus weißem Polypropylen-Random-Copolymerisat und hochwertigem Messing hergestellt. Polypropylen zeichnet sich durch eine sehr gute Schlagzähigkeit aus und ist als lebensmittelechter Kunststoff auch für die Verwendung als Trinkwasserleitung zugelassen. Für dieses Anwendungsgebiet gelten strikte Normen, so dass die Nutzung durch SKZ und DVGW geprüft und zertifiziert wird. Die sehr gute Chemikalienbeständigkeit des Kunststoffs, ebenso wie die Temperaturbeständigkeit von -10°C bis +95°C erlauben zudem eine Verwendung als Heizungs- und Klimageräte-Leitung.

Die Aqua-Plus T-Stücke werden nicht nur aus hochwertigen Materialien gefertigt. Auch die Art und Weise, wie das Messinggewinde in den Kunststoff integriert ist, spiegelt die sehr hohe Qualität des Produkts wieder. Für einen festen Sitz, ist der Messingeinsatz tief in den Kunststoff eingearbeitet. Beim T-Stück mit Außengewinde ist das Messing im inneren sogar bis zum Ende des Gewindes mit dem Kunststoff überzogen. Dies trägt nicht nur zu einem optimierten Durchfluss bei, sondern verhindert Ablagerungen von Kalk und im Wasser enthaltenen Schwebstoffen, aufgrund der chemischen Beständigkeit und der sehr geringen Oberflächenrauhigkeit des Polypropylens.

Die zu verschweißenden Rohraufnahmen, der sich gegenüberliegenden Anschlussmöglichkeiten des T-Stücks, sind in der Tiefe begrenzt und werden im Mittelteil des T-Stücks im Durchmesser auf den jeweiligen Innendurchmesser des Rohrs verjüngt. Dadurch entsteht nach dem Verschweißen ein nahezu oberflächenbündiger Übergang von den Rohren zum T-Stück. Dadurch wird der Durchflusswiderstand erheblich reduziert. Ein weiterer Vorteil der optimierten Konstruktion ist eine verringerte Schallemission bei Durchlauf von Wasser.

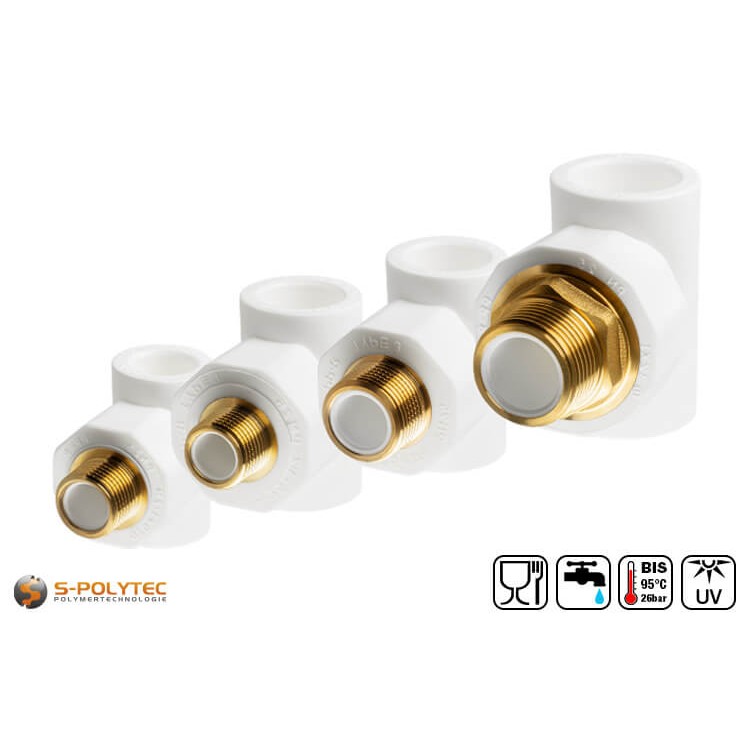

Größenübersicht der PP-R T-Stücke mit Außengewinde

• PP-R T-Stück DN20x1/2"xDN20 AG: PP-R Rohre mit Ø außen 20mm - Abzweigung Außengewinde 1/2"
• PP-R T-Stück DN25x1/2"xDN25 AG: PP-R Rohre mit Ø außen 25mm - Abzweigung Außengewinde 1/2"
• PP-R T-Stück DN25x3/4"xDN25 AG: PP-R Rohre mit Ø außen 25mm - Abzweigung Außengewinde 3/4"
• PP-R T-Stück DN32x1"xDN32 AG: PP-R Rohre mit Ø außen 32mm - Abzweigung Außengewinde 1"

Verarbeitung vom T-Stück mit Außengewinde für PP-R Rohre

Das T-Stück verfügt über zwei gegenüberliegend angeordnete Rohraufnahmen in gleichbleibendem Durchmesser, so dass hier zwei PP-R Rohre im geradlinigen Verlauf ohne Verringerung des Durchmessers verschweißt werden können. Für den Verschweißvorgang wird ein Rohrschweißgerät mit Heizdorn und -buchse in der entsprechenden Größe benötigt. Dabei steckt man das Rohr in die Heizbuchse und zeitgleich das T-Stück auf den Heizdorn. Dort verbleiben die beiden Komponenten so lange, bis die Erwämungsdauer erreicht ist. Anschließend muss das Rohr in die erweichte Rohraufnahme eingeschoben werden. Dies muss zügig, gerade und ohne das Rohr zu drehen erfolgen, da andernfalls keine Dichtigkeit der Schweißverbindung sichergestellt ist. Wie tief das Rohr in das T-Stück gesteckt werden muss, hängt dabei vom vorliegenden Durchmesser ab.

Die T-Stücke mit Außengewinde sind für PP-R Rohre von 20mm bis 32mm Außendurchmesser erhältlich. Mit zunehmendem Rohrdurchmesser nehmen die Erwärmungsdauer, die Abkühlzeit, als auch die Einstecktiefe zu. Diese Daten haben wir in separaten Montagedatenblättern zu jedem Rohrdurchmesser zusammengefasst, welche im Reiter "Datenblätter" runtergeladen werden können. Diese Montagedatenblätter beinhalten auch wertvollen Informationen zur Montage, den Montageabständen und der Wärmeausdehnung der Kunststoffrohre in Abhängigkeit von der Dauergebrauchstemperatur.

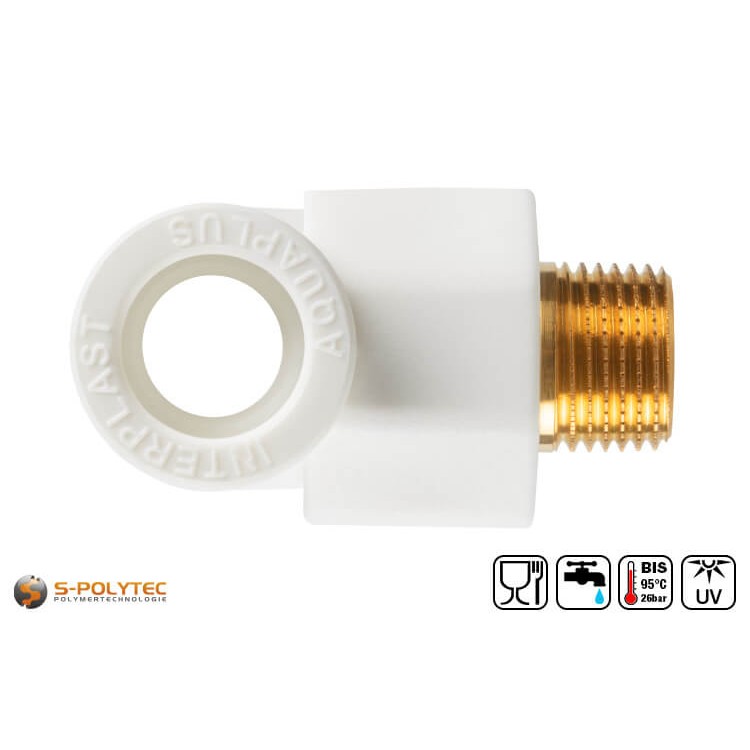

Das Außengewinde, welches beim T-Stück im rechten Winkel abzweigt, dient der einfachen Verbindung des Rohrsystems mit anderen Rohrsystem oder einem Teilabschnitt innerhalb des PP-R Rohrleitungssystems und kann durch das Verschrauben mit einer Rohrkupplung mit Innengewinde in der entsprechenden Größe schnell und einfach ausgeführt werden. Es ist ratsam, zuerst die beiden Kunststoffrohre zu verschweißen und erst im danach die Schraubverbindung herzustellen, damit der abzweigende Anschluss die Schweißarbeiten nicht erschwert oder behindert.

Technische Daten der PP-R T-Stücke mit abzweigendem Gewindeanschluss

• Produktart: Rohr-T-Stück, Rohr-Kupplung
• Material (Winkel): Polypropylen-Random-Copolymerisat
• Material (Gewinde): Messing
• Ausführung: Außengewinde
• Gewindedurchmesser: 1/2" - 1"
• Rohraußendurchmesser: 20,0mm - 32,0mm
• Richtungsänderung: 0°, 90°
• Temperaturbeständigkeit: -10°C - +95°C
• Lebensmittelzulassung: Ja
• Trinkwasserzulassung: Ja
• DVGW geprüft: Ja
• Korrosionsbeständigkeit: Sehr gut

HINWEIS: Die Verschraubung des Außengewindes aus Messing, sollte für eine optimale Dichtigkeit mit etwas Hanf oder Teflonband abgedichtet werden.
