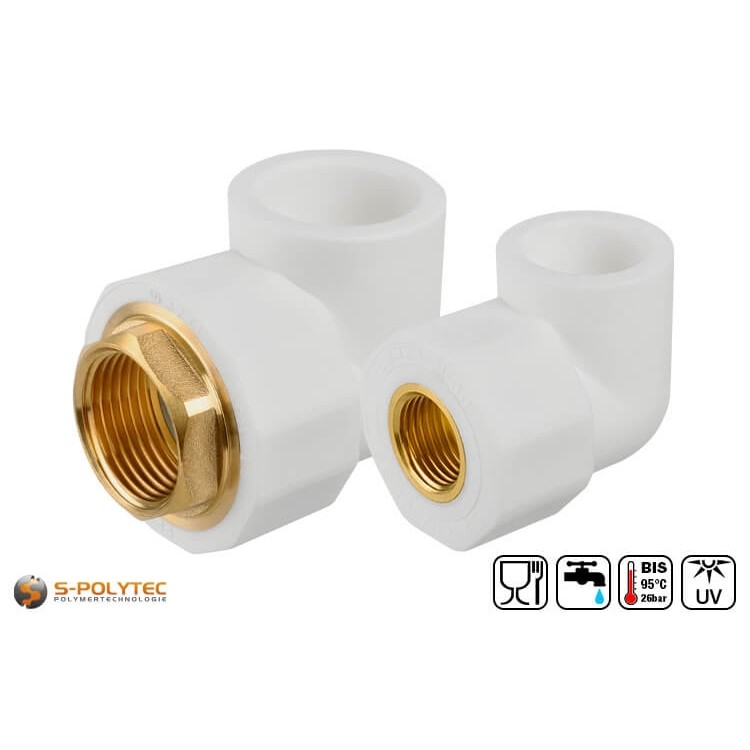

Aqua-Plus PP-R Winkel-Kupplung 90° mit Innengewinde

Die Aqua-Plus PP-R Winkel-Kupplung 90° mit Innengewinde in Weiß dienen zur Verbindung von PP-R Rohren mit anderen Rohrsystemen bei gleichzeitigem Richtungswechsel im rechten Winkel.

✓ Mit Innengewinde (weiblich)
✓ Für Trinkwasser geeignet
✓ Wärmebeständig bis +95°C
✓ Optimierter Durchfluss
✓ Hergestellt in Europa

Die weißen PP-R Winkel-Kupplungen 90° IG sind in verschiedenen Gewindegrößen für PP-R Rohre von 20mm bis 32mm Außendurchmesser erhältlich.

Lieferzeit: Wird innerhalb von 2 - 3 Werktagen versendet

  • Preis berechnen
Staffelpreise
  • ab 10 Stück 2,90 €/ St. (Grundpreis 2,90 €/ St.)
  • ab 20 Stück 2,80 €/ St. (Grundpreis 2,80 €/ St.)
  • ab 50 Stück 2,70 €/ St. (Grundpreis 2,70 €/ St.)

Alle Preisangaben inkl. 19% MwSt.

Grundpreis 0,00 € / St.
0,00 € / St.
0,0000 kg / St.

Alle Preisangaben inkl. 19% MwSt.

Ihr Preis 0,00 € Inkl. 19% MwSt. Gewicht: 0,0000 kg
Beschreibung

Aqua-Plus PP-R Winkel 90° - Kupplung mit Innengewinde

Diverse Größen verfügbar ✓ Innengewinde aus Messing ✓ Trinkwasserzulassung ✓

Die weißen Aqua-Plus 90° PP-R Winkel-Kupplungen mit Innengewinde aus Messing, sind in verschiedenen Ausführungen erhältlich. Dabei variieren sowohl die kompatiblen Durchmesser der PP-R Rohre, als auch die Gewindedurchmesser. Die Winkel-Kupplung stellt eine einfache Methode dar, eine direkte Verbindung zwischen einem PP-R Rohr und einem herkömmlichen Rohr aus Metall mit einer Schraubkupplung herzustellen. Dabei bewirkt der 90°-Winkel gleichzeitig eine Richtungsänderung im rechten Winkel.

Neben der Verbindung von unterschiedlichen Rohrsystem, ist die PP-R Winkel-Kupplung auch gut geeignet, einzelne Teilbereiche innerhalb des PP-R Rohrsystems durch eine Schraubverbindung zu verbinden. Zudem kann die Kupplung auch als Wandanschluss-Winkel für einen Wasseranschluss eingesetzt werden, allerdings fehlt hierbei die Möglichkeit, diese direkt an der Wand zu befestigen, so dass die Montage mit Rohrclips am PP-R Rohr erfolgen sollte.

Lieferumfang:

  • 1 x Aqua-Plus PP-R Winkel-Kupplung 90° mit Innengewinde in Weiß

Eigenschaften der PP-R Kupplung mit 90° Winkel und Innengewinde

Unsere PP-R Winkel-Kupplung bestehen aus hochwertigem Polypropylen-Random-Copolymerisat mit einem Innengewinde aus Messing. Beim PP-R handelt es sich um einen schlagzähen, chemisch beständigen Kunststoff, der bedenkenlos zur Warm- und Kaltwasserversorgung, ebenso wie zur Trinkwasserversorgung eingesetzt werden kann. Mit einer Temperaturbeständigkeit von -10°C bis +95°C ist selbst ein Einsatz von Heißwasserleitungen für Heizkörper, Wärmepumpenanlangen oder Solarthermie-Anlagen ohne Einschränkungen möglich. Dabei bietet das Messinggewinde eine komfortable Möglichkeit, die unterschiedlichen Systeme schnell und einfach durch Schraubverbindungen miteinander zu verbinden.

Das innenliegende Messinggewinde wird nicht nur außen vollständig vom Kunststoff umschlossen. Der Messingeinsatz reicht tief in die Winkelkupplung hinein. Dabei wird durch ein spezielles Herstellungsverfahren dafür gesorgt, dass das Polypropylen das Messing auch im inneren einschließt. Dies hat zwei wesentliche Vorteile. Zum einen wird so ein absolut fester Halt des Messinggewindes erreicht, selbst wenn die Schraubverbindung ein sehr hohes Anzugsmoment erfordert. Darüber hinaus ist der Innendurchmesser der Kupplung bis zum Erreichen des Gewindes perfekt auf das entsprechende PP-R Rohr abgestimmt.

Alle Formstücke des Aqua-Plus Systems, welche zur Schweißverbindung von PP-R Rohren eingesetzt werden, sind bei der Rohraufnahme in der Tiefe auf die nötige Einstecktiefe begrenzt. Darauf folgt ein innerer Sektor, der im Durchmesser exakt auf den Rohrinnendurchmesser abgestimmt ist. Dadurch entsteht ein nahezu nahtloser Übergang vom Rohr zur Kupplung, so dass Flüssigkeiten ungehindert ohne nennenswerte Reibungsverluste fließen können.

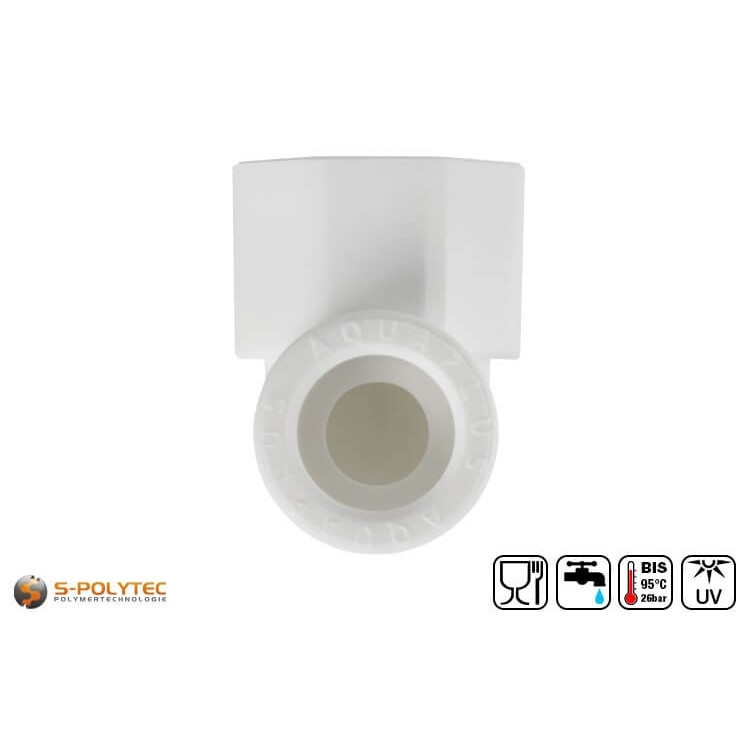

Größenübersicht der 90° PP-R Winkel-Kupplungen mit Innengewinde

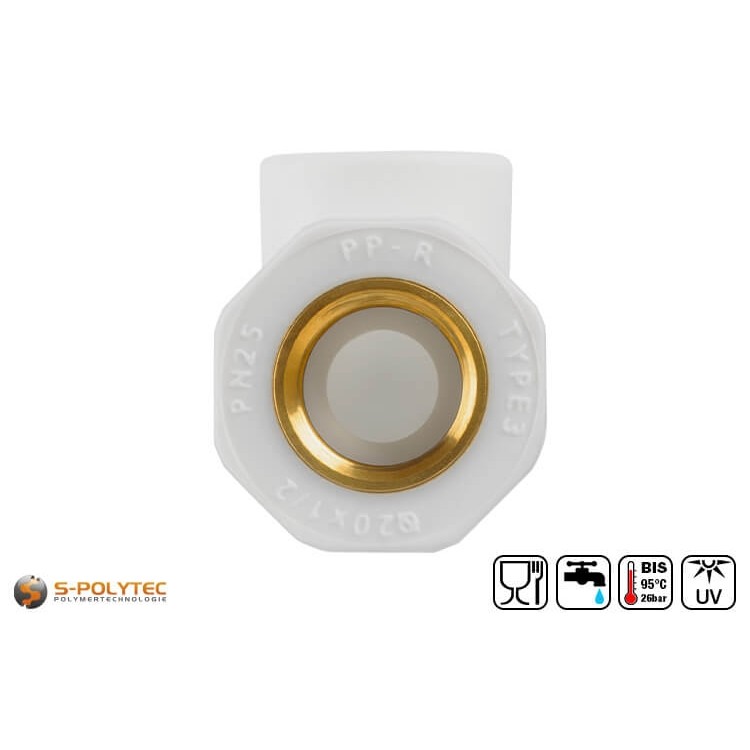

  • PP-R Winkel-Kupplung 90° DN20x1/2" IG: Für PP-R Rohre mit Ø außen 20mm - Innengewinde Ø 1/2"
  • PP-R Winkel-Kupplung 90° DN25x1/2" IG: Für PP-R Rohre mit Ø außen 25mm - Innengewinde Ø 1/2"
  • PP-R Winkel-Kupplung 90° DN25x3/4" IG: Für PP-R Rohre mit Ø außen 25mm - Innengewinde Ø 3/4"
  • PP-R Winkel-Kupplung 90° DN32x1" IG: Für PP-R Rohre mit Ø außen 32mm - Innengewinde Ø 1"

Verarbeitung von Winkel-Kupplungen für PP-R Rohre

Die Winkelkupplung verfügt über ein Innengewinde aus Messing und eine im rechten Winkel dazu angeordnete Rohrmuffe, die zur Aufnahme eines PP-R Rohrs dient. Hierbei wird das Rohr durch das Verschweißen mit einem Rohrschweißgerät dauerhaft mit der Winkelkupplung verbunden. Um dies zu erreichen, müssen sowohl das Rohr, als auch die Rohrmuffe auf bzw. in die Heizbuchse gesteckt und für eine bestimmte Zeit erhitzt werden. Dadurch werden die Oberflächen erweicht, wodurch es möglich ist, das Rohr in die Rohraufnahme einzustecken. Dies sollte auch sofort nach dem Erhitzen geschehen. Ohne Erhitzen, kann das Rohr hingegen nicht eingesteckt werden, denn für eine absolute Dichtigkeit der Schweißverbindung, fällt der Innendurchmesser des PP-R Winkels ca. einen halben Millimeter kleiner aus. Achten Sie bei Einstecken des PP-R Rohrs darauf, dass dies ohne Drehen und mit einer maximalen Achsabweichung von 3° ausgeführt wird. Wie tief das Rohr in die Rohraufnahme geschoben werden muss, hängt dabei vom Rohraußendurchmesser ab.

Die Winkelkupplungen aus PP-R weisen, je nach Ausführung, unterschiedliche Durchmesser für die PP-R Rohre auf. Diese hingegen erfordern unterschiedliche Zeiten für die Erhitzung und Abkühlung. Die Einstecktiefe erhöht sich ebenfalls mit steigendem Rohraußendurchmesser, so dass wir für jede Rohrgröße ein Datenblatt mit diesen wichtigen Abgaben erstellt haben. Auf der Produktseite der PP-R Rohre in Weiß, können diese Datenblätter heruntergeladen werden. Diese beinhalten zudem wertvolle Angaben zur Montage und der linearen Längenausdehnung.

Das hochwertige Messinggewinde variiert je nach Ausführung in der Größe und reicht bei den verfügbaren Winkelkupplungen von einem halben Zoll bis zu einem Zoll. Hierbei handelt es sich um ein Innengewinde, welches zur Herstellung von schraubbaren Rohrverbindungen dient, die über ein Außengewinde in entsprechender Größe verfügen. Dies kann eine Schraubkupplung zu Rohren aus Kupfer, Aluminium oder Stahl sein, ebenso wie zu einem weiteren Teilabschnitt innerhalb eines PP-R Rohrsystems. Überdies ist das Innengewinde, je nach Größe, auch geeignet, um einen Auslaufhahn, ein Sperrventil oder eine flexible Rohrverbindung anzuschließen.

Technische Daten der weißen Winkel-Kupplung für PP-R Rohre

  • Produktart: Winkel-Kupplung
  • Material (Winkel): Polypropylen-Random-Copolymerisat
  • Material (Gewinde): Messing
  • Ausführung: Innengewinde
  • Gewindedurchmesser: 1/2" - 1"
  • Rohraußendurchmesser: 20,0mm - 32,0mm
  • Richtungsänderung: 90°
  • Temperaturbeständigkeit: -10°C - +95°C
  • Lebensmittelzulassung: Ja
  • Trinkwasserzulassung: Ja
  • DVGW geprüft: Ja
  • Korrosionsbeständigkeit: Sehr gut

HINWEIS: Bei Schraubverbindungen sollte zwecks Dichtigkeit immer ein Gewindedichtband, Teflonband oder Hanf verwendet werden.

Zusatzinformation

Zusatzinformation

ArtikelnummerPPR-WKUPPIG-0000
LieferzeitWird innerhalb von 2 - 3 Werktagen versendet
EAN/GTINKeine Angabe
GrößeNein
AusführungWinkel-Kupplung
Ø Gewindevariiert
Abmessungen (B/H/T)variiert
GewichtKeine Angabe
Einstecktiefevariiert
Heizdauervariiert
Abkühldauervariiert
KunststoffPolypropylen
MaterialPolypropylen-Random-Copolymerisat
UV-BeständigkeitUV-stabilisiert
FarbeWeiß
