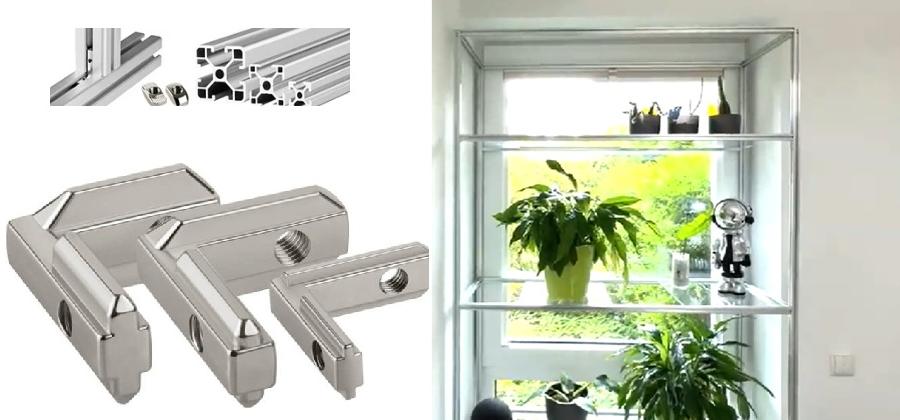

Alu-Konstruktionsprofile: Anwendungen, Planung und Zubehör

Was sind Alu-Konstruktionsprofile?

Alu-Konstruktionsprofile sind speziell geformte Aluminiumprofile mit durchgehenden Nuten. Zusammen mit Nutensteinen, Schrauben, Winkeln und Verbindern bilden sie ein modulares Baukastensystem, aus dem sich Rahmen, Gestelle, Unterkonstruktionen und individuelle Sonderkonstruktionen aufbauen lassen.

Anders als bei geschweißten Konstruktionen werden die einzelnen Profile mechanisch miteinander verbunden. Dadurch können Bauteile bei Bedarf wieder gelöst, versetzt oder um zusätzliche Profile und Zubehörteile erweitert werden.

• Modulares Baukastensystem: Konstruktionen lassen sich individuell aufbauen und später verändern.
• Mechanische Verbindung: Profile werden mit Nutensteinen, Schrauben, Winkeln und Verbindern montiert.
• Flexible Befestigung: Zubehör und Bauteile können entlang der Profilnuten positioniert werden.
• Vielseitige Einsatzbereiche: Geeignet für Werkstatt, Industrie, Innenausbau und DIY-Projekte.

Eine Auswahl verschiedener Profilgrößen und passender Verbindungselemente finden Sie in unserer Kategorie für Aluminium-Konstruktionsprofile.

Aufbau und Funktionsweise von Aluminium-Konstruktionsprofilen

Konstruktionsprofile werden aus Aluminium hergestellt und besitzen eine definierte Querschnittsgeometrie. Charakteristisch sind die umlaufenden Nuten, in denen Befestigungselemente aufgenommen werden können.

Profilnuten als Basis des Systems

Die Profilnuten dienen als Befestigungsebene für Nutensteine, Verbinder, Winkel, Halterungen und weitere Zubehörteile. Je nach Konstruktion können daran beispielsweise Verkleidungsplatten, Scharniere, Griffe, Rollen oder technische Komponenten befestigt werden.

Profilgröße passend zur Konstruktion wählen

Welche Profilgröße sinnvoll ist, hängt von Abmessungen, Spannweite, Aufbau und Belastung der Konstruktion ab. Kleine Querschnitte wie 20 × 20 mm eignen sich beispielsweise für kompakte und leichter belastete Konstruktionen. Bei größeren oder stärker beanspruchten Gestellen können größere Profilquerschnitte erforderlich sein.

Wichtig: Die Profilgröße sollte nicht allein nach den Außenmaßen oder der Optik gewählt werden. Entscheidend ist die Belastung der vollständigen Konstruktion.

Vorteile von Aluminium-Konstruktionsprofilen

Alu-Konstruktionsprofile verbinden geringes Gewicht mit einer modularen Verbindungstechnik und vielfältigen Befestigungsmöglichkeiten. Dadurch eignen sie sich für Konstruktionen, die individuell geplant und später angepasst werden sollen.

• Geringes Gewicht: Aluminium ist deutlich leichter als Stahl und erleichtert Transport und Montage.
• Montage ohne Schweißen: Die Profile können mit Schrauben, Nutensteinen und Verbindern mechanisch verbunden werden.
• Flexibel erweiterbar: Zusätzliche Profile, Ablagen, Halterungen oder Verkleidungen können später ergänzt werden.
• Korrosionsbeständiges Material: Aluminium ist gegenüber Feuchtigkeit deutlich unempfindlicher als unbehandelter Stahl.
• Saubere Optik: Gleichmäßige Profilquerschnitte eignen sich auch für sichtbare Konstruktionen.
• Viele Befestigungsmöglichkeiten: Die Profilnuten ermöglichen die Montage unterschiedlichster Zubehörteile.

Praxis-Hinweis: Ob eine Konstruktion für Feuchte- oder Außenbereiche geeignet ist, hängt nicht nur vom Aluminiumprofil ab. Auch Verbindungselemente, Zubehör und weitere Bauteile müssen für die jeweilige Umgebung geeignet sein.

Typische Anwendungen für Alu-Konstruktionsprofile

Durch das modulare System können Aluminium-Konstruktionsprofile für einfache Rahmen ebenso wie für komplexere Gestelle mit Türen, Rollen, Verkleidungen oder mehreren Ebenen eingesetzt werden.

Regale und Werkbänke

Breite, Höhe, Tiefe und Fachabstände können individuell geplant werden. Zusätzliche Ebenen, Ablagen oder Halterungen lassen sich bei geeigneter Konstruktion später ergänzen.

Pflanzenregale und Indoor-Gardening

An den Profilnuten können beispielsweise Pflanzenträger, Ablagen oder Beleuchtungskomponenten befestigt werden. Dadurch lässt sich das Regal an verfügbare Fläche und gewünschte Ebenen anpassen.

Praxisbeispiel: In unserer Montageanleitung für Aluminium-Konstruktionsprofile zeigen wir ein Pflanzenregal aus Alu-Profilen inklusive Aufbauvideo.

Maschinenrahmen und Schutzeinhausungen

Im technischen Bereich können Aluminiumprofile als Maschinenrahmen, Montagegestelle oder Unterkonstruktionen eingesetzt werden. Über die Profilnuten lassen sich beispielsweise Halterungen, Sensoren oder Verkleidungen befestigen.

In Kombination mit geeigneten Flächenmaterialien können außerdem Schutzeinhausungen und Trennwände aufgebaut werden.

Aquarien- und Terrariengestelle

Bei schweren Aquarien oder vergleichbaren Lasten müssen Profilquerschnitte, Verbinder, Spannweiten, Auflageflächen und die Tragfähigkeit der vollständigen Konstruktion passend dimensioniert werden.

Wichtig: Eine bestimmte Profilgröße allein ist keine pauschale Freigabe für ein bestimmtes Gewicht. Entscheidend ist immer die vollständige Konstruktion.

Konstruktion mit Aluminiumprofilen richtig planen

Bevor Profile bestellt oder zugeschnitten werden, sollten Aufbau und benötigte Komponenten vollständig geplant werden. Dadurch lassen sich fehlende Verbinder, ungeeignete Profilgrößen oder spätere Änderungen besser vermeiden.

• Außenmaße festlegen: Länge, Breite und Höhe der Konstruktion bestimmen.
• Belastung berücksichtigen: Gewicht und auftretende Kräfte bereits vor der Profilwahl einschätzen.
• Profilgröße auswählen: Querschnitt passend zu Spannweite und Beanspruchung wählen.
• Verbindungspunkte planen: Position und Art von Eckverbindern, Winkeln und Profilverbindern festlegen.
• Füllplatten berücksichtigen: Türen, Seitenwände, Ablagen oder Verkleidungen frühzeitig einplanen.
• Zubehör festlegen: Rollen, Stellfüße, Scharniere, Griffe und Halterungen berücksichtigen.
• Erweiterbarkeit bedenken: Mögliche spätere Änderungen bereits bei der Planung berücksichtigen.

Planungstipp: Eine einfache Skizze mit Außenmaßen, Profillängen und Verbindungspunkten erleichtert die Materialplanung erheblich.

Welches Zubehör wird für Aluminium-Konstruktionsprofile benötigt?

Welches Zubehör erforderlich ist, richtet sich nach Aufbau und Funktion der Konstruktion. Für einen einfachen Rahmen werden andere Komponenten benötigt als für eine mobile Werkbank oder eine Einhausung mit Türen.

Profile, Verbinder, Nutensteine und weiteres Zubehör finden Sie zusammen in unserer Kategorie Aluminium-Konstruktionsprofile.

Aluminium-Konstruktionsprofile montieren

Die eigentliche Montage beginnt mit dem Ausrichten und Verbinden der zugeschnittenen Profile. Je nach Konstruktion kommen beispielsweise innenliegende Eckverbinder, Winkel, Profilverbinder oder 3-Wege-Eckverbinder zum Einsatz.

• Profile zunächst nur leicht miteinander verbinden.
• Alle Winkel und Abmessungen kontrollieren.
• Rahmen beziehungsweise Gestell vollständig ausrichten.
• Schrauben anschließend gleichmäßig festziehen.
• Zubehör und Füllplatten erst nach dem Ausrichten montieren.

Wie Aluminiumprofile verbunden und verlängert werden und wie Scharniere, Stellfüße, Rollen und weiteres Zubehör montiert werden, zeigen wir ausführlich in unserer Schritt-für-Schritt-Montageanleitung für Aluminium-Konstruktionsprofile.

Alu-Konstruktionsprofile: Das Wichtigste zusammengefasst

Alu-Konstruktionsprofile sind ein flexibles Baukastensystem für Rahmen, Gestelle und technische Konstruktionen. Über die Profilnuten können Verbinder, Nutensteine, Halterungen und weiteres Zubehör flexibel befestigt werden.

Welche Profilgröße und welches Zubehör geeignet sind, hängt von Abmessungen, Spannweite, Belastung und Aufbau ab. Wer diese Punkte bereits vor der Bestellung gemeinsam plant, schafft eine gute Grundlage für eine funktionale und später erweiterbare Konstruktion.

Passende Aluminium-Konstruktionsprofile, Verbinder und Zubehör können direkt passend zum geplanten Projekt ausgewählt werden.
