Alu Verbundplatten schrauben: Schrauben, Lochabstände und Untergründe

Warum Alu-Verbundplatten verschrauben?

Die Schraubmontage eignet sich für zahlreiche Anwendungen, bei denen Alu-Verbundplatten lösbar und mechanisch mit einer Unterkonstruktion oder einem tragfähigen Untergrund verbunden werden sollen.

• Einfache Montage: Die Befestigung kann mit üblichen Schraubsystemen ausgeführt werden.
• Demontierbar: Verschraubte Platten lassen sich bei Bedarf wieder lösen.
• Verschiedene Untergründe: Je nach Befestigungsmittel ist die Montage auf Holz, Metall, Mauerwerk oder Beton möglich.
• Innen und außen: Mit geeigneten korrosionsbeständigen Befestigungsmitteln sind auch Außenanwendungen möglich.
• Viele Einsatzbereiche: Typische Anwendungen sind Schilder, Wandverkleidungen und Balkonverkleidungen.

Wichtig: Bei großformatigen oder windbeanspruchten Platten müssen Plattenformat, Unterkonstruktion, Befestigungsabstände, Randabstände und Verankerung zur tatsächlichen Beanspruchung passen.

Passende Alu-Verbundplatten im Zuschnitt finden Sie direkt bei S-Polytec.

Welche Schrauben eignen sich für Alu-Verbundplatten?

Die passende Schraube richtet sich in erster Linie nach dem Untergrund und der jeweiligen Konstruktion. Für Außenanwendungen sollten korrosionsbeständige Befestigungsmittel verwendet werden.

Fassadenschrauben für Holzunterkonstruktionen

Für entsprechende Außenkonstruktionen auf Holz eignen sich korrosionsbeständige Fassadenschrauben. Passende Fassadenschrauben für Alu-Verbundplatten sind in verschiedenen Ausführungen erhältlich.

Balkonschrauben für durchgehende Verschraubungen

Ist die Rückseite der Konstruktion zugänglich, kann je nach Aufbau auch eine durchgehende Verschraubung mit Schraube, Unterlegscheiben und Mutter eingesetzt werden. Dafür finden Sie passende Balkonschrauben für Alu-Verbundplatten.

Hinweis: Unterlegscheiben können die Auflagefläche des Befestigungspunkts vergrößern. Sie dürfen jedoch nicht dazu führen, dass der für die Materialbewegung benötigte Gleitbereich vollständig festgeklemmt wird.

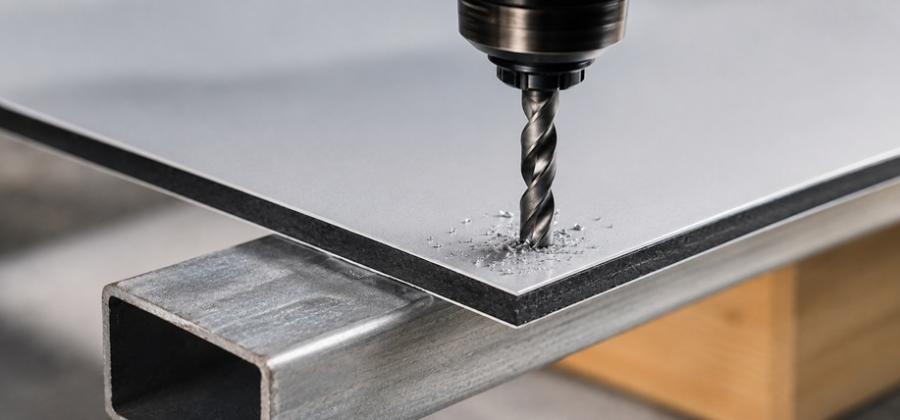

Alu-Verbundplatten richtig vorbohren

Alu-Verbundplatten sollten vor der Schraubmontage sauber vorgebohrt werden. Dadurch lassen sich die Befestigungspunkte präzise positionieren und die Bohrungen an das jeweilige Befestigungssystem anpassen.

• Bohrposition markieren: Befestigungspunkte vor dem Bohren exakt festlegen.
• Geeigneten Metallbohrer verwenden: Ein scharfer HSS-Bohrer ermöglicht saubere Bohrungsränder.
• Platte stabil auflegen: Die Bohrstelle sollte vollständig und eben unterstützt werden.
• Bohrer gerade führen: Verkanten während des Bohrvorgangs vermeiden.
• Bohrung entgraten: Grate und lose Späne nach dem Bohren entfernen.
• Bewegungsraum berücksichtigen: Bei beweglich gelagerten Befestigungspunkten muss die Bohrung zur erforderlichen Materialbewegung passen.

Wichtig: Im Außenbereich sollte der Bohrdurchmesser nicht pauschal nach dem Grundsatz „etwas größer als die Schraube“ gewählt werden. Entscheidend ist, wie viel Bewegungsraum Plattengröße, Temperaturbereich und Befestigungsart tatsächlich erfordern.

Passende Metallbohrer und Bits finden Sie in unserem Sortiment.

Rand- und Schraubenabstände bei Alu-Verbundplatten

Die Anzahl und Position der Befestigungspunkte hängt von Plattengröße, Untergrund, Konstruktion und Belastung ab. Besonders bei großen oder windbeanspruchten Flächen dürfen Schraubenabstände nicht pauschal festgelegt werden.

Randabstand

Bohrungen sollten mit ausreichendem Abstand zur Plattenkante ausgeführt werden. Als grobe Orientierung wurden im bisherigen Montagekonzept etwa 20 bis 30 mm Randabstand verwendet. Die tatsächlich erforderliche Position hängt jedoch von Plattenaufbau und Befestigungssystem ab.

Orientierungswerte für Schraubenabstände

Keine pauschale Freigabe: Die genannten Abstände sind lediglich Orientierungswerte. Bei Außenfassaden, großen geschlossenen Flächen oder sicherheitsrelevanten Anwendungen muss die Befestigung passend zu Windlast, Unterkonstruktion und Plattenformat ausgelegt werden.

Alu-Verbundplatten auf Holz schrauben

Holzunterkonstruktionen werden beispielsweise bei Wandverkleidungen, Carportverkleidungen oder verschiedenen privaten Konstruktionen eingesetzt. Die Holzbauteile sollten ausreichend tragfähig, formstabil und für den jeweiligen Einsatzbereich geeignet sein.

• Geeignete Fassadenschrauben verwenden: Schrauben müssen zur Holzunterkonstruktion und zum Einsatzbereich passen.
• Platte vorbohren: Bohrungen sauber herstellen und gegebenenfalls Bewegungsraum berücksichtigen.
• Schrauben kontrolliert anziehen: Die Platte nicht durch den Schraubenkopf einziehen oder verformen.
• Holzbewegung berücksichtigen: Feuchtigkeit kann die Abmessungen einer Holzunterkonstruktion verändern.
• Außenbereich: Holz und Befestigungsmittel müssen für die Umgebungsbedingungen geeignet sein.

Alu-Verbundplatten auf Metall befestigen

Auf Metallunterkonstruktionen können Alu-Verbundplatten je nach Aufbau verschraubt oder genietet werden. Für eine Schraubmontage kommen beispielsweise geeignete Blech-, Gewinde- oder Durchsteckverschraubungen infrage.

Für großformatige Fassadenplatten auf Aluminium-Unterkonstruktionen kann alternativ eine Nietmontage mit Fix- und Gleitpunkten sinnvoll sein. Wie diese ausgeführt wird, erklären wir im Blog Alu-Verbundplatten nieten.

Alu-Verbundplatten auf Mauerwerk oder Beton befestigen

Bei einer Befestigung an Mauerwerk oder Beton richtet sich das Befestigungssystem nach dem jeweiligen Untergrund. Dübel und Schrauben müssen für den vorhandenen Baustoff und die zu erwartende Belastung geeignet sein.

• Bohrpunkte festlegen: Position der Platte bestimmen und Befestigungspunkte sauber markieren.
• Platte vorbohren: Bohrungen passend zum vorgesehenen Befestigungssystem ausführen.
• Untergrund bohren: Bohrdurchmesser und Bohrtiefe auf Dübel beziehungsweise Befestigungselement abstimmen.
• Geeignete Dübel einsetzen: Das Befestigungssystem muss zum vorhandenen Mauerwerk oder Beton passen.
• Platte ausrichten: Vor dem endgültigen Anziehen Position und Fugenbild kontrollieren.
• Schrauben kontrolliert anziehen: Die Platte nicht unnötig verspannen oder im Bereich der Schraubenköpfe verformen.

Unebene Wandflächen: Bei größeren Unebenheiten kann eine geeignete Unterkonstruktion gegenüber einer direkten Befestigung sinnvoll sein. Dadurch lässt sich die Verkleidungsebene sauber ausrichten.

Alu-Verbundplatten im Außenbereich verschrauben

Bei Außenanwendungen wirken Temperaturänderungen, Feuchtigkeit und je nach Einbausituation Windkräfte auf Platte und Befestigung. Deshalb muss die Konstruktion als Gesamtsystem geplant werden.

• Korrosionsbeständige Befestigungsmittel: Schrauben müssen für den Außenbereich geeignet sein.
• Materialbewegung ermöglichen: Befestigungspunkte dürfen die thermische Längenänderung nicht unzulässig blockieren.
• Unterkonstruktion ausrichten: Unebenheiten können Spannungen in die Platte einleiten.
• Befestigungsabstände planen: Anzahl und Position richten sich nach Konstruktion und Beanspruchung.
• Windbeanspruchung berücksichtigen: Besonders große geschlossene Plattenflächen können erhebliche Windkräfte aufnehmen.
• Plattenfarbe beachten: Dunkle Oberflächen können sich unter Sonneneinstrahlung stärker erwärmen.

Wie groß die temperaturbedingte Längenänderung ausfallen kann, lässt sich mit unserem Wärmeausdehnungsrechner überschlägig ermitteln.

Wichtig: Bei Fassaden, Absturzsicherungen, Balkonbekleidungen oder anderen sicherheitsrelevanten Konstruktionen ersetzen allgemeine Montagehinweise keine projektbezogene technische Auslegung.

Häufige Fehler beim Verschrauben von Alu-Verbundplatten

• Bohrungen zu klein: Fehlender Bewegungsraum kann bei Temperaturänderungen Spannungen verursachen.
• Schrauben zu fest angezogen: Dadurch können Druckstellen oder Verformungen im Bereich des Schraubenkopfs entstehen.
• Zu wenige Befestigungspunkte: Besonders bei größeren Platten kann die Konstruktion dadurch unzureichend abgestützt sein.
• Falsche Schrauben: Befestigungsmittel müssen zum Untergrund und Einsatzbereich passen.
• Nicht vorgebohrt: Unpräzise oder beschädigte Bohrungsbereiche können die Folge sein.
• Bohrungen nicht entgratet: Scharfe Kanten können Montage und Materialbewegung beeinträchtigen.
• Unterkonstruktion uneben: Die Platte kann beim Anziehen der Schrauben verspannt werden.

Schrauben anziehen: Befestigungsmittel nur so weit anziehen, wie es für die jeweilige Verbindung erforderlich ist. Die Platte darf im Bereich des Schraubenkopfs nicht sichtbar eingezogen oder verformt werden.

Alu-Verbundplatten verschrauben: Das Wichtigste zusammengefasst

Für eine saubere Schraubmontage von Alu-Verbundplatten müssen Schraube, Untergrund, Bohrungsgröße und Befestigungsabstände aufeinander abgestimmt sein. Besonders bei Außenanwendungen ist zusätzlich ausreichend Bewegungsraum für Temperaturänderungen zu berücksichtigen.

Auf Holz können passende Fassadenschrauben eingesetzt werden, während bei Metallkonstruktionen je nach Aufbau Blech-, Gewinde- oder Durchsteckverschraubungen infrage kommen. Bei Mauerwerk und Beton richtet sich die Befestigung nach dem vorhandenen Baustoff und dem verwendeten Dübel- beziehungsweise Schraubsystem.

Weitere Grundlagen zu Befestigung und Verarbeitung finden Sie in unserer Montageanleitung für Alu-Verbundplatten.

Passende Alu-Verbundplatten im Zuschnitt erhalten Sie direkt bei S-Polytec.

Häufige Fragen zum Verschrauben von Alu-Verbundplatten
